АПвКП2г

Особенности бронированного кабеля

Бронированный кабель АПвКП2г отличается надежностью, безаварийным функционированием и оправдывает средства, вложенные в его приобретение. На страницах нашего сайта Вы найдете широкий ассортимент кабельной продукции. Сможете выбрать оптимальный вариант, при этом мы обеспечим быструю доставку по адресу в Москве и других регионах страны. Купить кабель по лучшей цене стоит на XCabel.

Основная функция брони – защита от механических воздействий с целью увеличения долговечности. Такая конструкция позволяет размещать кабель в местах, где существует риск воздействия случайных механических повреждений и коррозии. Также возможно применение его в помещениях с повышенной пожарной опасностью, с учетом соблюдения мер защиты от возникновения пожароопасных ситуаций. Предназначены для прокладки на воздухе, в кабельных сооружениях, во влажных грунтах и сырых помещениях. По предварительному согласованию с производителем, возможна эксплуатация в водоемах.

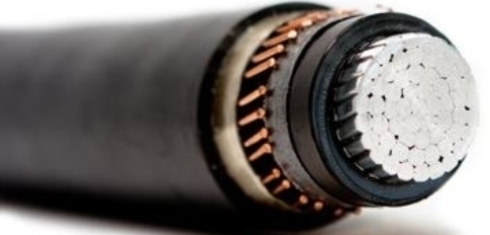

Kabel_APvKP2g

Маркировка отражает особенности исполнения. В случае с АПвКП2г, его броня выполнена из круглых стальных оцинкованных проволок. Такое исполнение компенсирует растягивающие нагрузки, которые возникают при эксплуатации кабельных трасс на участках наклонных и вертикальных. Кабель с алюминиевой жилой более легкий, по сравнению с медной. Бронированный кабель имеет экономические преимущества, так как отсутствуют затраты на дополнительную защиту при монтаже (лотки, короба).

Расшифровка обозначения

Кабель марки АПвКП2г охватывает широкий диапазон применения в частном строительстве и в промышленности. Он охватывает большой спектр типоразмеров. Чтобы верно выбрать нужный проводник, необходимо учитывать сферу применения, тип оболочки, количество жил, наличие брони и экрана, класс напряжения и величину тока. Данная информация отражена в маркировке. Рассмотрим расшифровку:

Материал жил
А  токопроводники алюминиевые
Материал изоляции токопроводящих жил
Пв  материалом изоляции является сшитый полиэтилен
Защитный слой
К  дополнительная защита в виде брони из круглых стальных оцинкованных проволок
Оболочка кабеля
П  полиэтиленовая оболочка
Дополнительная защита
  два герметизирующих слоя из водоблокирующих и алюмополимерных лент
Нормативные акты
 ГОСТ или ТУ   ГОСТ Р 55025-2012



Видеоролик ознакомит с конструкцией кабеля из СПЭ, его подготовкой к монтажу, установкой кабельной арматуры и основными методами прокладки:

Конструкция

Рассмотрим, как устроен силовой кабель АПвКП2г, из каких основных элементов он состоит. Конструкция одножильного и трехжильного исполнений отличны:

1. Роду металла токопроводников – алюминий;

2. Слой из сшитого полиэтилена – материал, которым изолируются жилы;

3. Экран на токопроводящей жиле;

4. Разделительный слой из сшитой полиэтиленовой композиции, на который наложена водонепроницаемая электропроводящая лента;

5.  Экран из медных проволок, намотанных спирально и объединенных медной лентой;

Одножильный кабель:

6. Слой из электропроводящей бумаги или синтетической ленты с наложением алюмополимерной ленты;

7. Внутренняя оболочка из полиэтилена.

8. Проволочная алюминиевая броня;

9. Полиэтиленовая оболочка.

Трехжильный кабель:

6. Сердечник, вокруг которого скручены три жилы;

7. Заполнение из мелонаполненной резиновой смеси или поливинилхлоридного пластиката;

8. Полиэтиленовая оболочка;

9. Проволочная броня из стальных оцинкованных проволок.

10. Дополнительный водоблокирующий слой, а также алюмополимерная лента;

11. Полиэтиленовая оболочка.

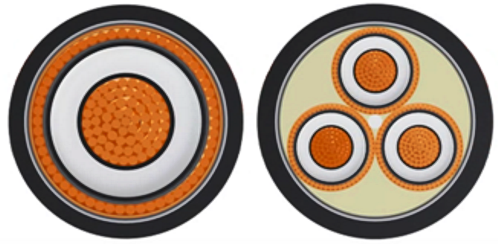

APvKP2g kabel shema

Условия монтажа и эксплуатации

Работы по прокладке АПвКП2г допускаются только при температуре выше -20°С. В других ситуациях необходим предварительный подогрев. Для этого подойдет отапливаемое помещение. В нормальном режиме кабель работает при температурном диапазоне -30 0С до +50 0С. Ряд производителей допускают -60 0С до +50 0С. Так как кабель бронированный, то монтажные работы допускаются при условии соблюдения минимум 15 наружных диаметров при изгибе. Не подвержен горению при одиночной прокладке. Срок работы составляет 30 лет.

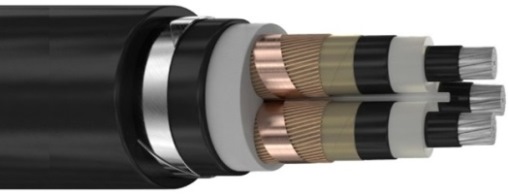

APvKP2g kabel.jpg

Рассмотрим нормативные технические данные:

ПараметрВеличина
  Номинальная частота, Гц  50
  Климатическое исполнение  УХЛ с категорией размещения 1, 2, 5
  Допустимый нагрев жил при перегрузке, °С  +130
  Предельная температура жил при КЗ, °С  +250
  Предельная температура экрана при КЗ, °С  +350
  Минимальное значение прочности при разрыве, Н/мм2  12,5
 Электрическое сопротивление экструдированных экранов, Ом*м  1000 над токопроводящей жилой и 500 поверх изоляции



Обратившись в наш магазин – отпадает необходимость траты времени на поиски требуемого провода. Мы реализуем сертифицированную продукцию, которая прослужит длительный период без возникновения аварийных ситуаций. Изготовим в минимальные сроки по оптимальной цене кабель с нестандартными параметрами. Наши консультанты помогут подобрать и купить товар. Организуют доставку во все регионы страны.

На видео представлен показательный монтаж соединительной муфты для кабеля с изоляцией из СПЭ:
