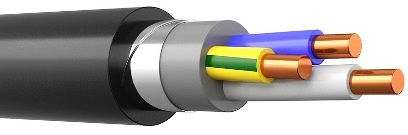

Кабель ПБПнг(A)-HF
Особенности и область применения
Там, где существует опасность повреждений механического характера удобно использовать кабель ПБПнг(А)-HF. Броня из стальных лент служит надежной защитой, оберегая токопроводящие жилы и изоляцию от нарушения их целостности. Его используют для создания кабельных линий питающих цепей и в системах контроля электрического оборудования на промышленных объектах и на АЭС. Необходимо купить надежный кабель по лучшей цене? Обращайтесь в наш интернет-магазин XCabel в Москве.
Материалом изоляции и оболочек служит полимерная композиция, обладающая пониженной горючестью. Кроме того, при возникновении возгораний она не выделяет ядовитых и активных в плане коррозии газообразных веществ, вызывающих серьезные отравления людей и приводящих к выходу из строя дорогого оборудования.
Все это послужило широкому использованию проводника в:
- зданиях, где находится электронная аппаратура;
- офисах с работающими компьютерами:
- помещениях с наличием микропроцессорного оборудования.
Изделие применяют для создания кабельных цепей питания и электрической проводки в сооружениях с постоянным массовым присутствием людей:
- торговые центры;
- развлекательные и спортивные комплексы;
- детские сады;
- лечебные учреждения;
- учебные заведения.
Прокладка кабелей пучками не вызывает возникновения горения. Заходите на наш сайт для получения полной информации о свойствах и характеристиках проводника, наличии на складах, стоимости и других интересующих данных. Интернет-магазин Москвы занимается продажей кабельной продукции. Грамотный профессиональный персонал к вашим услугам, быстрое оформление, лучшие цены из присутствующих на рынке и отличное качество товара. По требованию клиента выполняем доставку покупки в любой регион России.
Обозначение и его расшифровка
ПБПнг(А)-HF 0,66 ГОСТ 31996-2012 - разберем, что скрывает каждый знак в этой записи.
| Материал жил | |
| отсутствие буквы А | токопроводящая жила из меди |
| Материал изоляции жил | |
| П | композиция из полимеров, не содержащих галогенов |
| Дополнительная защита | |
| Б | в составе кабеля присутствует броня |
| Оболочка кабеля | |
| П | внутренняя и наружная оболочки также из полимерной композиции без содержания галогенов |
| Маркировка по пожарной безопасности | |
| нг | кабель не поддерживает горение в прокладках пучками (группами) |
| (А) | проводник относится к типу кабелей, имеющих индекс «не распространяющий горение по категории А» |
| HF | отсутствие химически активных в плане коррозии газообразных веществ, образующихся во время воспламенения и тления (Halogen Free) |
| Цифровая маркировка | |
| - | число жил |
| - | сечение, мм2 |
| Нормативные акты | |
| изготовление по ГОСТ или ТУ | ГОСТ 31996-2012 |
На видео представлен один из заводов-производителей марки ПБПнг(A)-HF:
Структура проводника

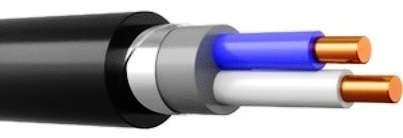

Что входит в состав кабеля, рассмотрим по рисунку:
1 – главным элементом любого кабельного изделия является токопроводящая жила, материал – медь. Исполнение её зависит от величины сечения:
а) до 50 кв.мм – цельнопроволочная круглая;
б) от 50 кв. мм – многопроволочная круглая;
в) или многопроволочная секторная – (25…400) кв. мм.
Количество жил 1…5.
2 – изолируются они нанесением слоя, представляющего собой полимерную композицию без содержания галогенов. Идентификация выполняется оригинальным окрасом изоляции. Для окраски нулевой – всегда используется синий цвет, заземляющая – на желтом фоне зеленые полосы или на зеленом – желтые. Жилы свиваются в сердечник и образуют скрутку.
3 – все покрывается внутренней оболочкой с заполнением всех имеющихся пустот. Материал идентичен композиции в поз. 2.
4 – сверху наматываются внахлест две оцинкованные ленты из стали, служащие броней.
5 – вся конструкция помещается в наружную оболочку: шланг из той же композиции, что в поз. 2, 3.
Ограничения при использовании, некоторые характеристики
Переменное напряжение 0,66 и 1,0 кВ является рабочим. Нормальное функционирование проводника начинается на значительном холоде (-50ᵒС) и продолжается, когда воздух нагревается до +50ᵒС. Монтажные работы разрешается вести без предшествующего подогрева изделия в случае, когда мороз не превышает -15ᵒС.
Существуют ограничения для радиусов изгиба, они должны превосходить величину наружного диаметра кабеля в:
- десять раз – для одножильных;
- 7,5 – для многожильных.
Можно использовать прокладку группами, т. к., это не приводит к распространению горения. Во время эксплуатации изделия допустимым считается продолжительный нагрев жил до+70ᵒС, в момент короткого замыкания до +160ᵒС. В режиме перегрузки допустимая температура на уровне +90ᵒС. Сопротивление изоляции при 20ᵒС находится в пределах 2,5…12,3 МОм/км. Изделие прослужит тридцать лет, если соблюдались все установленные правила.
Конструкционные величины кабеля представлены в таблицах:
а) одинаковое сечение
| Напряжение, кВ | Жила | Кабель | ||
| Количество | Сечение,кв. мм | Наружный диаметр, мм | Масса, кг/км | |
| 0,66 | 2 | 2,5 – 50 | (12,1 – 12,3) – (22,5 – 22,7) | (309 – 311) – (1539 – 1541) |
| 3 | (12,5 – 12,8) – (31,2 – 31,5) | (345 – 347) – (2631 – 2634) | ||
| 4 | (13,3 – 13,5) – (35,3 – 35,7) | (394 – 396) – (3521 – 3524) | ||
| 5 | (14,2 – 14,4) – (38,8 – 39,1) | (438 – 440) – (4053 – 4055) | ||
| 1,0 | 1 | 10 – 500 | (9,7 – 9,9) – (37,2 – 37,4) | (287 – 289) – (6130 – 6132) |
| 2 | 2,5 – 240 | (12,9 – 13,1) – (40,7 – 40,9) | (344 – 346) – (6134 – 6136) | |
| 3 | (13,4 – 13,6) – (60,3 – 60,5) | (383 – 386) – (14336 – 14338) | ||
| 4 | (14,3 – 14,6) – (69,5 – 69,7) | (438 – 441) – (18887 – 18889) | ||
| 5 | (15,2 – 15,4) – (62,2 – 62,5) | (486 – 488) – (14532 – 14535) | ||
б) разные сечения
| Напряжение, кВ | Жила | Кабель | ||||
| Фазная | Нулевая или заземления | Наружный диаметр, мм | Масса, кг/км | |||
| 0,66 | 2 | 4,0 –35 | 1 | 2,5 –16,0 | (15,3 – 15,5) – (25,8 – 26,0) | (491 – 494) – (1699 – 1701) |
| 3 | (16,2 – 16,4) – (28,8 – 29,0) | (563 – 565) – (2176 – 2178) | ||||
| 4 | (17,3 – 17,5) – (32,5 – 32,7) | (653 – 655) – (2758 – 2759) | ||||
| 1,0 | 2 | 4,0 – 50 | 2,5 – 25 | (16,0 – 16,2) – (32,3 – 32,5) | (528 – 530) – (2404 – 2407) | |
| 3 | (17,2 – 17,4) – (35,9 – 36,1) | (614 – 616) – (3123 – 3126) | ||||
| 4 | (18,9 – 19,1) – (40,4 – 40,7) | (739 – 741) – (4006 – 4009) | ||||
Нужен кабель для создания линий питания в офисе с компьютерной и микропроцессорной техникой, выполнения электропроводки в школе или детском саду, стоит остановить свой выбор на безопасном негорючем кабеле ПБПнг(А)-HF. Наш сайт принимает заявки на приобретение проводниковой продукции. Московский интернет магазин осуществляет оптовую и розничную продажу. Интересуют высокое качество и доступные цены, тогда ждем вас в нашем магазине. Доставка купленного товара во все районы страны по первому требованию покупателя.
Следующий видео-ролик разъяснит основные правила по выбору сечения кабеля:
