Кабель ППГЭнг(A)-FRHF
Немного о ППГЭнг(А)-FRHF
Данный силовой устойчивый к огню кабель не распространяет горения. Его предназначение - трансляция и перераспределение электроэнергии в установках стационарного типа. Его применение распространяется на объекты промышленного назначения и атомные электростанции вне гермозоны. С его помощью проводят соединения в цепях, которые должны нормально функционировать, когда возникает возгорание. Купить кабель в Москве по лучшей цене можно в нашем интернет магазине.
Широко используют, монтируя питание систем безопасности на АЭС, создавая электропроводку систем пожарной безопасности, сигнализации, выполняя связи цепей питающих насосы пожаротушения. Высокая огнестойкость и способность сохранять работоспособность в условиях возникновения возгораний и пожаров, сделала возможным использовать его для:
- осветительных сетей запасных выходов и маршрутов вывода людей из зданий;
- лифтов, предназначенных для эвакуации;
- систем удаления дыма и нагнетательной вентиляции;
- электрической проводки в блоках проведения операций в клиниках;
- обеспечения электроэнергией установок, которые должны бесперебойно функционировать в условиях пожара.
Нет ограничений при прокладывании трасс, имеющих участки разного уровня по горизонтали, вплоть до вертикали. Заходите на наш сайт для ознакомления с исчерпывающими сведениями о технических данных, наличии нужных сечений, оптовой стоимости и цене в розницу ППГЭнг(А)-FRHF. Московский интернет-магазин производит продажу качественных изделий кабельно-проводниковой продукции по доступным ценам. Всегда быстрая доставка приобретенного товара в любую точку России по первому требованию клиента.
Прочтение маркировки
Что обозначает следующая запись: ППГЭнг(А)-FRHF ТУ 16.К71-339-2004
| Материал изоляции жил | |
| П | негорючая структура без галогенов |
| Оболочки кабеля | |
| П | безгалогенная негорючая композиция |
| Маркировка по герметизации | |
| Г | предупреждает о том, что поверх оболочки нет брони или наружного покрова |
| Э | подсказывает о наличии экрана |
| Дополнительные символы | |
| нг | нет распространения горения при прокладывании пучком |
| (А) | сообщает о принадлежности к категории А по показателям пожарной безопасности |
| FR | устойчив к огню (FireResistance) |
| HF | горение не вызывает выделения газов с коррозионной активностью (HalogenFree) |
Ознакомимся со множеством видов кабеля и провода:
Состав проводника
Какие элементы содержит проводник:

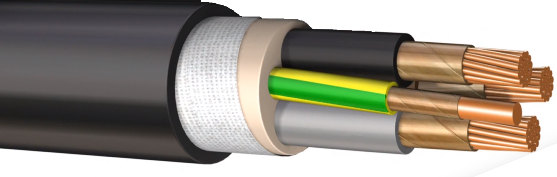

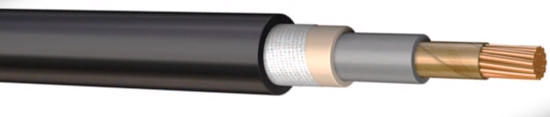

1 - жила, проводящая ток, из меди. Сделана из монолитной проволоки - однопроволочная или собирается из небольшого количества проволок маленького диаметра - многопроволочная; с сечением в форме круга или сектора.
Выпускается сечением от 1,5 до 1000 кв. мм.
Круглые:
однопроволочные - до 50 кв. мм;
многопроволочные до 400 кв. мм.
Секторные многопроволочные 25 - 400 кв. мм.
2 - защитой жилы от нагрева служит термический барьер, представляющий собой обмотку из 2 лент, содержащих слюду.
3 - изоляция жилы, материалом которой выбрана структура из полимеров, в которой нет галогенов. Предусмотрена цветовая или цифровая маркировка жил. Изоляция каждой жилы имеет оригинальную окраску. Для нулевой и заземляющей жил предусмотрена идентификация только цветом соответственно: синий и желто-зеленый.
Жилы в многожильных кабелях скручиваются вокруг одной оси, образуя скрутку.
4 - внутренняя оболочка, заполняющая пустоты и охватывающая жилы, производится из той же композиции, что в поз. 3.
5 - далее расположен еще один термический барьер из идентичного поз. 2 материала.
6 - защитный экран выполнен из медных проволок, закрепленных навитой по спирали медной лентой.
7 - внешняя оболочка - все из той же композиции из полимеров. не содержащих галогенов.
Эксплуатационные условия и технические данные
Рабочее напряжение: 0,66 и 1,0 кВ. Температурный диапазон эксплуатации от низкой (-50°С) до высокой (+50°С).
Нагрев жил:
а) при эксплуатации длительно допускается до +70°С;
б) в перегрузочных ситуациях - +90°С;
в) при токах короткого замыкания:
- допустимый максимум - +250°С;
- предельная по условию не возгорания кабеля +400°С.
Не прогревать проводник перед проведением прокладки и монтажных работ разрешается, если термометр на отметке -15°С, но не ниже. Кабель противостоит огню 3 часа после возникновения возгорания. Прокладка трасс при наличии поворотов должна проводиться с выполнением условий, что радиус изгиба проводника:
- однопроволочного исполнения не должен быть меньше десятикратной величины его наружного диаметра;
- многопроволочного - семь с половиной.
Изделие обладает стойкостью по отношению к плесневым грибам. Проводник в своем составе не содержит опасных компонентов и не требует особых условий утилизации, кроме действующих на атомных станциях. Нормальное функционирование изделия - до сорока лет.
Таблицы дают величины некоторых конструктивных и электрических параметров:
а) круглые и секторные жилы одинакового сечения
| Напряжение,кВ | Жила | Наличие жил заземления и нулевой | Внешний диаметр кабеля,мм | Масса,кг/км | ||
| Число | Сечение,кв. мм | Исполнение | ||||
| 0,66 | 1 | 1,5 - 10 | ок | - | 8,6 - 11,8 | 122 - 270 |
| 16 - 50 | 16 - 50 | - | 13,4 - 17,2 | 370 - 745 | ||
| 2 | 1,5 - 10 | ок | N | 13,3 - 19,2 | 280 - 664 | |
| 16 - 50 | мк | 22,2 - 29,7 | 927 - 1967 | |||
| 3 | 1,5 - 10 | ок | - | 13,8 - 20,2 | 311 - 776 | |
| N, РЕ | ||||||
| 16 - 50 | мк | N, РЕ | 23,4 - 31,9 | 1097 -2458 | ||
| - | ||||||
| 4 | 1,5 - 10 | ок | N | 15,1 - 21,7 | 358 - 935 | |
| РЕ | ||||||
| 16 - 50 | мк | N | 25,6 - 33,8 | 1373 - 2893 | ||
| РЕ | ||||||
| 5 | 1,5 - 10 | ок | N, РЕ | 16,1 - 23,7 | 406 - 1103 | |
| 16 - 50 | мк | 28,2 - 37,3 | 1633 -3552 | |||
| 1,0 | 1 | 1,5 - 10 | ок | - | 9,4 - 12,1 | 137 - 278 |
| 16 - 240 | мк | 13,8 - 30,4 | 377 - 2977 | |||
| 2 | 1,5 - 10 | ок | N | 14,0 - 19,4 | 313 - 6849 | |
| 16 - 240 | мк | 22,4 - 57,1 | 953 - 8137 | |||
| 3 | 1,5 - 10 | ок | - | 14,6 - 20,5 | 344 - 803 | |
| N, РЕ | ||||||
| 16 - 50 | мк | - | 24,0 - 32,3 | 1165 -2497 | ||
| N, РЕ | ||||||
| 50 - 240 | мс | - | 32,1 - 56,7 | 2366 -9133 | ||
| N, РЕ | ||||||
| 4 | 1,5 - 10 | ок | N | 15,7 - 22,1 | 397 - 964 | |
| РЕ | ||||||
| 16 - 50 | мк | N | 26,1 - 35,9 | 1407 - 3124 | ||
| 50 - 240 | мс | РЕ | 34,3 - 59,4 | 2962 -11687 | ||
| N | ||||||
| 5 | 1,5 - 10 | ок | N, РЕ | 17,0 - 24,5 | 458 - 1184 | |
| 16 - 50 | мк | 28,7 - 39,3 | 1679 -3763 | |||
| 50 - 240 | мс | 37,3 - 64,8 | 3593 - 14217 | |||
б) многопроволочные круглые жилы разного сечения:
| Напряжение,кВ | Жила | Наличие жил заземленияи нулевой | Наружный диаметр кабеля,мм | Масса,кг/км | |||
| основная | нулевая или заземления | ||||||
| количество | сечение кв. мм | количество | сечение кв. мм | ||||
| 0,66 | 3 | 25 - 50 | 1 | 16 - 25 | N | 28,5 - 33,7 | 1792 - 2462 |
| РЕ | |||||||
| 1,0 | N | 28,9 - 34,6 | 1799 - 2757 | ||||
| РЕ | |||||||
в) электрические параметры
| Исполнениежил | Сечениежилы,кв. мм | Допустимые токи | ||||||
| нагрузки, А | 1-секундного короткого замыкания, кА | |||||||
| одножильного | многожильного | |||||||
| ток | ||||||||
| постоянный | переменный | |||||||
| на воздухе | в земле | на воздухе | в земле | на воздухе | в земле | |||
| ок | 1,5 - 50 | 29 - 227 | 41 - 295 | 22 - 179 | 30 - 194 | 21 - 167 | 27 - 187 | 0,17 - 5,32 |
| мк | 1,5 - 240 | - 655 | - 743 | - 512 | - 477 | - 472 | - 471 | - 26,8 |
| мс | 25 - 400 | 153 - 834 | 207 - 971 | 121 - 685 | 137 - 612 | 112 - 633 | 133 - 611 | 2,78 - 39,6 |
Примечание к таблицам:
Жила:
ок - однопроволочная круглая;
мк - многопроволочная круглая;
мс - многопроволочная секторная.
N - нулевая;
РЕ - заземления.
