СИП-3

Область применения и преимущества СИП-3

     В наше время предъявляются повышенные требования безопасности к линиям электропередач (ЛЭП) и улучшению их эксплуатационных параметров. На смену оголенным проводам приходят изолированные. СИП-3 – высоковольтный самонесущий защищенный изолированный провод, который повсеместно используется при строительстве новых ЛЭП и ремонте существующих магистралей. Купить данный кабель по лучшей цене рекомендуем в нашем магазине XCabel. Доставка в минимальные сроки по Москве и другим регионам страны.

     В отличие от неизолированных проводов, монтаж линий с которыми был процессом крайне сложным и затратным, требующим большого количества изоляторов для крепления к опорам и самих опор, применение СИП-3 является высоко технологичным, безопасным и более экономичным. Во время эксплуатации оголенных проводов от ветра часто происходило схлестывание проводов, что приводило к замыканию, кроме того наблюдалось их обледенение в холодную погоду, что влекло за собой обрыв линий.

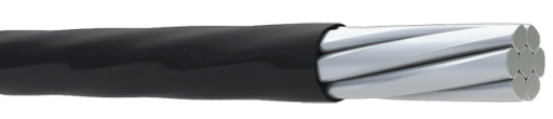

sip-3 provod

     В качестве изоляции жилы в данном проводнике применяется сшитый светостабилизированный полиэтилен, молекулы которого в процессе изготовления сшиваются между собой, что приводит к возрастанию механической и электрической прочности. Полученный материал обладает:

  • гибкостью;
  • устойчивостью к излучению ультрафиолета;
  • независимостью от изменений температуры и осадков;
  • повышенной прочностью;
  • большой эластичностью;
  • способностью функционировать в агрессивных средах.

     Применение данного проводника для возведения ЛЭП привело к

  • существенному снижению финансовых затрат во время строительства и ремонта;
  • исключению схлестывания проводов и их обрывов;
  • возможности проведения ремонта и обслуживания без отключения от напряжения;
  • простоте монтажа и обслуживания;
  • значительному уменьшению охранной зоны вдоль линии;
  • невозможностью несанкционированных подключений;
  • незначительному весу проводов и уменьшению количества опор;
  • высокой надежности.

     Его применяют в промышленных районах, на берегах морей, соленых озер и местностях с наличием солончаков. Преимущества данного провода очевидны. Стоит остановить свой выбор на этом продукте кабельной промышленности, когда предстоит строительство или ремонт высоковольтной линии электропередач. С подробной информацией можно ознакомиться на нашем сайте. Выбор и покупку необходимого количества СИП-3 осуществляйте в московском интернет – магазине. Цены – умеренные, качество – отличное, обслуживание – быстрое. Доставка – во все регионы России.

Расшифровка обозначения

СИП-3 ГОСТ Р 52373-2005– как прочитать такую запись провода?

С  самонесущий
И  проводник изолированный
П  провод
3  марка изделия, в которой зашифрован тип конструкции
  ГОСТ или ТУ завода-изготовителя    ГОСТ Р 52373-2005

     Монтаж СИП-3 представлен на видео ниже:

Конструкция провода

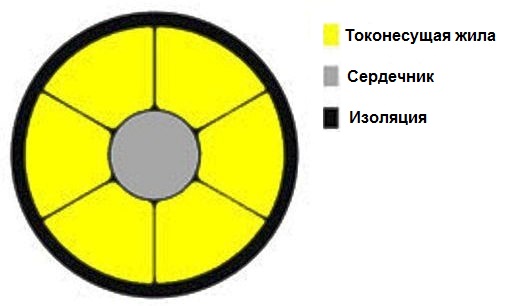

Как видно из рисунка, конструкция провода очень простая:

Shema SIP-3

     Внутри расположен сердечник (материал - сталь). Он оплетен уплотненными проволоками, число которых зависит от сечения жилы. Их может быть семь или девятнадцать. В отличие от других самонесущих изолированных проводов, где жилы алюминиевые, для СИП-3 материалом проволок является сплав, состоящий из алюминия, магния и кремния (AlMgSi). Жила имеет форму круга. Поверх жилы располагается изоляция, выполненная из сшитого светостабилизированного полиэтилена, которая обладает устойчивостью к ультрафиолетовому излучению, большой прочностью и эластичностью.

Рекомендации по эксплуатации и технические данные

     Провод используется на напряжение 20,0 и 35,0 киловольт. Нормальная работа наблюдается на больших морозах (-60°) и при высокой плюсовой температуре (+50°). Монтажные работы проводят, когда мороз не превышает двадцать градусов. Не меньше десятикратной величины наружного диаметра необходимо выдерживать радиус изгиба установленного на опорах провода или при его монтаже. Расстояния от проводов до крон деревьев и их подвеска должны быть в соответствии с «Правилами устройств электроустановок». До сорока лет доходит срок службы.

     Ниже приведены некоторые величины, характеризующие СИП-3:

Сечение жил, кв. ммПроволокаДиаметр уплотненной жилы, мм
количествоДиаметр, ммминимальныймаксимальный
35 - 9572,75 – 4,56,7 – 11,17,1 – 11,7
95 - 240192,72 – 44,112,2 – 17,7512,9 – 18,45



Напряжение, кВСечение жилы, кв. ммНаружный диаметр, ммВес, кг/км
20,035 - 24012 - 24165 - 950
35,014 - 26209 - 1045



Напряжение, кВСечение жилы, кв. ммДопустимый нагрев жилы,°СДопустимые токиСопротивление жилы постоянному току, Ом/км
Нормальный режим работыперегревкороткое замыканиеНагрузки, А, не болееодносекундного короткого замыкания, кА
20,035 - 24090160250200 - 6003,0 – 20,61,91 – 0,125
35,0220 - 670



      Рассмотренный тип проводника применяется при строительстве высоковольтных магистралей ЛЭП. Преимущества его очевидны: низкие затраты на возведение и обслуживание, простота монтажа и ремонта, большой срок безотказной работы, устойчивость к ультрафиолетовому излучению. Исчерпывающую информацию предоставляет наш сайт. Совершение покупки возможно, не выходя из дома, в московском интернет – магазине города Москвы. Цены – лучшие на рынке, качество – отменное, обслуживание – вежливое и быстрое. По первому требованию клиента производится доставка во все уголки страны.

     Виды СИП и основные правила выбора расскажет следующее видео:
