ВВГ-П

Содержание:

Применение плоского кабеля ВВГ-П

     Одной из модификаций ВВГ, изоляция и оболочка которого из ПВХ пластиката, является ВВГ-П. Отличает его плоская форма. Жилы в нем уложены параллельно в одной плоскости и заключены в общую оболочку. Купить кабель данной марки по лучшей цене можно в нашем и интернет-магазине XCabel в Москве.

      Прокладывая проводку во вновь возведенных зданиях различного назначения, обычно применяют именно этот проводник. Если возникла необходимость замены существующей старой проводки, чаще из-за возросшего количества электрических бытовых приборов и увеличения их мощности, также прибегают к его использованию. Это связано с широкой сферой использования данного продукта кабельной промышленности и сравнительно низкой стоимостью.

     На открытом воздухе разрешается вести монтажные работы, когда существует добавочная защита: проводка в трубах из полиэтилена низкого давления, в лотках, каналах. Широко используется в закрытых постройках, где существует высокая влажность. Им пользуются для разведения сетей питания и освещения на промышленных объектах, для проводки в многоквартирных домах, учреждениях. В частном секторе и на дачных участках часто пользуются этим надежным проводником. Выбранный в качестве изоляции поливинилхлоридный пластикат имеет отличные параметры как диэлектрик, высокую устойчивость по отношению к агрессивным средам, низкую горючесть. Медь - лучший проводник с малой величиной сопротивления, что значительно снижает потери передаваемой энергии.

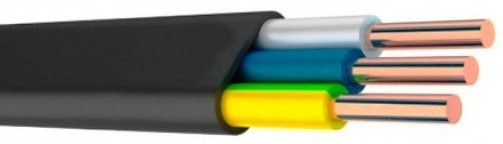

VVG-P

     Кабель имеет преимущества по сравнению с кабелями с резиновой и бумажной изоляцией:

  • негорючесть;
  • значительная прочность изоляции;
  • влагоустойчивость;
  • виброустойчивость.

     Жилы, выполненные из цельной монолитной проволоки значительно упрощают монтаж, который можно вести без использования кабельных наконечников. Отсутствие брони делает нежелательной прокладку в земле, однако исключение составляет прокладка в кабельной канализации. Довольно много бытовых приборов, инструментов и оборудования в промышленности потребляют электроэнергию с напряжением до 1000 В. Доставка и перераспределение ее - основное предназначение данного проводника.

     Полная информация о свойствах, наличии на складах, стоимости ВВГ-П доступна на нашем сайте. Московский интернет-магазин предлагает широкий выбор сечений плоского кабеля для проводки превосходного качества по лучшей цене. Быстрое и вежливое обслуживание. Купленный товар в короткий срок поставляется в любой регион страны по первому требованию клиента.

Обозначение и его расшифровка

Прочитать короткую запись ВВГ-П ГОСТ 31996-2012, не составит труда.

Материал жил
отсутствие буквы А  указывает на материал жилы - медь
Материал изоляции жил
В  изоляция изготовлена из поливинилхлоридного пластиката
Оболочка кабеля
В  поливинилхлоридный пластикат
Дополнительная защита
Г  отсутствует защитная броня, т. е., он - "голый"
Конструктивная особенность
П  форма проводника - плоская
Нормативные акты
Изготовление по ГОСТ или ТУ  ГОСТ 31996-2012

     Ознакомиться с характеристиками кабеля и рядом правил по монтажу электропроводки можно ниже:

Состав проводника

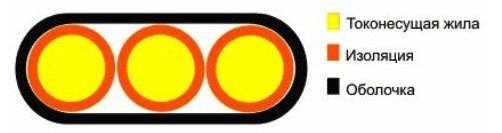

Элементы конструкции хорошо видны на рисунке:

VVG-P shema

1 - жила, проводящая ток, основной элемент электрических кабелей. Она - однопроволочная, изготовлена из монолитной круглой нелуженой медной проволоки. В плоской модификации выпускаются кабели с двумя (а) и тремя (б) жилами.

2 - слой из ПВХ пластиката выступает изоляцией жилы, окраска каждой - оригинальная. Нулевая рабочая жила - синяя; защитная - заземления, двухцветная: зелено-желтая. Цифровая маркировка включает числа: 0; 1; 2. Изолированные жилы располагаются параллельно, сверху накладывается обмотка из ПЭТ (полиэтилентерефталатной) пленки.

3 - все размещается внутри ПВХ оболочки в виде шланга, обеспечивающей герметичную защиту от пыли и влаги.

Границы применения и основные технические величины

     Эксплуатация проводника - в сетях переменного тока с напряжением до 1000 В. Использование возможно в холодную (-50°С) и жаркую (+50°С) погоду. Нет необходимости в предшествующим монтажным и прокладочным работам подогреве проводника, в случаях, когда мороз -15°С, но не ниже.

     Применяется в одиночных прокладках. Однопроволочные жилы позволяют изгибать проводник при прокладке трасс с поворотами, выдерживая радиус изгиба на уровне десяти его наружных диаметров. Нормальная работа проводника допускает нагрев жил до +70°С; в аварийных случаях - +80°С. При возникновении короткого замыкания допускается максимум - +160°С. Продолжительность работы - тридцать лет.

     В таблицах приведены:

а) конструктивные величины

Напряжение,ВЧисло жилСечение жилы, кв. ммНаличие жил заземления и нулевойРасчетные размеры, мм Расчетная масса,кг/км
высоташирина
6602 1,5 - 16N5,6 - 9,48,1 -15,763 - 410
3N, РЕ5,6 - 9,410,8 -22,099 - 607
10002N5,8 - 9,68,8 -16,188 - 418
3N, РЕ5,7 - 9,612,5 -22,4123 -620



б) электрические параметры

  Число жил    Сечение жилы, кв. мм    Токовые нагрузки, А    Разрешенный ток 1-секундного. короткого замыкания, А
на воздухев земле
21,5 - 1624 - 10133 - 123170
321 - 8728 - 100270



      Долговечность и безопасность данного проводника подтверждает приведенная выше информация. Отличные диэлектрические параметры изоляции и наличие лучшего проводника электрической энергии - жил из меди при доступной цене повысили популярность среди потребителей. Необходимо сделать проводку в новом доме или заменить устаревшую, лучшим вариантом станет выбор ВВГ-П. Рассчитав мощность и выбрав сечение, за покупкой обращайтесь в интернет-магазин Москвы. Доставка производится в кратчайшие сроки во все районы страны по требованию покупателя.
