Отличительные качества и область использования

     ВВГЭмнг(А)-FRLS– силовой экранированный огнестойкий кабель, способный функционировать в сложных условиях пожара до трех часов. Свойства свои проводник получил благодаря материалам, выбранным для изготовления изделия. Подобрать оптимальный и купить кабель по лучшей цене помогут менеджеры нашего магазина. Организуем доставку в Москву и другие регионы страны.

     Медь – высококачественный проводник электрического тока с малым сопротивлением, что значительно снижает потери при передаче энергии, выбрана для изготовления жил. Материалом изоляции и оболочек служит поливинилхлоридный пластикат, который имеет в своем составе компоненты, придающие ему особые качества:

  • низкую опасность при возгораниях;
  • незначительное количество выделений дыма и токсичных газообразных веществ во время возгорания.

     Наличие обмоток из лент, в состав которых входит слюда и стекло, позволяет кабелю выдерживать высокие температуры, сохраняя при этом работоспособность. Экран из медных лент защищает передаваемые сигналы от искажений. Всё перечисленное делает его незаменимым, когда создаются кабельные линии, питающие установки систем, обеспечивающих безопасность работы оборудования на АЭС вне герметичной зоны. Он широко применяется на промышленных объектах.

VVGEmng(A)-FRLS kabel

     Без него невозможно обойтись в системах пожаротушения:

  • пожарной сигнализации;
  • цепей питания насосов, используемых для тушения возгораний;
  • разводок освещения запасных выходов и путей вывода людей из зоны огня;
  • подключения установок удаления дыма и газов, вентиляции;
  • обеспечения бесперебойной работы эвакуационных лифтов.

     Все места, где требуется обеспечить функционирование оборудования в аварийных ситуациях, применяется этот проводник:

  • операционные блоки лечебных учреждений;
  • зоны с повышенной вероятностью возникновения взрывов и пожаров;
  • метро.

     Его можно использовать в закрытых зданиях и влажных помещениях, где отсутствует искусственное регулирование внутреннего климата. Там, где требуется качественная передача электрических сигналов без искажений и потерь с последующим их распределением внутри функционирующих систем, рекомендуется использовать этот надежный огнестойкий кабель с большим сроком службы.

     Ознакомиться с полным объемом информации доступно на нашем сайте. В московском интернет-магазине всегда найдете необходимое количество нужного сечения кабеля ВВГЭмнг(А)-FRLS. Высокое качество гарантируется наличием всех необходимых документов на изделие. Наши цены – лучшие на рынке кабельно-проводниковой продукции. В короткий срок производим доставку купленного товара в любой уголок России.

Расшифровка обозначения

О чем может рассказать маркировка кабеля: ВВГЭмнг(А)-FRLS ГОСТ 31996-2012

Материал изоляции токопроводящих жил
В  поливинилхлоридный пластикат
Оболочка кабеля
В  поливинилхлоридный пластикат
Степень защиты
Г  кабель – "голый": защитные покровы отсутствуют
Э  наличие экрана
Дополнительные обозначения
м  исполнение жил – многопроволочное
Маркировка по пожарной безопасности
нг  прокладка группами (пучками) не приводит к распространению горения
А  категория пожарной безопасности
FR  свойство огнестойкости обозначено (Fire Resistance)
LS  тление и горение не вызывает образования большого количества дыма и токсичных газов (Low smoke)
Нормативные акты
ГОСТ или ТУ  ГОСТ 31996-2012


     Производитель кабельной подукции представлен далее. Благодаря высокотехнологичному оборудованию и развитым производственным мощностям, завод выполняет технологические операции по изготовлению различных видов кабелей, включая испытание, упаковку и отгрузку.

Элементы, составляющие проводник

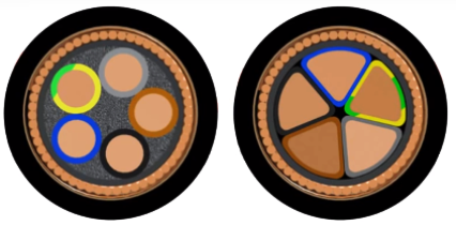

На представленном рисунке хорошо видны все элементы, входящие в состав кабеля:

Shema

1 – жила, по которой проходит ток, выполнена из набора медных проводков небольшого диаметра, свитых вокруг общей оси. Число жил варьируется от 1 до 5. Величина сечения 1,5...240 кв. мм. Их форма в виде круга или сектора.

2 – намотка из двух лент, содержащих слюду и стекло, служит защитой от высокой температуры, выполняя роль термического барьера.

3 – изоляцией жил является поливинилхлоридный пластикат, обладающий пониженной пожарной опасностью и выделяющий незначительное количество вредных веществ во время появления тления или пламени. Окраска каждой жилы выбирается оригинальной. Фазные имеют черный, коричневый и серый цвета. Синий цвет используется для идентификации нулевой жилы, а заземляющий выполняется двумя цветами желто-зеленым.

4 – внутренняя оболочка представляет собой слой нетканого полотна, изготовленного из поливинилхлоридного пластиката, пожарная опасность которого снижена, а выделения дыма и ядовитых газов при возгорании незначительны.

5 – поверх неё идет ещё один термический барьер, материал, идентичный поз. 2.

6 – экраном служат две медные ленты, намотанные внахлест.

7 – наружная оболочка выполнена из того же поливинилхлоридного пластиката, что в поз. 3, 4.

Немного о технических параметрах

     Выпускается кабель на номинальное напряжение 0,66 и 1,0 кВ переменного тока частотой до 100 Гц и осуществляет передачу и перераспределение электроэнергии в неподвижных установках. Проводник нормально работает, как на сильном морозе (-50°С), так и при большом повышении температуры окружающей среды (+50°С). Ограничения касаются только прокладки и монтажных работ, мороз на уровне -15°С позволяет проводить все операции без предварительного прогрева изделия. Во время эксплуатации допускается длительный нагрев токопроводящих жил до +70°С, а когда возникает короткое замыкание – не выше +250°С.

     Разрешен монтаж линий, имеющих разные уклоны и вертикальные участки. Во время действия открытого пламени изделие способно функционировать в течение четырех часов (240 минут). Работоспособность сохраняется свыше тридцати лет, если соблюдены все установленные правила.

VVGEmng(A)-FRLS kabel

     Значения величин в таблице взяты из разных источников:

ЖилаКабель
 количество  сечение, кв. мм наружный диаметр, мммасса, кг/км
11,5 – 240(7,5 – 7,9) – (29,2 – 29,5)(105 –109) – (2803 – 2811)
21,5 – 35(11,7 – 12,0) – (25,6 – 25,9)(242 – 247) – (1491 –1497)
3 1,5 – 240(12,3 – 12,7) – (52,9 – 54,1)(269 –272) – (8171 – 8269)
4 (13,1 – 13,5) – (58,4 – 59,3)  (315 – 318)– (10625 – 10731)
51,5 – 50(15,3 – 15,6) – (37,4 – 39,8)(424 – 428) – (3763 – 3892)



     Ознакомление с приведенной информацией убеждает в надежности проводника, способности нормально функционировать в сложных условиях возникновения возгораний. Возможность использовать изделие в системах пожаротушения, в зонах с большой вероятностью возникновения взрывов, в помещениях с высокой влажностью расширяет сферу его применения.

     Собираетесь создавать систему, способную нормально работать в сложных условиях, нужен кабель с надежной защитой транслируемых сигналов от помех, смело выбирайте огнестойкий экранированный проводник ВВГЭмнг(А)-FRLS. Покупку можно осуществить прямо из дома, обратившись в интернет-магазин города Москвы. Всегда быстрое вежливое обслуживание, доступные цены при отличном качестве товара. Приобретенный товар будет доставлен до места в кратчайшие сроки по первому требованию заказчика.
