ВВГмнг(A)-FRLS

Отличительные качества и применение кабеля

     ВВГмнг (А)-FRLS относится к огнестойким кабелям высокого качества, даже при возгораниях по нему не распространяется пламя. К тому же выделения ядовитого дыма значительно ниже, чем у аналогичных проводников этого типа. Необходима кабельная продукция? Каждый клиент может купить кабель по лучшей цене в Москве в нашем интернет-магазине XCabel.

     Материалом токопроводящей жилы выбрана медь, отличный проводник электрического тока с высокой проводимостью, чем обеспечиваются низкие потери при передаче энергии. Жилы обмотаны лентами, содержащими слюду, ограждающими от действия высоких температур и позволяющими нормально функционировать кабелю в зоне пламени в течение 180 минут. Три защитных слоя из ПВХ пластиката пониженной горючести: изоляция жил, внутренняя и внешняя оболочки делают кабель надежным и высококачественным. Проводник используется для трансляции и распределения электрической энергии в неподвижных установках и устройствах.

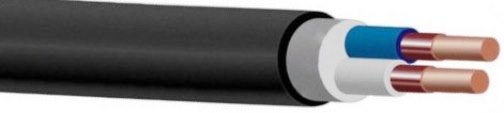

vvgmngA-frls

     Его применение распространяется на:

  • системы безопасности атомных станций;
  • взрывоопасные зоны;
  • цепи аварийного снабжения электроэнергией;
  • питание оборудования, задействованного при пожарах.

     Он широко используется:

  • в цепях пожарной сигнализации;
  • для подключения к питанию насосов, задействованных при тушении возгораний;
  • в линиях освещения запасных выходов и указателей путей вывода людей из зоны огня;
  • в системах, обеспечивающих удаление дыма и работу устройств приточной вентиляции;
  • для надежного функционирования эвакуационных лифтов.

     Однако по современным требованиям пожарной безопасности не рекомендуется использовать его в местах массового скопления людей, т. к., для этих целей разработаны более безопасные виды кабелей без галогенов.

     Технические данные, способы оформления заявок, оптовая стоимость и розничные цены, наличие на складах и другие интересующие вас сведенья предоставляет наш сайт. Приобрести необходимое количество кабеля ВВГнг (А)-FRLS удобно и быстро предоставляется возможность в московском интернет-магазине. К услугам клиентов высококвалифицированный персонал, вежливое обслуживание, помощь в выборе и оформлении покупки. По первому требованию заказчика производим доставку в кратчайшие сроки во все регионы России.

Аббревиатура и ее прочтение

В обозначении кабеля зашифрованы основные особенности данного изделия: ВВГмнг(А)-FRLS ГОСТ 31996-2012

Материал изоляции токопроводящих жил
В  поливинилхлоридный пластикат
Оболочка кабеля
В  поливинилхлоридный пластикат
Степень защиты
Г  в проводнике отсутствуют защитные покровы, т. е., кабель «голый»
Исполнение жил
м  многопроволочное
Маркировка по пожарной безопасности
нг  не поддерживает горение
А  категория пожарной безопасности
FR  стойкость проводника к действию открытого огня (flame-resistant)
LS  при тлении и горении не образуются токсичные газы и не выделяется большой объем дыма (low smoke)
Нормативные акты
изготовление по ГОСТ или ТУ  ГОСТ 31996-2012


     Видео ознакомит с основными отличиями марок ВВГнг-LS и ВВГнг-frls:

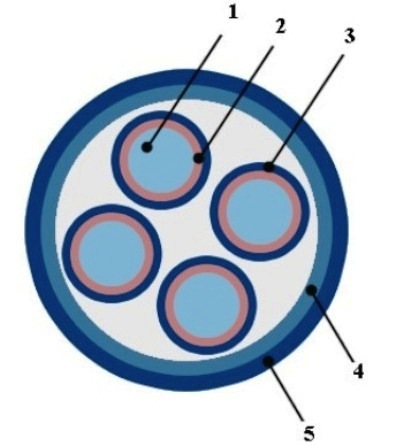

Элементный состав

Наличие тех или иных элементов в кабеле определяют его свойства и назначение:

1 – основным элементом выступает токопроводящая жила. Она собрана из определенного числа медных проволок маленького диаметра, скрученных между собой. Число жил варьируется от 1 до 5. Их сечение находится в диапазоне 1,5 – 240 кв. мм. Жила может быть круглой или секторной формы.

2– жила покрыта обмоткой из двух лент, в состав которых входит слюда. Они служат термическим барьером, ограждая ее от воздействия высокой температуры.

3– выше располагается слой ПВХ пластиката пониженной пожарной опасности и с малым выделением дыма при возгорании, выполняющий роль изоляции. Для удобства работы с кабелем предусмотрена цветовая идентификация. Фазные жилы могут иметь любые из разрешенных ГОСТом цвета. За двумя жилами закреплены постоянные окраски:

  • нулевая– голубая:
  • заземляющая всегда двухцветная – желтые полосы на зеленом фоне или зеленые на желтом.

Жилы, скрученные вокруг общей оси, создают скрутку.

4 – внутренняя оболочка покрывает жилы и заполняет все образовавшиеся промежутки, материалом выбран поливинилхлоридный пластикат с теми же свойствами, что указаны в поз. 3.

5 – наружной оболочкой выступает все тот же полимер, указанный в поз. 3, 4.

shema-vvgmngA-frls

Характеристики, основные параметры

     Кабель осуществляет передачу и перераспределение электроэнергии, трансляцию электрических сигналов в неподвижных установках в сетях с номинальным напряжением 0,66 и 1,0 кВ переменного тока частотой 50 Гц. Нормальное функционирование проводника происходит, начиная от сильных морозов на уровне -50°С, и продолжается, когда воздух прогревается до +50°С. Но монтаж и прокладку без прогрева изделия разрешается вести при температуре не ниже -15°С. Прокладка кабелей объемными пучками (группами) не приводит к распространению огня при возгорании.

     Допускается нагрев жил до температуры не выше:

  • в период эксплуатации длительно +70°С;
  • в режиме перегрузки +90°С;
  • во время короткого замыкания +250°С.

     Предельная температура нагрева жил по условиям невозгорания при к. з. не более +400°С. Во время возгораний продолжительность функционирования кабеля не меньше трех часов (180 мин.). Проводник прокладывается в трассах с участками разного уровня по высоте, включая вертикальные. Cвыше 30 лет прослужит кабель, если не нарушались установленные правила.

     Таблицы дают представление о некоторых параметрах кабеля при номинальном напряжении 1,0 кВ:

а) одинаковое сечение жил

ЖилаКабель
 число  исполн.  сечение,кв. мм  Наличие нулевой и заземляющей жил  Наружный диаметр,мм  Радиус изгиба,мм  Масса,кг/км
1мк16240   (11,411,7) (28,2 28,5)    (8688) (212 214) (272284)(27162741)
2N(22,222,7) (55,255,9) (167170) (414419) (926930)(7816 7834)
31650(23,724,2) (31,231,7) (178182) (234238) (11051116)(2366 2387)
N, PE
мс50240(32,132,4) (55,255,8) (241243) (414419) (22592263)(87518768)
4мк1650N(25,926,3) (35,235,5)(194197) (264266)(13531358)(3006 3017)
 PE
мс50(33,233,6)(249252)(2799 2808)
70240N(36,837,2) (57,758,1)      (276279) (433436)          (36993723)(11289 112998)
 PE
5мк1650N, PE(28,328,8) (38,638,9)(212216) (290292)(16151622)(3629 3638)
мс50240(36,636,9) (63,463,7) (275277) (476478)(34793484)(13800 13807)



б) три фазные при наличии нулевой или заземляющей жил:

ЖилаКабель
  Фазная  Нулевая или заземления Наружный диаметр,ммРадиус изгиба,ммМасса,кг/км
  Число31  (32,432,8) (56,456,8)    (245246) (423426)    (22592263)(87518768
  Исполнениемсмк
  Сечение 502425120



     Примечание. Обозначение жил:

мк – многопроволочная круглая;

мс – многопроволочная секторная;

N – нулевая;

PE – заземляющая.

     Кабель ВВГнг (А)-FRLS огнестойкий надежный кабель с большим сроком службы и малым выделением дыма применяется там, где требуется сохранять работоспособность оборудования в условиях возгораний. За покупкой кабеля в любых объемах обращайтесь в интернет-магазин столицы. Здесь помогут быстро оформить документы и приобрести изделие высокого качества, что гарантируется наличием сертификатов и всех соответствующих документов. У нас – лучшие из существующих на рынке кабельной продукции цены. Возможна доставка по требованию клиента в любой район Российской Федерации.
