Кабель ВВГнг(А)-П
ВВГнг(А)-П 2х1,5ок(N)-0,66
|
18 ₽
0
|
|||
|
ВВГнг(А)-П 2х2,5ок(N)-0,66
|
28 ₽
0
|
|||
|
ВВГнг(А)-П 2х4ок(N)-0,66
|
43 ₽
0
|
|||
|
ВВГнг(А)-П 2х6ок(N)-0,66
|
62 ₽
0
|
|||
|
ВВГнг(А)-П 3х1,5ок-0,66
|
26 ₽
0
|
|||
|
ВВГнг(А)-П 3х1,5ок(N,PE)-0,66
|
26 ₽
0
|
|||
|
ВВГнг(А)-П 3х2,5ок-0,66
|
39 ₽
0
|
|||
|
ВВГнг(А)-П 3х2,5ок(N,PE)-0,66
|
39 ₽
0
|
|||
|
ВВГнг(А)-П 3х4ок(N,PE)-0,66
|
61 ₽
0
|
|||
|
ВВГнг(А)-П 3х6ок-0,66
|
91 ₽
0
|
|||
|
ВВГнг(А)-П 3х6ок(N,PE)-0,66
|
90 ₽
0
|
|||
|
ВВГнг(А)-П 3х10ок(N,PE)-0,66
|
146 ₽
0
|
Отличительные качества и область применения
ВВГнг(А)-П относится ко второму поколению силовых кабелей, в которых используется поливинилхлорид в качестве изоляции жил и наружной оболочки. Он сменил применявшийся ранее ВВГ и обладает более высокой пожарной безопасностью при прокладке группами. Купить с доставкой кабель по лучшим ценам в Москве предлагает наш магазин XCabel.
Основной функцией является передача электрического тока от распределительных устройств к потребителю. С помощью кабеля подается питание к:
- оборудованию на промышленных предприятиях;
- бытовой и офисной технике;
- осветительным приборам.
Использование меди высокого качества для производства токопроводящих жил значительно снижает потери при передаче электрических сигналов. Изоляционный поливинилхлорид, применяемый для изготовления изоляции и наружной защитной оболочки, содержит добавки пластификаторов и стабилизаторов, которые улучшают пластичность и изоляционные свойства материала. Для оболочек используют полимер, обладающий пониженной горючестью, что дает возможность прокладывать трассы группами (пучками), т. к., исключается распространение горения.
Изделие используют для стационарной прокладки:
- на открытом воздухе;
- в производственных помещениях;
- в жилых домах.
При прокладке в условиях улицы необходимо оградить проводник от воздействия ультрафиолетового излучения солнца, это приводит к уменьшению срока службы. Прокладывая кабель в земле, следует применять средства, ограждающие от механических повреждений (в специальных герметичных коробах). Прокладывают кабель в кабельных сооружениях открытого типа – эстакадах, галереях, подводя электрическую энергию к электроустановкам, расположенным под открытым небом. Нет ограничений расположения его в пространстве: под любым уклоном, включая вертикальные участки.
Узнать подробнее о силовом кабеле ВВГнг(А)-П можно, посетив наш сайт. За приобретением любых объемов проводника обращайтесь в интернет-магазин столицы. Здесь можно получить техническую консультацию, помощь в оформлении документов от высококвалифицированного персонала. Быстрое оформление, отличное качество, цены – лучшие на рынке кабельной продукции. В короткий срок доставим купленный товар в любой уголок Российской Федерации по желанию заказчика.
Прочтение маркировки
Какая информация скрыта в приведенной аббревиатуре: ВВГнг(А)-П NхS ГОСТ 31996-2012.
| Материал жил | |
| отсутствие буквы А | подтверждает наличие жилы из меди |
| Материал изоляции жил | |
| В | поливинилхлоридный пластикат |
| Оболочка кабеля | |
| В | поливинилхлоридный пластикат |
| Дополнительная защита | |
| Г | брони в составе проводника нет, т. е., он "голый" |
| Маркировка по пожарной безопасности | |
| нг | нет распространения горения при групповой прокладке, разъясняет сочетание двух данных строчных букв (негорючий) |
| (А) | показазтель пожарной безопасности |
| Маркировка по климатическому исполнению | |
| П | токопроводящие жилы уложены вдоль в одной плоскости, кабель плоский |
| Цифровая маркировка | |
| N | количество жил |
| S | поперечное сечение токопроводящей жилы в квадратных миллиметрах |
| Нормативные акты | |
| Изготовление по ГОСТ или ТУ | ГОСТ 31996-2012 |
Видео разъяснит основные критерии расшифровки буквенно-цифровой маркировкой:

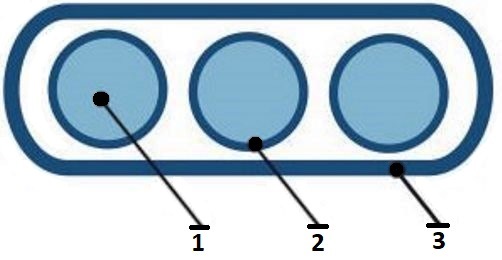

Составные части кабеля
Состав кабеля не отличается большим количеством элементов:

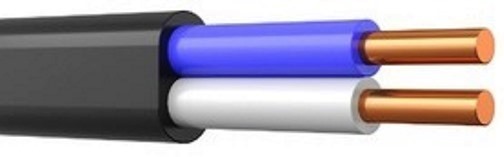

1 – токопроводящая жила выполнена из цельнотянутой медной проволоки круглой формы. Выпускается кабель с двумя и тремя жилами с сечением от 1,5 до 10,0 квадратных миллиметров. Жилы в кабеле укладываются рядом в одной плоскости.
2 – изоляция жилы представляет собой слой из полихлорвинилового пластиката. Расцветка делается различной для их идентификации. Постоянные цвета у нулевой – синий, заземляющая – двухцветная – желто-зеленая.
3 – изолированные жилы для защиты помещены во внутреннюю оболочку из поливинилхлоридного пластиката, горючесть которого снижена. Этим полимером заполняются и все образовавшиеся пустоты. Наружная оболочка из того же пластиката.
Условия применения, некоторые параметры
Работает кабель в сетях переменного тока напряжением 0,66 и 1,0 кВ частотой 50 Гц. Его эксплуатация проходит на сильном холоде (-50°С) и продолжается при повышении температуры до +50°С. Высокий уровень влажности воздуха (до 98%) не влияет на работу проводника, если даже окружающая среда нагревается до +35°С.
Монтаж кабеля проводят, если мороз на уровне -15°С, при более низкой температуре может повредиться оболочка, застывшая на морозе, поэтому требуется прогрев перед началом работ. Прокладка группами не приводит к распространению горения. Ведя трассы с поворотами и изгибами, необходимо выдерживать радиус изгиба на уровне 7,5 его линейного размера. Допускается нагрев жил при эксплуатации до +70°С. Когда возникает короткое замыкание максимальная температура жил – 160°С, предельная (при условии невозгорания) – 350°С. 30 лет с даты изготовления прослужит изделие при выполнении всех установленных правил.
В таблице приведены данные для U=1,0 кВ:
| Число жил | Сечение, кв. мм | Размер, кв. мм | Масса жил, кг/км | Масса кабеля, кг/км |
| 2 | 1,5 – 4,0 | (5,3 – 5,5)х(8,2 – 8,4) – (6,5 – 6,7)х(10,7 – 10,9) | (25 – 28) –(69 – 72) | (61 – 82) – (144 – 147) |
| 3 | 1,5 – 10,0 | (5,2 – 5,4)х(11,1 – 11,4) – (7,9 – 8,1)х(19,0 – 19,2) | (39 – 42) –(265 – 268) | (144 – 147) – (417 – 420) |
Часто удобней и проще вести монтаж плоским кабелем, например, по стенам зданий. Здесь пригодится ВВГнг(А)-П, негорючий силовой кабель с медными жилами. В московском интернет-магазине всегда найдете нужное количество этого проводника. Покупка оформляется быстро, предоставляются необходимые документы и сертификаты, гарантирующие высокое качество товара. Выполняем доставку в любой район страны в кратчайшие сроки по первому требованию клиента.
Дополнительные сведения о типах проводови кабеля, а также их характеристиках можно увидеть в следующем ролике:
