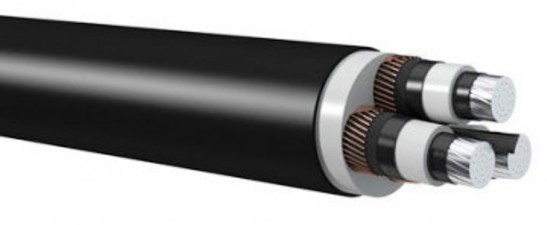

Кабель АПвВнг(A)-LS 1х95/25-35

Цена Наличие Заказ
467
RUB
В наличии
м
Купить в 1 клик
Купить АПвВнг(A)-LS 1х95/25-35
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Эм-кабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: АПвВнг(A)-LS 1х95/25-35 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки

Содержание:

Характеристики

Марка
АПвВнг(A)-LS 1х95/25-35
Количество жил
1
Материал жилы
алюминий
Материал изоляции
сшитый полиэтилен
Материал оболочки
ПВХ пластикат
Сечение, мм
95
Номинальная частота, Гц
50
Минимальное сечение экрана, мм
25
Номинальное напряжение, кВ
35
Длительно допустимый нагрев, °С
+90
Допустимый нагрев при аварийном режиме, °С
+130
Макс. нагрев при КЗ, °С
+250
Температура окружающей среды, °С
-50 до +50
Относительная влажность воздуха (t° до 35°С), %
98
ГОСТ
ТУ 16.К71-277-98
Масса (расчетная), кг/км
1 577
Наружный диаметр, мм
39,09
Срок службы, лет
30

Новый материал изоляции

     Широкое применение получил новый изоляционный материализготовленный путем вулканизации термопластичного полиэтилена (сшивкой). Купить кабель с изоляцией из сшитого полиэтилена можно в нашем интернет магазине в Москве по низкой цене. Процесс производства проходит на молекулярном уровне в среде при отсутствии пара (используется азот). Давление и температура при этом выбираются высокими во избежание попадания влаги в саму изоляцию. Охлаждение полученной изоляции делается в воде под давлением, это исключает образование полостей в теле изоляции. В результате чего получается трехмерная структура с образованием поперечных связей. Благодаря этому улучшаются свойства самого материала, а соответственно и параметры кабелей, где он выступает в качестве изоляции. В кабелях с низким напряжением используется  силанольная сшивка, а для среднего и высокого напряжения - пероксидная сшивка.

     В кабеле АПвВнг(A)-LS 1х95/25-35 изоляция именно из сшитого полиэтилена. Он обладает отличными качествами:

  • значительной пропускной способностью;
  • низкими диэлектрическими потерями;
  • высокой влагостойкостью;
  • незаменим в зонах повышенной взрыво - и пожаро - опасности.

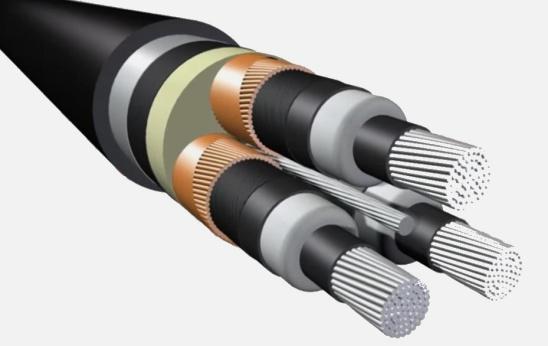

 Kabel APvVng(A)-LS

     Залог надежной  работы будущих трасс - правильный выбор марки кабеля. В пользу выбора именно АПвВнг(A)-LS 1х95/25-35, если нужен одножильный кабель, говорят его характеристики. Чтобы быстро и без хлопот совершить покупку, обращайтесь на наш сайт и покупайте его в интернет - магазине Москвы. Осуществляем реализацию по выгодной цене из наличия на складе или под заказ на производство. Гарантируем минимальные сроки изготовления и поставки.

Применение

     Данный кабель служит для доставки электроэнергии от источников выработки к объектам пользователей. Используются в случае прокладки кабелей группами в кабельных помещениях, если исключена возможность механических повреждений. Используются для прокладки трасс с любым расположением в пространстве (любой уклон).

     Находят широкое применение:

  • на реках, озерах и морях;
  • в грунтах, песках;
  •  на воздухе;
  • в помещениях.

     Особое преимущество этого типа в прокладывании трасс в опасных зонах (возможность взрывов и пожаров):

  • лабораторные помещения с небольшим количеством газов;
  • производства с использованием газообразного водорода;
  • помещения, в которых присутствуют взрывоопасные смеси;
  • машинные залы холодильных установок;
  • технологические установки, содержащие горючие газы;
  • атомные электростанции.

     На видео представлен цех по производству кабеля на классы напряжения 6-35 кВ:

Расшифровка маркировки

АПвВнг(A)-LS 1х95/25-35 ТУ 16.К71-277-98

Материал жил

А

жила из алюминия

Материал изоляции токопроводящих жил

Пв

изоляцией жилы служит сшитый ПЭ

Оболочка кабеля

В

из ПВХ пластиката

Маркировка по пожарной безопасности

нг

при прокладывании пучками распространение горения отсутствует

LS

ничт выделение дыма и газа (LowSmoke)

(А)

предел распространения горения

Цифровая маркировка

1-е

жила одна (1)

2-е

сечение жилы (95 мм)

3-е

сечение экрана (25 мм)

4-е

напряжение (35 кВ)

Нормативные акты

ГОСТ и ТУ

ТУ 16.К71-277-98



Конструкция кабеля

     Перейдем к элементам конструкции:

Shema APvVng(A)-LS

  1. Жила (многопроволочная, уплотненная, может быть и однопроволочная) из алюминия;
  2. Экран, реализованный выдавливанием расплава электропроводящего полиэтиленапо токопроводящей жиле;
  3. Изоляция сшитым полиэтиленом;
  4. Экранирование поверхизоляции, выполненный продавливаниемчерез электропроводящуюПЭ массу (для низкого напряжения - силанольносшиваемую; для среднего и высокого - пероксидносшиваемую );
  5. Раздел из электропроводящей ленты;
  6. Медный экран: первый слой - проволоки, второй - лента;
  7. Раздел из стеклоленты;
  8. Заполнение полостей ПВХ пластикатом с малой вероятностью опасности возникновения пожара;
  9. Барьер термический, выполненный как разделительный слой,  - материал - стеклолента;
  10. Покрытие из ПХВ пластиката (горючесть которого уменьшена).

Параметры и преимущества

     Изготавливается на 1, 6, 10, 20, 35 кВ. Используется во всех климатических зонах, вплоть до морских условий. Использование кабелей этого вида дало возможность успешно справиться с задачей получения надежного снабжения электроэнергией. Основное преимущество - применение общепромышленное, на атомных электростанциях, а также в транспортных сооружениях.

    Кабели обладают малым уровнем образования дыма, газы, образующиеся при горении, имеют незначительную активность коррозии. Стойкость к плесени. При прокладке  в пучках не происходит распространение горения. Температура монтажа не может быть ниже минус пятнадцати градусов. При прокладке радиус изгиба не может превышать пятнадцать наружных диаметров кабеля.

APvVng(A)-LS

     Значения технических характеристик  для данного сечения представлены в таблице:



Токовые нагрузки, А







Прокладка трасс

Напряжение, кВ

1

6

10

20, 35

В земле

В плоскости

401

607

426

426

Треугольником

531

422

422

На воздухе

В плоскости

420

426

607

605

Треугольником

422

531

533

Допустимый ток короткого замыкания, кА

22,7

Допустимый ток в медном экране, кА

5,1

Электрическое сопротивление жилы, Ом/км

0,125



     Расчетные величины наружных диаметров и масс кабеля представлены в таблице:



Напряжение, кВ



1

6

10

20

35

Наружный диаметр, мм

30,0

34,45

36,2 - 40,0

40,4 - 44,6

52,6

Масса, кг/км

1112,7

1653

1824 - 1938,7

1938 - 2404

3079 - 3326,15



     Наглядные преимущества этой марки кабеля дают право выбрать именно этот вид для прокладки надежных трасс. О наличии можно узнать на нашем сайте и затем купить его в интернет - магазине. Ценим пожелания каждого клиента и изготавливаем кабель по индивидуальному заказу с требуемыми характеристиками. Рекомендуем выгодно купить надежный кабель у нас в Москве по низкой цене.

     Видео ниже ознакомит с монтажом соединительной муфты на кабель с изоляцией из СПЭ:
