Кабель КГН 5х2,5-660

Сарансккабель
Цена Наличие Заказ
В наличии
м
Купить в 1 клик
Купить КГН 5х2,5-660
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Сарансккабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: КГН 5х2,5-660 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки
Характеристики
Марка КГН 5х2,5-660
Количество жил 5
Материал жилы медь
Материал изоляции наиритовая резина
Материал оболочки резина шланговая
Сечение, мм 2,5
Номинальная частота, Гц 50
Радиус изгиба от 8 наружных диаметров
Температура окружающей среды, °С -30 до +50
Относительная влажность воздуха (t° до 35°С), % 98
ГОСТ ТУ 16.К73.О5-93
Наружный диаметр, мм 14,6
Срок службы, лет 4
Климатическое исполнение У, третья и пятая
Масса (расчетная), кг/м 0,35

Отличительные особенности, использование КГН

     КГН 5х2,5-660 относится к гибким силовым кабелям с медными жилами с резиновой изоляцией жил и в резиновой оболочке. Основное назначение – подключение подвижных установок и приборов к стационарным системам электропитания. По низкой цене купить кабель можно в нашем интернет магазине. Гарантируем оптимальные сроки поставки в Москве и другие регионы страны.

     Жилы изолируются слоем наиритовой резины или бутадиенового каучука, которые отличаются стойкостью к щелочам и кислотам, сопротивляются горению. Внешняя оболочка выполнена из полихлоропреновой резины РШН-1 (на основе полихлоропренового каучука), обладающейповышенной стойкостью к озону, устойчивостью к погодным условиям. Имеет высокую стойкость к маслам, бензину и воздействию других агрессивных сред, не распространяет горение при вынесении кабеля из области пламени.

    Полиэтилентерефталатная пленка, служащая разделительными слоями, защищает от слипания составляющие элементы проводника между собой. Перечисленные свойства используемых материалов значительно улучшают рабочие характеристики проводника. Благодаря повышенной стойкости к воздуху с высокой степенью влажности, соленой и морской воде, другим воздействиям агрессивных сред, кабель в основном применялся в морских условиях на гражданском и военном флоте, на речных судах.

     Подходит для прокладывания в холодных помещениях, где постоянно образуется водяной конденсат:

  • трюмы и различные внутренние помещения судов;
  • подвалы;
  • машинные отделения с присутствием в воздухе паров масел, продуктов нефти, спиртов и других агрессивных химических веществ.
kgn provod

     Применимы в случаях, когда происходит прямое прикосновение проводника с перечисленными выше веществами. Прокладывают под водой на дне рек и озер. Подходит проводник для подключения подвижного оборудования в подземных шахтах. Используется в закрытых помещениях, защищенных от природных осадков и попадания прямого солнечного света, с наличием естественной вентиляции. К недостаткам относится маленький срок службы и чувствительность к солнечному свету, от чего происходит снижение гибкости и разложение внешней оболочки.

     Посетив наш сайт, станете обладателем достоверной исчерпывающей информацией о КГН 5х2,5-660. Обращение в интернет-магазин, расположенном в Москве, прямо из дома облегчит оформление заказа и приобретение необходимого количества кабеля по отличной цене. Качество товара гарантируется. Выполняется доставка по всей России.

Расшифровка аббревиатуры

     Как расшифровать следующую запись: КГН 5х2,5-660  ТУ 16.К73.О5-93. Расшифровка не представляет сложности.

Вид изделия
К  изделие проводниковой промышленности относится к кабелям
Г  гибкий и не имеет защитной брони, т. е. «голый»
Н  материал изоляции – наиритовая резина, негорючая, обладает стойкостью к маслам. Наравне с ней используется резина на основе бутадиен-нитрильного каучука. Обозначение при этом не меняется
Цифровая маркировка
5  число основных (фазных) жил
2,5  сечение жилы, мм2
660  рабочее напряжение, В
Нормативные акты
ТУ 16.К73.О5-93  обозначение технических условий завода-изготовителя

     Видео представит инструкцию монтажа соединительной муфты для кабеля КГН:

Конструктив проводника

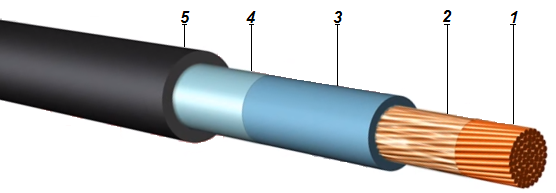

На рисунке обозначены позициями конструктивные элементы кабеля:

shema_KGN

1 – жила – многопроволочная, всегда круглой формы, выполнена из медных проволок. В процессе производства проволоки проходят процесс лужения оловянно-свинцовым припоем ПОС-40, содержащий 40% олова и 60% свинца. Число жил четыре. Три фазных (по 4,0 кв. мм каждая) и жила заземления(2,5 кв. мм);

2 – жила обмотана полиэтилентерефталатной пленкой, защищающей от слипания жилы, которая при эксплуатации нагревается, с изоляцией;

3 – изоляция представляет собой слой из наиритовой резины или бутадиенового каучука – РТИ-1;

Жилы скручены между собой с шагом, не превышающемшестнадцать наружных диаметров по всей его длине. Жилы маркируются двумя способами. Отличным цветом изоляции: «земля» – желто-зеленый,фазы – чёрный, коричневый, синий. Нанесением цифр: «0» - земляной провод, «1 - 3» - фазы.

4 – поверх всех жил накладывается слой из того же материала, что в поз. 2, он предохраняет от слипания резиновых изоляции жилы и наружной оболочки кабеля. Это отличает его конструкцию по составу от других типов кабелей. Иногда пленку заменяют тальком;

5 – внешняя оболочка - из полихлоропреновой резины РШН-1, отличается маслостойкостью и негорючестью, что значительно улучшает эксплуатационные характеристики проводника и расширяет область применения.

Границы применения и технические параметры

     Напряжение, при котором используется проводник, – 660 вольт переменного (до 400 Гц); постоянное – 1000 вольт. Стандартное исполнении кабеля (при хождении судов в умеренных широтах) используется зимой (-30 °С) и летом (+50 °С). Нагрев жилы длительное время возможен до +75 °С.

     Прокладка проводника без подогрева проводится при морозе не ниже -15 градусов. Изгибать кабель допускается радиусом равным восьми его внешних диаметров. Не поддерживает горения в одиночных линиях. Сопротивление изоляции на уровне 50 мОм/км. По гарантии срок действия продолжительностью всего полгода, по факту – около 2,5 года.

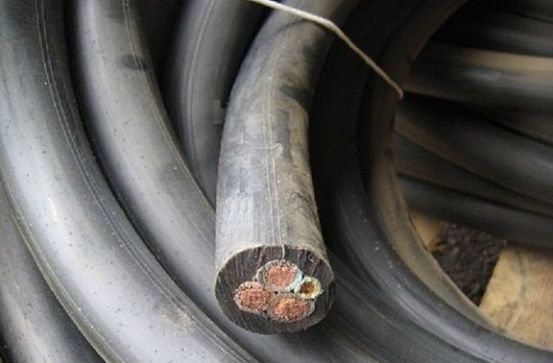

KGN kabel

     Ниже приводятся конструктивные и технические данные, характеризующие КГН 5х2,5-660:

 Допустимая токовая нагрузка, А  Длительная допустимая температура нагрева жил°С  Растягивающее усилие на 1 мм2 суммарного сечения всех жил, Н
3075250



     Малый срок службы не повлиял на популярность КГН 5х2,5-660 из-за возможности применять для подключения электрических приборов большой мощности. Материалы, использованные при производстве, позволили применять проводник в условиях высокой влажности, при наличии в окружающем воздухе паров масел, щелочей, кислот, дезинфицирующих веществ.

     Широкая зона применения от шахт, морских и речных судов до предприятий сельского хозяйства гарантировала кабелю высокий рейтинг среди изделий кабельно-проводниковой продукции. Работаете, в условиях повышенной влажности воздуха, с присутствием щелочей, бензинов, кислот или в аграрном секторе, где возникает необходимость подключения к электропитанию подвижных механизмов и приборов, используйте для этих целей КГН 5х2,5-660.

     Информацию получайте на нашем сайте. За покупкой обращайтесь в московский интернет-магазин. Цены – доступные, оформление – быстрое, качество – отличное. Доставка приобретенного товара во все регионы России.

     Сюжет про одно из предприятий, которое выпускает КГН и другие марки кабеля, представлен в видео ниже.:
