Кабель ПБПнг(A)-HF 5х16ок(N,PE)-1

Сарансккабель
Цена Наличие Заказ
В наличии
м
Купить в 1 клик
Купить ПБПнг(A)-HF 5х16ок(N,PE)-1
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Сарансккабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: ПБПнг(A)-HF 5х16ок(N,PE)-1 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки
Характеристики
Марка ПБПнг(A)-HF 5х16ок(N,PE)-1
Количество жил 5
Материал жилы медь
Материал изоляции композиция из полимеров без содержания галогенов
Материал оболочки композиция из полимеров без содержания галогенов
Сечение, мм 16
Номинальная частота, Гц 50
Длительно допустимый нагрев, °С +70
Макс. нагрев при КЗ, °С +160
Температура окружающей среды, °С -50 до +50
Относительная влажность воздуха (t° до 35°С), % 98
Наружный диаметр, мм 24
Срок службы, лет 30
ГОСТ, ТУ 31996-2012
Масса (расчетная), кг/м 1,5
Допустимый нагрев при перегрузке, °С +90

Сфера использования, отличительные особенности

     Силовой бронированный негорючий кабель ПБПнг(A)-HF 5х16ок(N,PE)-1, предназначение которого – подключение к электропитанию различных сооружений, если существует возможность механических повреждений во время проведения монтажных работ и в период эксплуатации. Широкий ассортимент кабельно-проводниковой продукции нашего интернет-магазина удовлетворит самых требовательных заказчиков. На сайте XCabel вы сможете купить кабель по низкой цене. Поставка в Москву и другие регионы страны.

     Наличие стальной брони служит защитой от повреждений. Композиция из полимеров, не содержащих в своем составе галогенов и обладающая низкой пожарной опасностью, выбрана в качестве материала изоляции и оболочек проводника. Еще одно её замечательное свойство: она не выделяет токсичных и химически активных коррозионных газов во время тления и возгораний.

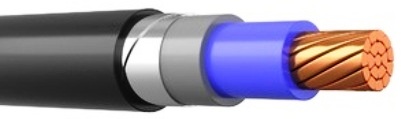

PBPng(A)-HF_kabel

     Именно это позволяет широко применять проводник в сооружениях, где постоянно находится большое количество людей и дорогостоящее оборудование:

  • зрелищные и развлекательные комплексы;
  • торговые центры;
  • спортивные сооружения;
  •  офисы с работающими компьютерами;
  • учреждения с наличием микропроцессорной техники;
  • детские сады;
  • лечебные и профилактические заведения.

     Проводник используют для разводки линий питания и контроля за работой электрического оборудования на промышленных объектах и на атомных электростанциях. Допускается прокладка в земляных траншеях, применение в трассах с различными уклонами и вертикальными участками. Кабель используют в прокладках пучками.

     За подробной информацией обращайтесь на наш сайт. Всегда доступны сведенья о наличии на складах, оптовой стоимости и ценах в розницу, технических параметрах и способах оформления заявок на приобретение трехжильного кабеля ПБПнг(A)-HF 5х16ок(N,PE)-1. В интернет-магазине столицы к вашим услугам внимательное быстрое обслуживание, наличие всех необходимых документов и сертификатов на кабельную продукцию. Отличное качество товара при доступных ценах. По требованию клиента выполняем доставку во все регионы страны.

Аббревиатура и ее прочтение

Что кроется за каждой буквой и знаком в этой записи: ПБПнг(A)-HF 5х16ок(N,PE)-1 ГОСТ 31996-2012.

Материал жил
отсутствие буквы А  жила медная
Материал изоляции жил
П  композиция из полимеров, в которой нет галогенов
Дополнительная защита
Б  наличие броня
Оболочка кабеля
П  внутренняя и наружная тоже изготовлены из полимерной композиции без содержания галогенов
Маркировка по пожарной безопасности
нг  не поддерживает горения при прокладке в пучках
(А)  индекс «не распространяющий горение по категории А»
HF  во время возникновения тления и пламени не образуются газообразные соединения, химически активные в плане коррозии (Halogen Free)
Цифровая маркировка
5  число жил
16  сечение, мм2
1  напряжение, кВ
Нормативные акты
изготовление по ГОСТ или ТУ  ГОСТ 31996-2012

     Далее представлена история одного из ведущих заводов-производителей кабеля, его основные ценности и миссия, перечень выпускаемых изделий:

Элементный состав проводника

Все составляющие кабеля отлично видны на рисунке:

PBPng(A)-HF_shema

1 – основной элемент – жила, по которой проходит электрический ток.

2 – на каждую наносится слой изоляции из полимерной композиции, не содержащей галогенов. Фазная – любого цвета из разрешенных ГОСТом, нулевая – синего цвета, заземляющая – из двух цветов зеленого и желтого. Жилы свиты в сердечник и образуют скрутку.

3 – из того же материала, что в поз. 2, выполняется внутренняя оболочка с одновременным заполнением образовавшихся пустот.

4 – поверх оболочки накладывается внахлест обмотка из двух стальных оцинкованных лент, это защитная броня.

5 – наружная оболочка в виде шланга, выполненного из того же материала, что в поз. 2, 3, покрывает всю конструкцию.

Границы применения, некоторые технические данные

     Переменное напряжение до 1,0 кВ – является номинальным для работы. Проводник начинает функционировать на сильном холоде (-50°С) и нормально работает, если нагрев воздуха доходит до +50°С. Предшествующий монтажу прогрев кабеля не нужен, когда мороз не опускается ниже -15°С. Укладывая проводник на поворотах трасс, необходимо следить, чтобы радиус изгиба был в семь с половиной раз больше внешнего диаметра самого кабеля. Рекомендуется прокладка проводника пучками (группами), что не вызывает распространения горения.

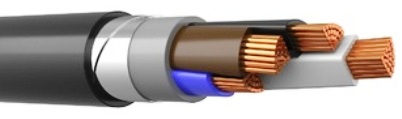

PBPng(A)-HF_cabel

     Считается допустимым нагрев токопроводящих жил:

  • во время нормального функционирования длительный – до +70°С;
  • в момент короткого замыкания – до +160°С;
  • при перегрузке – +90°С.

     Возможно использование изделия на трассах с любыми уклонами, включая вертикальные. Соблюдение всех правил (транспортировка, хранение, эксплуатация) доводит время службы изделия до тридцати лет.

     Информация, представленная в таблице, взята из нескольких источников:

Продолжительность короткого замыкания, сек Климатическое исполнение  Класс жилы по ГОСТ 22483Показатель токсичности,  г/м3 Класс пожарной опасности  Номинальное переменное напряжение, кВ Цвет изоляции жил
не более 5 ХЛ, Т2более 40 П1б.8.1.2.1  1серый, коричневый, синий, чёрный, зелёно-желтый



     Многообразие видов кабеля и провода представлено далее:
