Кабель ВБШвнг(А) 5х1,5ок(N,PE)-0,66

Цена Наличие Заказ
58
RUB
В наличии
м
Купить в 1 клик
Купить ВБШвнг(А) 5х1,5ок(N,PE)-0,66
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Эм-кабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: ВБШвнг(А) 5х1,5ок(N,PE)-0,66 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки

Содержание:

Характеристики

Марка
ВБШвнг(А) 5х1,5ок(N,PE)-0,66
Количество жил
5
Материал жилы
медь
Материал изоляции
поливинилхлорид
Материал оболочки
поливинилхлорид
Сечение, мм
1,5
Номинальная частота, Гц
50
Номинальное напряжение, кВ
0,66
Длительно допустимый нагрев, °С
+70
Допустимый нагрев при аварийном режиме, °С
+90
Макс. нагрев при КЗ, °С
+160
Температура окружающей среды, °С
-50 до +50
Относительная влажность воздуха (t° до 35°С), %
98
ГОСТ
ТУ 16.К13-030-2003
Масса (расчетная), кг/км
157
Наружный диаметр, мм
9,1
Срок службы, лет
30

ВБШвнг(А) 5х1,5ок(N,PE)-0,66 и его использование

     ВБШвнг(А) 5х1,5ок(N,PE)-0,66 является силовым бронированным кабелем. Область его применения - энергетические и промышленные объекты, для подвода питания и распределения по устройствам самого объекта.

     Он применяется в трассах:

  • под землей, независимо от активности почвы в плане коррозии и присутствия блуждающих токов;
  • по воздуху даже при существовании возможности механических повреждений;
  • в постройках с различной влажностью, вплоть до частично затапливаемых.

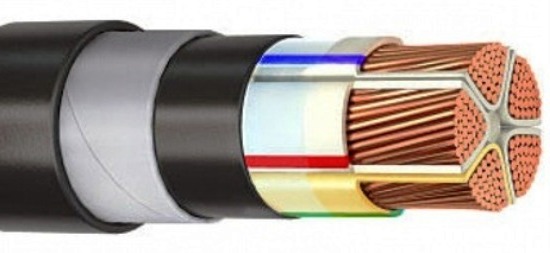

Kabel vbshvhg(A)

     Желающие узнать больше о данном проводнике могут зайти на наш сайт. Для приобретения необходимого товара обращайтесь в интернет - магазин города Москвы.  Покупка будет доставлена в регион по желанию покупателя.

Расшифровка маркировки

     Обратим внимание на запись: ВБШвнг(А) 5х1,5ок(N,PE)-0,66

Материал жил
отсутствие буквы А  медные жилы
Материал изоляции жил
В  поливинилхлоридный пластикат
Дополнительная защита
Б  защитная броня
Оболочка кабеля
Шв  шланг из ПВХ пластиката
Маркировка по пожарной безопасности
нг  не распространяет горения при прокладке группами
(А)  класс пожарной опасности
Цифровая маркировка
1 число  количество жил (5)
2 число  сечение жил (1,5)
3 число  величина напряжения (0,66)
Исполнение
мк  многопроволочная круглая
ок  однопроволочная круглая
мс  многосекторная
N  нулевая жила
PE  жила заземления
Нормативные акты
Изготовление по ГОСТ или ТУ  ТУ 16.К13-030-2003

     С одним из заводов, производящих кабель данной марки, можно ознакомиться на видео:

Конструктивные особенности

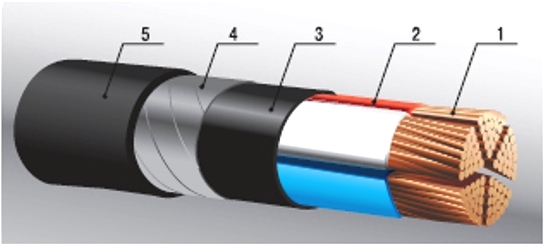

     Составляющие проводника видны на фото в разрезе:

vbshvng(A) shema

1 - жилой является цельная проволока из меди;

2 - изоляцией служит ПВХ пластикат, горючесть которого снижена;

В этом кабеле одна жила - фазная, цвет ее изоляции в нашем случае - серый; вторая - заземляющая - РЕ (зелено-желтая); третья - нулевая - N (голубая). Изоляция фазной жилы может иметь любой цвет (от черного до бирюзового), исключение составляют цвета: желтый, зеленый, голубой (синий), которыми обозначаются PE и N жилы.

3 - жилы скручены между собой, поверх наложен слой, материалом служит поливинилхлоридный пластикат, горючесть которого понижена;

4 - две оцинкованные ленты из стали, намотанные внахлест без промежутков, выполняют роль брони;

5 - внешний слой представляет собой шланг из поливинилхлоридного пластиката пониженной горючести.

Применение и технические характеристики

     Данная модификация относится к негорючим бронированным кабелям. Эти его качества являются основными критериями при выборе области его использования. Броня в его составе позволяет использовать кабель в трассах, прокладываемых под землей. Присутствие в грунте, где проходят трассы, любой коррозионной активности (от слабой до высокой) или наличие блуждающих токов не может служить причиной отказа от его применения. Так же и на воздухе при наличии опасности механических повреждений во время эксплуатации остается возможность его применять.

     Годится он для прокладки:

  • в сырых и сухих постройках;
  • кабельных полуэтажах;
  • коллекторах;
  • в постройках с большой вероятностью возникновения пожаров;
  • в зонах повышенной опасности взрывов.

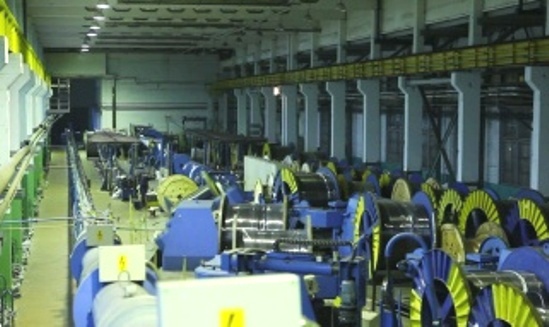

Zavod vbshvng(A)

     Трассы , где следует применять ВБШвнг(А) 5х1,5ок(N,PE)-0,66 могут быть горизонтальными, наклонными и вертикальными. Свойство не поддержания горения при прокладке в пучках позволяет использовать его не только в одиночных трассах, ни и при монтаже группами. Исправная работа наблюдается при пятидесятиградусном морозе и такой же плюсовой отметке. Если мороз не опускается ниже - 15°, можно вести прокладку магистралей, не применяя предшествующий подогрев используемого кабеля. Если в трассах присутствуют участки с поворотами, необходимо соблюдать условие, что радиус изгиба не может становиться меньше семи с половиной внешнего диаметра.

     Допустимые величины токов:

   Прокладка кабеля      Токи нагрузки кабеля, А      Токи короткого замыкания, кА
На воздухе210,17
В земле27



     Широкая область применения этой модификации обусловлена наличием в его конструкции брони, защищающей кабель от механических повреждений в период эксплуатации. Поливинилхлоридный пластикат пониженной горючести дает возможность использовать его в зонах повышенной опасности возгораний и взрывов. Широкая возможность использования этого вида кабеля для прокладывания трасс в грунте (траншеях), на открытом воздухе, в помещениях с различными степенями влажности, в пожароопасных и взрывоопасных местах говорит о приоритетном использовании его в случаях тяжелых эксплуатационных условий.

     Получить полную информацию об интересующем кабеле доступно на нашем сайте. Быстро и легко купить нужный товар по лучшей из предлагаемых на рынке цен в интернет - магазине города Москвы. Предлагается доставка в любую область страны.

     С работой кабльного завода ознакомит видео-ролик ниже:
