Кабель ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1

Сарансккабель
Цена Наличие Заказ
В наличии
м
Купить в 1 клик
Купить ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Сарансккабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки
Характеристики
Марка ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1
Материал жилы медь
Материал изоляции пластикат из ПВХ
Материал оболочки пластикат из ПВХ
Влажность воздуха при t 35°С, % 98
Температура окружающей среды, °С от -50 до +50
Наружный диаметр, мм 21
ГОСТ, ТУ ГОСТ 31996-2012
Сечение жил, мм 4
Монтаж при температуре не ниже, °С -15°С
Длительно допустимая температура нагрева жил кабелей при эксплуатации, °С 70
Допустимая температура нагрева жил в режиме перегрузки, °С 90
Масса, кг/м 0,7

Основные отличия и область применения

     ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1 силовой пятижильный кабель, не распространяющий горение даже при прокладке пучками, кроме того у него низкое образование дыма и газов при горении. Он выполняет роль транслятора электрической энергии с последующим ее распределением в стационарных установках. Необходимо купить кабель по низкой цене? Обращайтесь к менеджерам нашего сайта в Москве.

     Медь, отличающаяся высокой проводимостью, служит материалом для изготовления жил, выполняя качественную передачу электрической энергии. Огнестойкость кабеля обеспечивается термическим барьером, выполненным слюдосодержащими лентами, что доводит работоспособность проводника в зоне огня до трех часов. Изоляцией жил служит поливинилхлоридный пластикат, обладающий пониженной горючестью, из этого полимера сделаны внутренняя и внешняя оболочки, которые надежно защищают кабель.

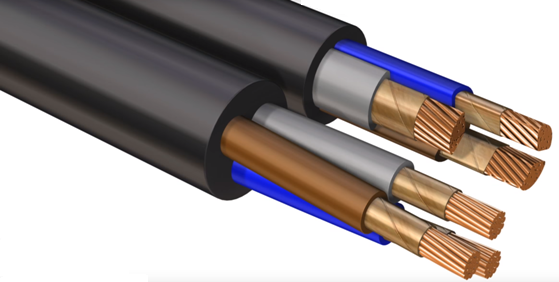

kabel_silovoy_vvgmnga-frls

Его используют:

  • при монтаже систем безопасности АЭС;
  • для подведения электропитания к оборудованию, использующемуся при ликвидации возгораний;
  • в цепях, обеспечивающих снабжение электроэнергией в аварийных ситуациях.

     Проводник нашел применение в различных установках и устройствах систем пожаротушения:

  • пожарной сигнализации;
  • оповещения;
  • освещения путей эвакуации и запасных выходов для вывода людей;
  • питания насосов, используемых при тушении пожаров;
  • удаления образующегося при возгораниях дыма;
  • функционирования приточной вентиляции;
  • обеспечения исправной работы лифтов для эвакуации людей.

     Ознакомиться с полной технической информацией, узнать о способах оформления заказов, стоимости товаров можно на нашем сайте. Совершить покупку нужного объема кабеля ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1 легко и просто в интернет-магазине Москвы. Здесь вам окажут помощь в выборе товара и оформлении документов. Высокое качество при доступных ценах гарантируется сертификатами на кабельную продукцию. Доставка в кратчайшие сроки производится по первому требованию покупателя.

Прочтение обозначения

Что скрывает маркировка кабеля: ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1 ГОСТ 31996-2012

Материал изоляции токопроводящих жил
В  изоляция жил выполнена из поливинилхлоридного пластиката
Оболочка кабеля
В  поливинилхлоридный пластикат
Степень защиты
Г  кабель «голый», т. е. нет защитных покровов
Исполнение жил
м  многопроволочное
Маркировка по пожарной безопасности
нг  проводник не поддерживает горение
А  показатель пожарной опасности
                FR  кабель обладает стойкостью к воздействию открытого пламени (flame-resistant)
LS  горение и тление не приводит к образованию большого количества дыма (Low smoke)
Цифровая маркировка
5 количество жил
4  их сечение (мм)
1  напряжение (кВ)
Нормативные акты
изготовление по ГОСТ или ТУ  ГОСТ 31996-2012

     Видео поможет ознакомиться с техническими характеристиками кабеля:

Строение кабеля

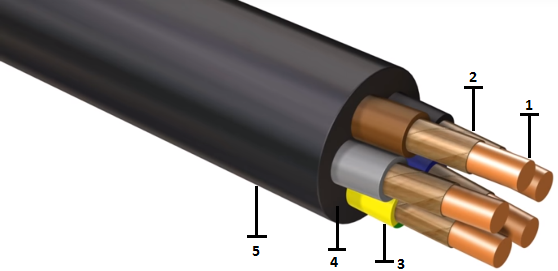

Из каких элементов состоит данный кабель. На рисунке можно рассмотреть все составляющие проводника:

1 – главной деталью является токопроводящая жила. Она состоит из пучка медных проволок небольшого диаметра, скрученных между собой. Она круглая.

2 – жила обмотана двумя лентами, содержащими в своем составе слюду. Они являются термическим барьером и защищают жилу от действия высокой температуры.

3 – сверху накладывается слой поливинилхлоридного пластиката, пожарная опасность которого понижена, а образование дыма при воспламенении незначительно. Для идентификации жил цвет изоляции каждой подбирают свою. Фазные жилы чаще коричневого, черного и серого цвета. Изоляция нулевой жилы всегда голубая (синяя), заземляющая делается двухцветной: желто-зеленой.

Жилы скручиваются вокруг общей оси, образуя скрутку.

4 – скрутка покрывается внутренней оболочкой из ПВХ пластиката, идентичного указанному в поз. 3, при этом заполняются все пустоты между жилами.

5 – наружная оболочка выполнена из такого же полимера, что указан в поз. 3, 4.

shema_vvgmngA-frls

Сведения о технических параметрах

     Кабель служит для трансляции и распределения электрической энергии в сетях с номинальным напряжением 0,66 и 1,0 кВ переменного тока частотой 50 Гц в установках неподвижного типа. Диапазон функционирования начинается с больших морозов -50°С и продолжается до сильного нагрева окружающего воздуха +50°С. Разрешение на проведение монтажно-прокладочных работ без предварительного прогрева изделия действует, если мороз не превышает -15°С. Распространение горения не происходит даже при выполнении групповой прокладки кабелей.

     Допустимый нагрев жил не должен превышать:

  • во время эксплуатации длительно +70°С;
  • при перегрузке +90°С;
  • в момент возникновения короткого замыкания +250°С.

     По условиям невозгорания предельное значение температуры нагрева жил не должно превысить +400°С. Нормальная работа изделия во время пожара продолжается в течение 180 минут. Уклон трасс, включая вертикальные участки, не влияет на работу кабеля. При соблюдении установленных правил срок службы превысит 30 лет.

     В таблице приведены основные параметры кабеля:

ПараметрЗначение
  Климатическое исполнениеВ
  Категория размещения1-5 по ГОСТ 15150
  Продолжительность короткого замыкания, с5
  Код ОКП35 3371
  Класс пожарной опасности П1б.7.2.2.2
  Предельная температура по условию невозгорания кабеля при КЗ, °С+400
  Строительная длина, мот 200



     Для монтажа трехфазных линий с наличием нулевого и заземляющего проводника удобно пользоваться пятижильным кабелем ВВГмнг(A)-FRLS 240 5х4ок(N,PE)-1, если предстоит эксплуатация в пожароопасных зонах, в условиях атомных электростанций или других сложных обстоятельствах. Это надежный в работе огнестойкий проводник с продолжительным периодом использования.

     В столичном интернет-магазине всегда в наличии нужное количество любого кабеля. Сотрудники-профессионалы придут на помощь при выборе и оформлении покупки. У нас лучшие из представленных на рынке цены. Превосходное качество продукции гарантируется сертификатами. Магазин производит доставку купленного товара в кратчайшие сроки во все регионы страны по первому требованию клиента.

     Видео ознакомит с информацией о буквенно-цифровой маркировке кабеля и провода:
