Кабель ВВГнг(A)-LS 1х2,5ок-0,66

Сарансккабель
В наличии
Цена:
15c
22c
RUB In stock
Доставка: Москва и регионы
м
Купить в 1 клик
Купить ВВГнг(A)-LS 1х2,5ок-0,66
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!
0.0 (голосов 0)
5 stars - based on 1 reviews 5
Производитель - завод Сарансккабель

Описание кабеля

Силовой кабель с одной медной жилой ВВГнг(A)-LS 1х2,5ок-0,66 отличает низкое выделение дыма и газов при тлении и горении. Он широко используется в сетях с заземленной или изолированной нейтралью источника. Применяется на промышленных объектах и в энергетических системах АЭС. Прокладывается группами в трассах, содержащих участки разного уровня, включая и вертикальные.

Ведут трассы:

  • В воздухе, если исключена опасность повреждений механического характера во время эксплуатации.
  • В сухих или влажных помещениях.
  • В каналах.
  • В коллекторах.
  • В шахтах.
  • В кабельных полуэтажах.
  • По мостам.
  • В частично затапливаемых помещениях с любой степенью коррозийной активности среды.

Маркировка и ее буквенная расшифровка

В обозначении зашифрованы материалы, из которых сделан кабель, и указаны его отличительные особенности:

  • В – винил, изоляция жилы из негорючего поливинилхлоридного пластиката, выделения газов и дыма при возгорании снижены.
  • В – винил, оболочка из негорючего поливинилхлоридного пластиката с пониженным выделением дыма и газов при горении..
  • Г – «голый», т.е., в изделии отсутствует защитный покров, броня.
  • нг – проводник негорючий, при прокладке пучками (группами) не происходит распространения горения.
  • (А) – индекс пожарной безопасности по категории А, не распространяет горения.
  • LS – (Low Smoke) выделение незначительных объемов газов и дыма при горении и тлении.
  • 1 – число жил.

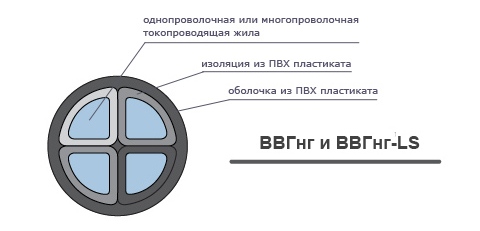

Элементы конструкции

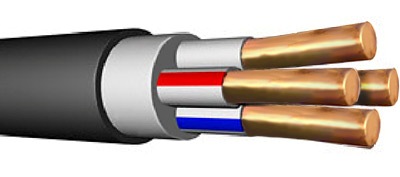

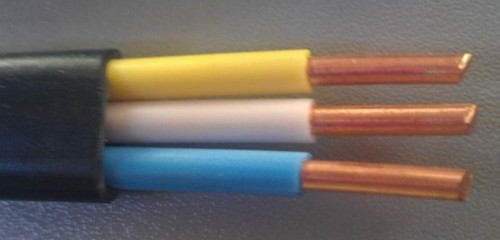

Силовой медный кабель ВВГнг(A)-LS 1х2,5ок-0,66 изготавливают из одной токопроводящей жилы, которые изолируют пластикатом из ПВХ. Толщина пластиката не менее 0,5 мм. Для удобства при монтаже изоляция выпускается разных цветов. Например, синий цвет для маркирования нулевой жилы, желтый и зеленый – для защитной. На них после скручивания надевается ПЭТ-пленка. При этом каждый предыдущий виток перекрывается соседним. ВВГнг(A)-LS 1х2,5ок-0,66 не содержит заполнение пластикатом. Итоговый этап – наматывание шлангового поливинилхлорида с пониженной горючестью. Он защищает провод от разрушающих внешних воздействий.

Назначение и области применения

Чтобы сохранить время работы кабеля свыше 30 лет, следует придерживаться установленных правил.

  • Номинальное переменное напряжение 0,66 и 1,0 кВ частотой 59 Гц.
  • Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
  • -50/+50°С – диапазон рабочих температур.
  • До -15°С – допустимое снижение температуры для прокладки и монтажа без предварительного прогрева кабеля.
  •  Не выше 3200 Н допускается растягивающее усилие при прокладке проводника.
  • При +35°С допустимой является относительная влажность воздуха до 98%.

Качество материалов, примененных в производстве, сказывается на некоторых параметрах и характеристиках кабеля:

  • От степени очистки меди зависит величина активного сопротивления жилы (1,15 – 1,16) Ом/км.
  • Величина сопротивления изоляции зависит от свойств используемого ПВХ пластиката (5,8 – 7,0) МОм/км.
  • Наружный диаметр зависит от величины толщин всех слоев (19,0 – 23,1) мм.
  • Не меньше 7,5 наружных диаметров необходимо выдерживать радиус изгиба кабеля при прокладке (143 – 173) мм.
  • Вес кабеля колеблется из-за разного веса составных частей конструкции (950 – 1190) кг/км.

Для правильного выбора элементов кабеленесущих систем необходимо брать во внимание вес и наружный диаметр.

При выборе режима работы учитываются допустимый нагрев жил и нагрузки по току.

Температура нагрева жил допускается:

  • Нормальный режим продолжительное время – +70°С.
  • Перегрузка – +90°С.
  • Короткое замыкание – +160°С.
  • По условию невозгорания при К.З. – +350°С.
  • Продолжительность короткого замыкания не больше 5 секунд.

Допустимый нагрев жил и токовые нагрузки проводника определяют режим работы изделия.

Допустимые температуры нагрева жил:

  • +90°С – длительное время в нормальном режиме работы.
  • до +90°С – при авариях и перегрузке.
  • предельная +160°С – при возникновении короткого замыкания.
  • +350°С – по условию невозгорания при К.З.
  • Продолжительность короткого замыкания не больше 5 секунд.

Токовые нагрузки:

а) в нормальном режиме:

  • (78 – 84) А – на воздухе.
  • (94 – 102) А – на земле.

б) в условиях перегрузки:

  • 90 А – на воздухе.
  • 107 А – на земле.

Величину тока короткого замыкания – 1,74 кА – учитывают при выборе сечения токопроводящих жил, чтобы избежать расплавления жил и выхода из строя подключенных устройств при коротком замыкании.

Способы монтажа

Применение ВВГнг(A)-LS 1х2,5ок-0,66 не подразумевает ограничения на разности уровней прокладывания кабеля. Температура окружающей среды при прокладке должна быть выше -15°С. При этом рабочий диапазон не регулируется, а рабочая допустимая температура эксплуатации токопроводящей жилы + 70°С.

Существует несколько видов прокладки кабеля ВВГнг(A)-LS 1х2,5ок-0,66:

  1. Открытая. Производится по поверхностям гипса, бетона, кирпича и других негорючих материалов. Возможен монтаж по подвесным сооружениям;
  2. В кабеленесущих конструкциях. В трубах, кабельных лотках, коробах допускается только пучком;
  3. Скрытая. Популярное решение для жилых помещений. В таком варианте кабель укладывают в штрабах, бороздах. Исключение составляют стены деревянных домов;
  4. В земле. Рекомендуется только совместно с применением защиты в виде труб и тоннелей.

Рассмотрим отличия основных характеристик между кабелем типа АВВГ и ВВГ.

Купив качественную продукцию, Вы получаете гарантии надежности и безопасности. ВВГнг(A)-LS 1х2,5ок-0,66 практичный и выгодный вид кабеля для электромонтажных работ любых видов. А приемлемая цена позволит остаться в рамках бюджета. Перед тем как купить нужную марку, внимательно ознакомьтесь с техническими и токовыми характеристиками. От параметров зависит цена. Наша компания реализует кабель оптом и в розницу. Уточнить стоимость и купить кабель в Москве можно по конкурентоспособной цене.

Марка ВВГнг(A)-LS 1х2,5ок-0,66
Материал жилы Медь
Количество жил 1
Вес (кг/м) 0,05
Наружный диаметр (мм) 5,9
Активное сопротивление жилы (ом/км) 12,6
Допустимый радиус изгиба (мм) 53,1
Допустимая токовая нагрузка при прокладке на воздухе (А) 22
Допустимая токовая нагрузка при прокладке в земле (А) 30
Допустимый ток односекундного короткого замыкания (кА) 0,17
Номинальное переменное напряжение (кВ) 0,66
Диапазон температур эксплуатации (°С) от -50 до +50
Срок службы 30 лет
Код ОКП 35 2122, 35 3371
Класс пожарной опасности по ГОСТ-Р 53315-2009 П1б.8.2.2.2.
Максимальная мощность при прокладке в воздухе, 220V (кВт) 6,45
Максимальная мощность при прокладке в земле, 220V (кВт) 8,8
Максимальная мощность при прокладке в воздухе, 380V (кВт) 14,48
Максимальная мощность при прокладке в земле, 380V (кВт) 19,74
Материал изоляции ПВХ
Материал оболочки ПВХ
