АПвБбШп

Область применения кабеля АПвБбШп

     В производстве изоляции для данного проводника используется сшитый полиэтилен, полученный методом силанольной сшивки. Процесс получения этого материала идет химическим способом с участием полиолефинов на молекулярном уровне. При этом линейные цепочки полиэтилена соединяются в молекулярную трехмерную сетку. Купить марку АПвБбШп по лучшей цене в Москве можно в нашем интернет-магазине XCabel. Реализуем кабель оптом и в розницу.

     Изменение структуры исходного материала привело к значительному улучшению качества полученного сшитого полиэтилена, а, значит, и улучшению свойств самого кабеля:

  • увеличенная пропускная способность, т. к. выросла допустимая температура жилы;
  • большая величина тока термической устойчивости во время короткого замыкания;
  • маленькие диэлектрические потери;
  • высокая влагостойкость;
  • снижение габаритов и массы проводника;
  • возможность использования на трассах с уклонами.

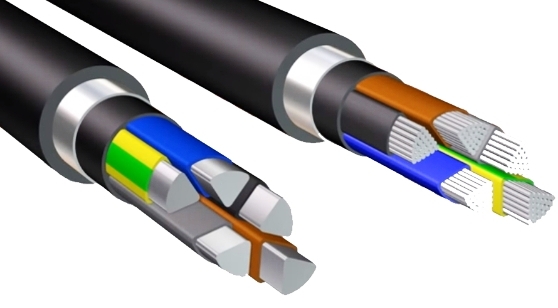

     kabel APvBbShp

     Возникающие в процессе силанольной сшивки, энергетические связи между молекулами, значительно сильнее, чем при других видах сшивки. Процесс является экологически чистым, более дешевым и проходит за короткое время. Но из-за ограниченной термостойкости применение этого материала ограничивается кабелями на низкое напряжение.

     Прокладка данного проводника может проводиться в:

  • земле, независимо от степени активности в плане коррозии и наличия блуждающих токов;
  • болотистой местности;
  • зданиях с большим содержанием влаги;
  • воде.

     Не рекомендуется применять в грунте, где может происходить его просадка, и на высоте выше 4300 метров над уровнем моря при условии действия механических растяжений. Этот вид силового бронированного кабеля достаточно прочный и долговечный. Его универсальность и приемлемая стоимость привлекают потребителей. Более подробно узнать о его свойствах, цене, наличии на складах можно на нашем сайте. За покупкой необходимого товара стоит обратиться в московский интернет – магазин. Качество товара и цены приятно удивят. Возможна доставка во все регионы страны.

Расшифровка кабеля АПвБбШп

Что скрывается за этим обозначением: АПвБбШп

Материал жил
А  материал токопроводящей жилы - алюминий
Материал изоляции токопроводящих жил
Пв  изоляция жил изготовлена из сшитого полиэтилена
Маркировка по дополнительной защите
Б  наличие брони из двух стальных лент
б  предупреждает об отсутствии защитного слоя, который накладывается под броню и предохраняет изолированные жилы от повреждений
Оболочка кабеля
Шп  внешний покров представляет собой полиэтиленовый шланг
Нормативные акты
ГОСТ  ГОСТ 16442-80

     Видео ознакомит с конструктивными элементами кабеля с изоляций из сшитого полиэтилена, с основными требованиями к прокладке муфт и типами кабельной арматуры:

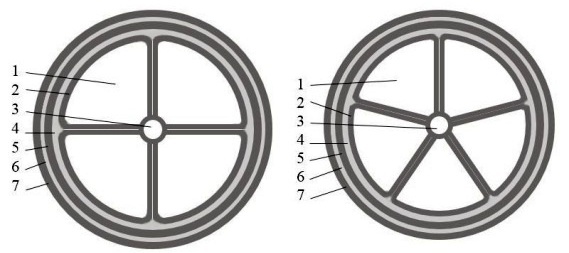

Элементы конструкции кабеля АПвБбШп

Какие элементы составляют конструкцию рассматриваемого проводника:

shema APvBbShp

1 - основным элементом выступает жила, проводящая ток, материал – алюминий.

Она может выполняться из одной цельной проволоки – катанки (однопроволочная).Второй вариант: несколько проволок скручиваются между собой и уплотняются (многопроволочная). Сечение бывает круглым или секторным. Секторная форма позволяет расположить их плотнее. Это дает возможность, имея тот же диаметр изделия, по сравнению с круглой жилой, увеличить сечение жил. Это существенно уменьшает поверхностные токи Фуко, которыеприводят к перегреву проводников.

2 – материалом изоляции выбран полиэтилен силанольной сшивки. Расцветка у каждой жилы своя. Фиксированный окрас только для нулевых (голубой) и у заземляющих – двухцветный (желто-зеленый).

3 – жилы в изоляции скручены вокруг жгута из поливинилхлоридного пластиката в сердечник.

4 – обмотка лентой делается для скрепления конструкции, в случае, если сечение пятьдесят кв. мм и больше.

5 – заполняются все пустоты между отдельными проводниками слоем поясной изоляции (материал - полиэтилен или ПВХ пластикат).

6–две ленты из стали, покрытые тонким слоем цинка, наматываются внахлест, во избежаниенезакрытых промежутков, они служат защитной броней.

7 – наружный слой в виде шланга, изготовленный методом выпрессовки (материал - сшитый ПЭ).

Технические характеристики кабеля АПвБбШп

     Проводник применяется на 1000 вольт, снабжает электроэнергией неподвижные агрегаты. Он используется в горизонтальных, наклонных и вертикальных трассах. Его использование начинается от сильных морозов (-60°) и доходит до больших плюсовых отметок термометра (+50°). Однако монтирование и прокладывание линий разрешено без предшествующего нагрева, если мороз не превышает двадцати градусов. Максимум рабочей температуры жилы - +90°, до +130°допускается ее нагрев в режиме аварии, но не больше, а его продолжительность до шести часов в сутки. В режиме короткого замыкания допустимый нагрев жилы - +250°.

     Прокладывания извилистых трасс предполагает соблюдения условия, что радиус сгиба должен быть больше семи с половиной наружных диаметров проводника. Он безотказно прослужит до тридцати лет, если не было нарушений установленных правил.

provod APvBbShp

     Для разных исполнений представлены некоторые параметры и расчетные величины:

а) наличие трех фазных жил и четвертой – меньшего диаметра (нулевая или заземления):

Жила  Масса, кг/км  Наружный диаметр, мм
фазнаянулевая
  Количество   Сечение, кв. ммИсполнение   Количество   Сечение, кв. мм
310 - 240Ож*16 - 120467 - 373119,6 – 52,4
70 - 240Мп**35 - 1201469 - 396134,1 – 56,4

б) значения для разных исполнений жил:

ЖилаСечение, кв. ммМасса, кг/кмНаружный диаметр, мм
КоличествоИсполнение
4Ож*10 - 240501 - 412020,0 – 53,4
4Мп**4 - 240421 - 380416,2 – 47,7
5482 - 545417,3 – 60,2

* - Ож – однопроволочное исполнение жилы;

** - Мп – многопроволочное.

в) допустимые токи кабеля:

  Сечение жилы, кв. мм  ПрокладкаТоки
нагрузки кабеля, Акороткого замыкания, кА
одножильныймногожильный
 на постоянном токена переменном токе, укладка треугольником вплотнуюна переменном токе
4 - 240на воздухе46 - 63635 - 50134 - 4530,36–21,7
в земле46 - 62944 - 40342 - 397



     Область использования данного типа силового бронированного проводника распространяется на сушу и водные пространства (река, озеро). Прокладывают трассы в грунте и в высокогорных районах. Не становится препятствием присутствие блуждающих токов и высокая коррозионная активность грунта. Наличие уклонов, вплоть до вертикали не ограничивают его использование. Это достаточно прочный влагоустойчивый проводник, способный выдерживать тяжелые условия эксплуатации.

     За полной информацией обращайтесь на наш сайт. Удачной станет покупка необходимого количества АПвБбШп по лучшей цене в интернет - магазине города Москвы. Производится доставка в любой район России.

     Видео покажет момент по затягиванию кабеля АПвБбШп в прокол:
