АВБбШв

Содержание:

Сфера применения АВБбШв

     АВБбШв – силовой бронированный кабель с изоляцией из поливинилхлоридного пластиката. Купить данную марку по лучшей цене можно обратившись в наш интернет магази в Москве. Провдод служит для доставки и перераспределения электрической энергии в стационарных установках. Данный проводник предназначен работать там, где предъявляются высокие требования к безопасности и надежности снабжения электроэнергией.

     Он многофункционален. Места с повышенной влажностью не являются препятствием для его использования. С успехом работает в туннелях, шахтных забоях. Метрополитен – еще один важный объект его применения. Ведут линии в воздухе, когда есть вероятность повреждений. Укладывают в земляные траншеи, если исключены силы растяжения во время работы. Кабель надежно работает во взрывоопасных местах и в зонах возникновения возгораний. Ведется прокладка наклонных трасс. Он повсеместно применяется на промышленных предприятиях. Им широко пользуются в повседневной жизни. Свою широкую популярность он получил благодаря надежности, возможности использования в тяжелых условиях.

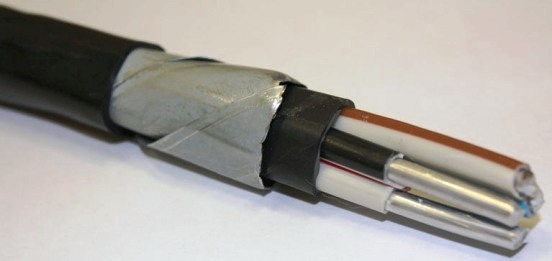

kabel_avbbshv

     Немаловажную роль играет и цена, которая в три – четыре раза ниже, чем у проводников с медными жилами. Правильным выбором для прокладки надежных трасс будет АВБбШв. Наш сайт предоставляет исчерпывающую информацию о данном продукте. За приобретением необходимого кабеля по доступной цене и заявленного качества обращайтесь, не выходя из дома, в интернет – магазин города Москвы. Доставка купленного товара – по первому требованию клиента в любой район страны.

Кабель силовой АВБбШв: маркировка

В маркировке кабеля зашифрованы отличительные особенности его состава:

Материал жил
А  алюминиевые жилы
Материал изоляции жил
В  поливинилхлоридный пластикат выбран в качестве изоляции
Дополнительная защита
Б  проводник имеет в качестве брони слой из двух стальных оцинкованных лент
б  отсутствует внутренний защитный слой – подушка
Оболочка кабеля
Шв  выпрессованный поливинилхлоридный шланг выступает внешним защитным слоем
Нормативные акты
Изготовление по ГОСТ или ТУ  ГОСТ 16442-80

     Производство кабеля можно наглядно увидеть на представленном видео:

Технические характеристики: электрический кабель АВБбШв

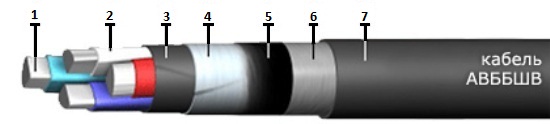

avbbshv

1 – токопроводящая жила (материал - алюминий). Может изготавливаться из цельной проволоки или складываться из нескольких скрученных между собой проволок маленького диаметра. Сечение бывает круглой формы или секторной;

2 – поливинилхлоридный пластикат служит изоляцией жил. С помощью окрашивания изоляции или нанесение цифр осуществляется их маркировка. Нулевые жилы имеют голубой цвет, а заземления – зелено-желтый;

3 – поливинилхлоридной лентой делается поясная изоляция (обматываются отдельные изолированные фазы в единое целое);

4 – навив с перекрытием из двух стальных лент с нанесенным слоем цинка выполняет функцию брони;

5 – защитная прослойка из битумного состава;

6 – слой из полиэтилентерефталатной пленки. Позиции 5, 6 присутствуют в проводниках с сечением больше 6,0 кв. мм;

7 – внешняя оболочка представляет собой выпрессованный поливинилхлоридный шланг.

Кабель марки АВБбШв

     АВБбШв выпускается промышленностью на 0,66 и 1,0 киловольт переменного тока. Разрешается вести монтажные работы и прокладку без предшествующего подогрева кабеля, когда температура не ниже 15 градусов мороза. Изделие успешно работает в условиях низкой (-50°) и высокой температур (+50°). Не происходит возгораний в одиночных линиях.

     Допускается нагрев жил на длительное время при эксплуатации до +70°, при возникновении аварий - до +80°, а максимум допустимый во время пятисекундного короткого замыкания до +160°. Выполняя прокладку извилистых трасс, выкладывать кабель необходимо с радиусом, превышающим его наружный диаметр в 7,5 раза в случае многожильного исполнения и десять – для одножильного. Время работы в аварийном режиме не может превысить восемь часов в сутки, причем за все время службы не больше тысячи часов. Если не нарушаются рекомендованные правила, время работы достигает тридцати лет.

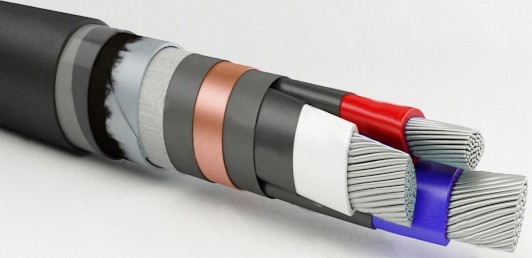

kabel avbbshv

     Приведем некоторые данные, характерные для АВБбШв:

а) все жилы одинакового сечения:

  Напряжение, кВ  Жила  Масса, кг/км    Наружный диаметр, мм
  Количество    Сечение, кв. мм
0,6622,5* - 50*244* - 1054*13,0* – 28.9*
  1,070- 2401137 - 271128.0 – 42,9
32,5* - 240*271* - 3507*13,5* – 47.5*
70- 2401438 - 373031.4 – 50,5
42,5* - 240*306* - 4428*14,4* – 52,6*
16- 240855 - 467623.9 – 55,6
52,5* - 50*343* - 1732*15,4* – 36.0*
10- 240792 - 603923.1 – 65,3



* - однопроволочное исполнение

б) четырехжильный кабель, исполнения – 3 фазные и 1 нулевая (меньшего сечения):

  апряжение, кВ  Жила  Масса, кг/км    Наружный диаметр, мм
фазнаянулевая
  Количество    Сечение, кв. мм    Количество    Сечение, кв. мм
 1,0 32,5- 240 14,0* - 120*549* - 4035*19.2 – 52,1
70- 24035* - 120*1564 - 403532.7 – 52,1
35 - 1201645 - 432834.5 – 56,5



* - однопроволочное исполнение

Допустимые токи:

  Напряжение, кВ    Число жил    Сечение, кв. мм  Допустимые токи
  нагрузки кабеля, А    короткого замыкания, кА
на воздухев земле
1,022,5 - 5025 - 15933 - 1760,18 – 3,38
32,5 - 24021 - 36928 - 3550,18 – 17,54



     Этот проводник сможет обеспечить эксплуатацию на продолжительное время в сложных ситуациях. На нашем сайте представлена полная информация об этом изделии кабельной промышленности. В московском интернет – магазине помогут быстро оформить заказ и приобрести нужный товар надлежащего качества по доступной цене. Доставка гарантируется в любой регион России.

     Видео ознакомит с буквенно-цифровой маркировкой электрических проводов и кабелей:
