Кабель КГ: область применения и описание

     Силовой кабель с медными жилами КГ широко применяется для подключения к питающей сети различных переносных устройств. Его способность работать на открытом воздухе в любых погодных условиях (при минусовой температуре) незаменима на стройках. Он отличается большой гибкостью и возможностью использования в устройствах с высокой вибрацией.

     С его помощью подключают мощные электроприборы и передвижные механизмы:

  • сварочные аппараты;
  • генераторы;
  • тепловые пушки;
  • шагающие экскаваторы;
  • погружные насосы;
  • краны.

     Кабель отлично функционирует в закрытых помещениях и на улице. Его крепят к тросам и проводят линии на эстакадах, в случаях, когда предпринимаются все меры безопасности.

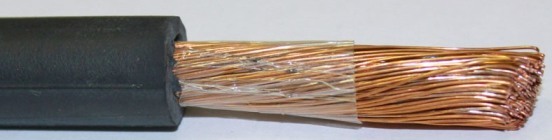

kabel_KG

     Области, где используется кабель КГ, охватывают:

  • озера;
  • реки;
  • суда речного флота;
  • закрытые здания;
  • открытые пространства.

     Для подключения стационарных установок он не используется. Прокладывание под землей также исключается из-за возможности его повреждения даже весом грунта. Если начинаете строительство, где понадобится подключить сварочный аппарат, бетономешалку и другую строительную технику, без кабеля КГ не обойтись.

     Подробную информацию о проводнике предоставляет наш сайт. Большой выбор по номенклатуре кабеля КГ в московском интернет – магазине. Оформить заказ можно, не выходя из дома. Сотрудники магазина помогут быстро совершить покупку нужной кабельно-проводниковой продукции отменного качества по лучшей цене. Доставка производится во все районы Российской Федерации.

Расшифровка кабеля КГ

Как расшифровать следующую запись: КГ ГОСТ 24334-80

Вид изделия
К  кабель
Г  гибкий
Нормативные акты
ГОСТ 24334-80  указание государственного стандарта (или технических условий завода-изготовителя)

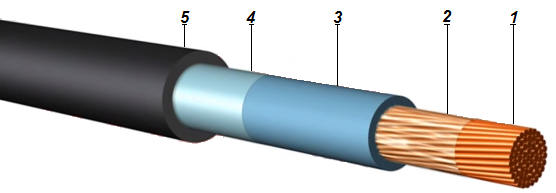

     Рассмотрим по представленному рисунку составные части проводника:

kg shema

1 – токопроводящая жила представляет собой пучок скрученных проволок из лужёной меди. Количество жил от двух до пяти. Сечение 0,75 – 240 квадратных миллиметров.

2 – жила обмотана полиэтилентерефталатной пленкой, которая служит защитой от слипания с изоляцией, т. к. во время работы происходит нагрев жил.

3 – изоляционный слой из резины, изготовленной на основе каучуков, натурального и бутадиенового. Для идентификации жил делается маркировка, которая в данное время выполняется в соответствии с международными стандартами. Производителем применяется цифровая – числами от «1» и дальше обозначаются фазы, заземляющий обозначается «0». Цветовая, где фазы обозначаются: черный, серый, красный; белый, оранжевый, коричневый, нулевой провод – синий (голубой); заземляющий – желто-зеленый.

4 – Изоляция сверху обматывается ещё одним слоем полиэтилентерефталатной пленки.

5 – внешняя оболочка из резины, изготовленной на основе изопренового и бутадиенового каучуков.

     Видео расскажет правила маркировки кабеля марки КГ:

Кабель КГ: технические характеристики

     Проводник выпускается на переменное напряжение 660 В частотой до 400 Гц и постоянное – 1000 В. Нормальное функционирование происходит на морозе (-40 °С) и в условиях жаркой летней погоды (+50 °С). Стопроцентная влажность будь то в помещении или на открытом воздухе не влияют на работу проводника. Обладает устойчивостью к действию солнечного света.

     Высокая гибкость (до 30 тысяч сгибов) и возможность работы в установках с повышенной вибрацией – преимущества кабеля. Подключая аппараты и устройства, необходимо помнить, что сила тока не должна превышать 630 А. Предел температуры длительного нагрева жилы +75 °С. Не меньше восьмикратного значения наружного диаметра возможен изгиб проводника. Служит проводник четыре года.

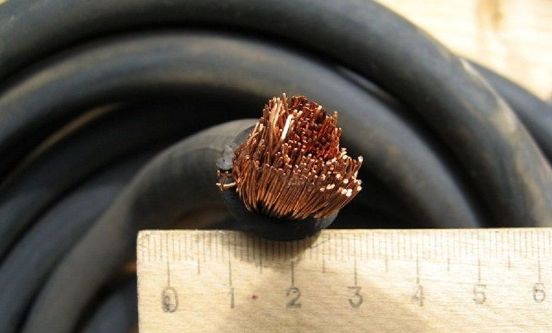

kg kabel

     Ниже приведены данные кабеля:

а) с фазными жилами

 Число жил  Сечение жилы, кв. мм  Наружный диаметр, мм  Вес, кг/км  Ток нагрузки, А, не более  Сопротивление изоляции, мОм/км
12,5 - 4006,7 – 43,480 - 498060 – 1060   50
20,75 - 1508,2 – 57,590 - 605022 – 400
31,0 - 1508,9 – 63,0110 - 787022 - 385
410,1 – 69,2150 - 988020 - 350
51,0 - 12011,1 – 67,0190 - 936020 - 290



б) с фазными и заземления

Жила Наружный диаметр, мм  Вес, кг/км
фазнаязаземления
 число жил  сечение, кв. мм  число жил  сечение, кв. мм
20,75 - 15010,75 - 508,9 – 57,3110 - 6510
32,5 - 1501,5 - 12013,2 – 68,3280 - 7800



     Сечение жилы заземления всегда на шаг меньше сечения фазной. Исключение – сечения фазной жилы 1,0 и 1,5 квадратных миллиметра, когда заземляющая жила по сечению равна фазной.

     Существенные преимущества кабеля КГ привлекают потребителя: широкий температурный диапазон, возможность работать в устройствах с вибрацией, большая гибкость.  Он работает в условиях сто процентной влажности окружающего воздуха на улице и в закрытых помещениях. С его помощью подключают к питанию передвижные установки большой мощности.

     Ознакомиться с исчерпывающей информацией о проводнике, не выходя из дома, есть возможность на нашем сайте. Совершить покупку предлагаем в интернет – магазине города Москвы. Качество товара – превосходное, отличные цены оптом и в розницу. Оформление – быстрое.Доставка по требованию покупателя в любой регион страны.

     Видео представит пример обжима наконечников на кабель КГ:
