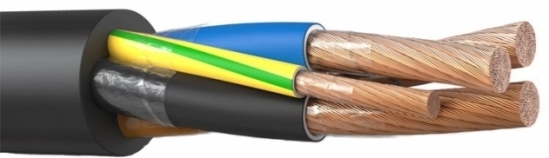

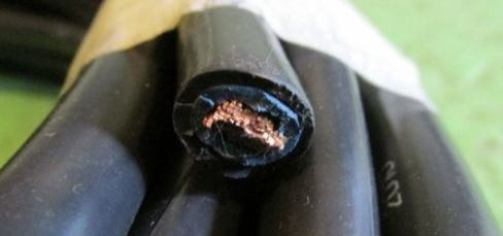

Кабель КГ-ХЛ
Описание кабеля КГ ХЛ
Данный проводник принадлежит к группе гибких холодостойких соединительных кабелей. Гибкостью он обязан наличию в своём составе многопроволочных жил из медных проволок, что делает его удобным при использовании. Купить кабель по лучшей цене в Москве стоит на нашем сайте.
Холодостойкость – результат применения в качестве изоляции и оболочки специальной морозостойкой резины, изготовленной на основе синтетических каучуков. Эти качества позволяют применять его для промышленных целей в суровых условиях севера, где часто возникает необходимость в мобильных подключениях передвижных устройств. КГ-ХЛ идеально подходит для работы в экстремальных условиях низких температур, агрессивных климатических сред.
С помощью проводника монтируют соединения с распределительными питающими сетями:
- мобильного оборудования внутри заводских цехов;
- аппаратов для сварки;
- погружных насосов;
- различных силовых агрегатов с высокой вибрацией.
Его применяют:
- на суше;
- на водоёмах (реках, озерах);
- в условиях улицы;
- в закрытых помещениях.
Проводник мало восприимчив к прямому солнечному свету, высокой влажности, что делает его незаменимым при прокладывании связей вне помещений. Открытый способ прокладки осуществляют, если нет вероятных угроз в месте прохождения трасс, т. е., нет постоянного нахождения большого количества людей, существует возможность подвеса кабеля на достаточной высоте. Он считается экономичным, не требует специальной техники, но достаточно опасен при прокладке.
В местах с наличием агрессивных сред делается прокладка в трубах, чтобы исключить воздействие внешних факторов. Трубы закладывают с учетом того, что их диаметр должен превышать диаметр проводника от двух до двух с половиной раза. Чаще всего пользуются прокладкой в желобах на химических производствах (в цехах и других помещениях), укладывая проводники в один ряд.
При прокладывании по воздуху приходится учитывать влияние внешних факторов, которые действуют на конструкции эстакад и тросы подвески (порывы ветра, сильный мороз), что может привести к обрыву соединений. Для прокладки в земле кабель не предназначен из-за отсутствия защиты от механических повреждений: строительного мусора, веса грунта. Проводник подходит для монтажа по фасадам зданий, для крепления к опорам линий электропередач. Им активно пользуются при строительстве для реализации временного подключения электропитания строящихся объектов. Довольно часто его применяют на морских судах. Для стационарных трасс его не используют.
Информацию о технических характеристиках, наличии на складах, стоимости изделия кабельно-проводниковой продукции предоставляет наш сайт. Московский интернет-магазин осуществляет оформление заявок и продажу КГ-ХЛ высокого качества по лучшей из присутствующих на рынке цен. Осуществляется доставка в короткий срок в любой регион России по первому требованию клиента.
Расшифровка кабеля КГ-ХЛ
Аббревиатура КГ- ХЛ ГОСТ 24334-80 короткая, так же просто расшифровывается название:
Вид изделия | |
К | обозначает кабель |
Г | гибкий |
ХЛ | говорит о холодостойкости проводника |
Нормативные акты | |
ГОСТ 24334-80 | указание технических условий предприятия-изготовителя |
Видео расскажет об основных характеристиках кабеля марки КГ-ХЛ:
Элементы конструкции кабеля КГ-ХЛ

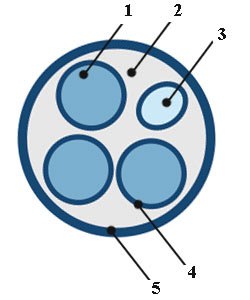

Четкое изображение всех составляющих проводника дано на рисунке:
Кабельное изделие состоит из следующих элементов:
1 – жила, по которой проходит ток, складывается из пучка скрученных между собой тонких медных проволок круглой формы, т. е. многопроволочная. Количество их варьируется от 1 до 5. Сечение: 0,75 –240 кв. мм.
2 – жила покрыта разделяющим слоем, предупреждающим залипание изоляции, из полиэтилентерефталатной плёнки ПЭТ-Э, талька или аналогичного материала.
3 – жилы изолируются одна от другой слоем резины, изготовленной из натурального и синтетического (бутадиенового) каучуков РТИ-1-ХЛ.
Для идентификации изолирующий слой каждой окрашивается в свой цвет или наносится цветная продольная полоса.

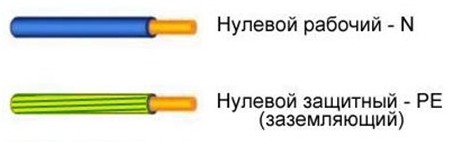

Нулевая жила всегда голубого цвета, заземляющая – жёлто-зелёного:

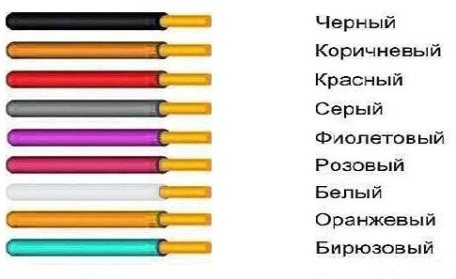

Для фазных жил предусмотрены следующие цвета:
При маркировке цифрами: 1, 2, 3, 4, 5, заземляющая – с пометкой 0.
4 – второй разделительный слой охватывает скрутку жил в изоляции, материал идентичен поз. 2.
5 – наружная изолирующая оболочка выполнена из изолирующей морозостойкой резины РШТМ-2 на основе бутадиенового каучука. Сверху расположен защитный шланг из той же резины.
Область применения кабеля КГ-ХЛ
Назначение – подключение стационарных и передвижных устройств к системам питания на переменное напряжение 0,66 кВ с частотой 0,4 кГц или постоянное 1,0 кВ. По климатическим условиям кабель относится к холодостойким, границы использования: -60 – +50°С. Если мороз превышает -40°С, не допускается вести работы по прокладке, заблаговременно не прогрев изделие. Не допускается при работе нагрев жил выше +75°С.
Электрическое сопротивление изоляции 50 мОм. Прокладывая кабель, необходимо учитывать, что перегибы разрешаются не меньше восьмикратной величины его наружного диаметра. Проводник выдерживает неоднократные растяжения, повороты и заломы. С момента выпуска изделия время работы до четырех лет.
В таблицах приведены величины диаметров и масс кабеля с жилами:
а) одинакового сечения
Жила | Наружный диаметр кабеля,мм | Масса,кг/км | |
Количество | Сечение, кв. мм | ||
1 | 2,5 – 400 | 6,1 – 46,2 | 70,0 – 4490 |
2 | 0,75 – 240 | 8,6 – 69,4 | 95,0 – 8520 |
3 | 8,9 – 74,6 | 100,0 – 10850 | |
4 | 1,0 – 185 | 9,8 – 71,2 | 150,0 – 10450 |
5 | 11,3 – 79,4 | 170,0 – 13120 |
б) разного сечения:
Жила | Наружный диаметркабеля, мм | Масса,кг/км | |||
основная | нулевая или заземления | ||||
количество | сечение, кв. мм | количество | сечение, кв. мм | ||
2 | 0,75 – 240 | 1 | 0,75 – 120 | 8,6 – 69,5 | 110,0 – 9310 |
3 | 9,7– 76,2 | 130,0 – 11950 |
Рассматриваемый продукт кабельной промышленности обладает рядом преимуществ, приспособлен к пониженным температурам. Он незаменим при подключении к питающим сетям мобильных устройств и стационарных установок при пониженных температурах. Его используют под открытым небом, в заводских условиях на промышленных объектах, на реках, озерах и даже на кораблях морского флота.
На нашем сайте предоставляется возможность ознакомиться с полной информацией о КГ-ХЛ. Приобрести нужный проводник по лучшей цене отменного качества можно в московском интернет-магазине. Возможна доставка по требованию покупателя в нужный район страны.
Ниже представлено видео, которое поможет правильно подобрать сечение кабеля:
