КГН

Описание кабеля КГН

     КГН – силовой гибкий кабель с токопроводящими жилами из меди с резиновой изоляцией жил и в резиновой оболочке. Предназначение данного кабеля – подключение нестационарных установок и приборов к стационарным системам энергоснабжения. Купить кабель по лучшей цене в Москве можно в нашем магазине.

     Изоляция жил КГН выполняется из наиритовой резины или бутадиенового каучука, обладающих стойкостью к щелочам и кислотам, оказывает сопротивление горению. Наружная оболочка – из полихлоропреновой резины РШН-1. Резина на основе полихлоропренового каучука обладает стойкостью по отношению к озону, устойчивостью к погодным условиям, выше чем резины из натурального. Имеет высокую стойкость к маслам, бензину и некоторым другим агрессивным средам, не распространяет пламя при извлечении кабеля из области горения. Эти свойства используемых материалов значительно улучшают эксплуатационные характеристики проводника.

     Применение полиэтилентерефталатной пленки, защищающей от слипания элементов конструкции проводника, является отличием от других типов кабеля и придает специфику параметрам, но несколько удорожает его. Он годится для использования в жилых домах и административных зданиях, на промышленных предприятиях с отсутствием агрессивных сред, но для этого существуют аналогичные кабели с более низкой ценой.

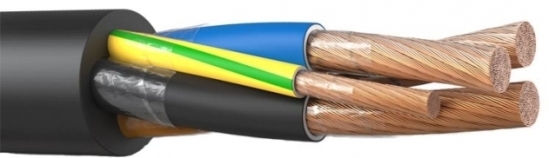

Kabel KGN

     Первоначальное применение кабеля было на гражданском речном и морском флоте, на военных кораблях из-за повышенной стойкости к воздуху с высокой влажностью, морской и солёной воде, другим проявлениям агрессивности внешней среды. Его прокладывают в холодных помещениях с образованием конденсата: трюмы и другие объемы внутри судов; подвалы, машинные отделения с содержанием в воздухе паров масел, продуктов нефти, спиртов и различных химических веществ, в случае соприкосновения кабеля с такими веществами. Подключают передвижное шахтное электрооборудование. Осуществляют прокладку под водой: на реках и озерах. В закрытых постройках, защищенных от осадков и прямых солнечных лучей, где есть естественная вентиляция.

     Недостатком является маленький срок службы и чувствительность к солнечному свету: уменьшается гибкость и происходит разложение оболочки. Интересующую информацию о КГН получайте на нашем сайте. Для приобретения необходимого количества проводника по лучшей, из предлагаемых на рынке, цене обращайтесь в интернет-магазин города Москвы. Обслуживание – вежливое, оформление быстрое. Доставка в любой уголок России – по первому требованию покупателя.

Расшифровка негорючего кабеля КГН

Что скрывает данная запись: КГН ТУ 16.К73.О5-93

Вид изделия
К  изделие относится к кабелям
Г  сообщает, что он гибкий, кроме того – «голый», т. е. отсутствует защитная оболочка (броня)
Н  материалом изоляции выступает наиритовая резина – негорючая и маслостойкая. В настоящее время используется бутадиен-нитрильный каучук. Маркировка при этом остается прежней
Нормативные акты
ТУ 16.К73.О5-93  указание технических условий предприятия-изготовителя


Видео расскажет как верно расшифровать маркировку марки КГН:

Элементы конструкции гибкого кабеля КГН

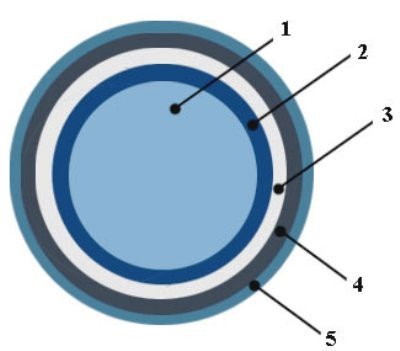

Рассмотрим составные элементы проводника, представленные на рисунке:

shema KGN

1 – многопроволочная жила круглой формы, изготовлена из луженых медных проволок. Для лужения используется припой ПОС-40, содержащий 40% олова и 60% свинца. Число жил от одной до пяти. Диапазон сечения: 0,75 – 400 квадратных миллиметров;

2–поверх жилы намотана полиэтилентерефталатная пленка, предотвращающая слипание жилы, которая при эксплуатации нагревается, с изоляцией;

3 – изоляционный слой, представляющий собой оболочку из наиритовой резины или бутадиенового каучука – РТИ-1;

В многожильном варианте исполнения жилы скручены между собой с шагом не больше 16 наружных диаметров по всей его длине.

Приняты два типа маркировки жил. Цветовая выполняется окраской изоляции: земляной провод – желто-зеленый, «0» - голубой, фазы – чёрный, коричневый, синий. Цифровая - нанесением цифр: «0» - земляной провод, «1 - 5» - нулевой и фазы. В одножильном и двухжильном исполнении изоляция жил – любого цвета.

4 – все жилы обматываются слоем из того же материала, что в поз. 2, служащим защитой от слипания резиновых изоляции жилы и общей оболочки кабеля. Это отличает его конструкцию по составу от других типов кабелей. Иногда пленку заменяют тальком;

5 – внешняя оболочка - из полихлоропреновой резины РШН-1, негорючей и маслостойкой, повышающей эксплуатационные характеристики проводника.

Область применения кабеля КГН

     Используемое напряжение – 660 вольт переменного (до 400 Гц) и постоянное – 1000 вольт. При стандартном исполнении (хождение судов в умеренных широтах) применим на морозе (-30 °С) и в жаркую погоду (+50 °С). Жилы проводника выдерживают длительный нагрев до +75 °С. Прокладка проводника без подогрева проводится при морозе не ниже -15 градусов.

     Изгибать КГН допускается радиусом равным восьми его внешних диаметров. Не поддерживает горения в одиночных прокладках. По гарантии срок действия продолжительностью всего полгода, по факту – около 2,5 года.

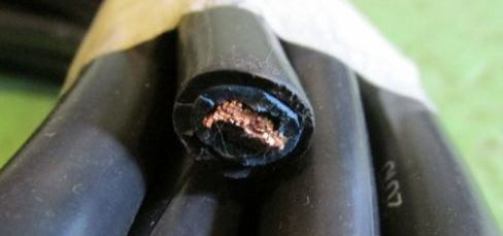

cabel KGN

     В таблицах ниже приведены основные технические параметры:

 Число жил  Сечение жилы, кв. мм  Наружный диаметр, мм  Вес, кг/км  Ток нагрузки, А, не более  Сопротивление изоляции, мОм/км
12,5 - 3007,3 – 40,181 - 391060 – 910  50
20,75 - 12010,3– 50,793 - 480021 – 350
310,8 – 54,3111 - 615021 - 335
41,0 - 9510,2 – 56,6153 - 650019 - 260
511,2 – 63,3194 - 782019 - 250



Жила Наружный диаметр, мм  Вес, кг/км
фазнаязаземления
 число жил  сечение, кв. мм  число жил  сечение, кв. мм
20,75 - 12010,75 - 359,1 – 54,7126 - 5812
3 1,5 - 3513,4 – 59,4286 - 7285



     Несмотря на малый срок эксплуатации кабельКГН имеет большую популярность из-за способности подключения электрических приборов большой мощности. Свойства материалов, примененных при производстве, дают возможность использования в условиях высокой влажности, присутствия в окружающем воздухе паров масел, щелочей, кислот, дезинфицирующих веществ. Имеет достаточно широкий диапазон применения от шахт, судов до предприятий аграрного сектора. Если ваша сфера деятельности связана с такими условиями эксплуатации, выбирайте КГН.

     За достоверной и полной информацией обращайтесь на наш сайт. Прямо из дома оформляйте заказ и делайте покупку нужного проводника в требуемом объеме по отличной цене в московском интернет-магазине. Возможна доставка во все регионы России.

     Видео ознакомит со сферой применения марки КГН:
