Кабель NYM
Кабель NYM: свойства и область использования
Силовой кабель НУМ (NYM) – изделие с медными жилами, которое применяется при формировании силовых и осветительных цепей. Номинальное напряжение может достигать 660 В, частота – 50 Гц. По характеристикам он близок к отечественному ВВГ, однако превосходит его по качеству. Мы в Xcabel занимаемся продажей этого кабеля оптом.
Силовой провод применяется в бытовых и производственных условиях. Его можно укладывать в бетонных, кирпичных стенах, штукатурке, на поверхности. В составе есть мелонаполненная резиновая смесь, которая увеличивает пластичность и гибкость изделия. За счет такого исполнения кабель легко разделывать при монтаже, можно использовать в труднодоступных местах.
Другие его свойства:
- не поддерживает горение, поэтому может монтироваться в домах из дерева;
- пригоден для открытой и скрытой проводки;
- может использоваться во взрывоопасных местах для обустройства освещения и силового оборудования;
- не реагирует на уровень влажности в помещении;
- при наличии защиты от ультрафиолета может прокладываться на улице. Например, его монтируют в кабельных каналах, трубах, рукавах.
Кабель электрический NYM: расшифровка обозначения
Первая буква указывает на соответствие классификации по немецкому стандарту Normenleitung, вторая – изоляцию из поливинилхлорида, третья – возможность эксплуатации в разных условиях.
Кроме символов NYM, маркировка иногда содержит и другие буквы:
- О – нет заземляющего провода, есть нулевой синий;
- J – есть желто-зеленый провод заземления. В этом случае на защитную оболочку могут нанести буквы VDE.
Подробнее о технических характеристиках и монтаже кабеля вы узнаете из видео ниже.
Кабель электрический nym
Рассмотрим, что обозначает каждая буква в записи: NYM
| Вид классификации | |
| N | изделие соответствует классификации по немецкому стандарту Normenleitung |
| Изоляция кабеля | |
| Y | обозначение материала изоляции ПВХ (поливинилхлорид) |
| Маркировка по сфере применения | |
| M | возможность установки в разных условиях монтажа и работы |
В маркировке могут присутствовать различные приставки, обозначающие разновидности данного проводника:
O - в кабеле присутствует нулевой провод синего цвета, а заземляющего - нет;
J - в кабеле есть провод заземления желто-зеленого цвета. Изделие может иметь обозначение VDE на защитной оболочке.
Видео ознакомит с техническими характеристиками данной марки и способами монтажа электропроводки:
Состав проводника

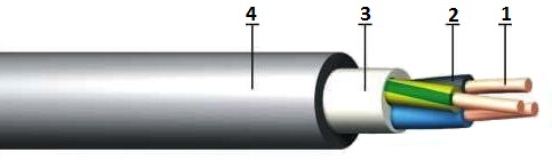

На приведенном ниже рисунке отчетливо видны все составные части проводника
1 – токоведущая медная жила из одно- или многопроволочного проводника. Сечение – 1,5-35 мм2. Количество жил – 1-5.
2 – изоляция жилы, которая изготовлена из пластиката ПВХ.
3 – слой из мелонаполненной резиновой смеси, являющийся продольным герметиком.
4 – оболочка, выполняется из серого пластиката ПВХ, который не поддерживает горение.
Цвет изоляции в многожильных кабелях в соответствии с международными стандартами:
:
| Число жил | Цвет изоляции | ||||
| Черный | Синий | Зелено-желтый | Коричневый | Черный | |
| 2 | + | + | |||
| 3 | + | + | + | ||
| 4 | + | + | + | + | |
| 5 | + | + | + | + | + |

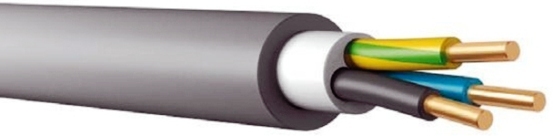

Многожильный кабель nym
Разработан для обустройства осветительных и силовых линий в условиях переменного тока при напряжении не выше 600 Вт и частоте 50 Гц. Предельные рабочие температуры составляют -50…+50°С. Можно монтировать при отрицательных температурах. Но если на улице ниже -5°С, потребуется предварительно нагреть кабель.
Изделие хорошо гнется. Однако при формировании трасс с поворотами важно следить, чтобы радиус изгиба не был меньше 4-кратного значения внешнего диаметра.
Срок службы этой кабельной продукции – до 30 лет при условии правильного хранения, использования и установки.
Технические характеристики:
| Число жил | Сечение жилы,кв. мм | Наружный диаметр, мм | Масса, кг/км | Диаметр жилы, мм | Диаметр жилы в изоляции, мм | Мах сопротивление жилы пост. току Ом/км | Сопротивление изоляции пост. току, мОм/км |
| 1 | 4 - 16 | 6,6 - 9,9 | 85 - 235 | 2,24 - 5,1 | 3,84 - 7,1 | 4,61 - 1,15 | 0,0087 |
| 2 | 1,5 - 35 | 8,2 - 25,5 | 110 - 1400 | 1,35 - 7,56 | 2,56 - 7,1 | 21,1 - 0,524 | 0,01 - 0,0045 |
| 3 | 8,6 - 27,0 | 125 - 1737 | 2,56 - 9,96 | 12,1 - 0,524 | |||
| 4 | 9,3 - 29,6 | 150 - 2148 | |||||
| 5 | 10,1 - 32,9 | 180 - 2620 |
В таблице приведены вес и наружный диаметр разновидностей кабеля:
| Число жил | NYM-J | NYM-O | ||||
| Сечение, кв. мм | Наружный диаметр, мм | Вес,кг/км | Сечение,кв. мм | Наружный диаметр, мм | Вес, кг/км | |
| 1 re | 1,5 - 10 | 5,4 - 8,4 | 40 - 189 | 1,5 - 10 | ||
| 1 rm | 16 -25 | 9,9 - 12,0 | 241 - 325 | 16 | 9,9 | 241 |
| 2 re | - | - | - | 1,5 | 8,7 | 170 |
| 3 re | 1,5 - 6,0 | 9,1 - 14,0 | 201 - 354 | 1,5 - 2,5 | 9,1 - 10,4 | 201 - 229 |
| 4 re | 1,5 - 10,0 | 9,8 - 17,9 | 229 - 711 | 1,5 - 10 | 9,8 - 17,9 | 229 - 711 |
| 4 rm | 16 - 35 | 22,0 - 50,0 | 1048 - 2000 | 16 - 35 | 22,0 - 50,0 | 1048 - 2000 |
| 5 re | 1,5 - 10 | 10,8 - 19,5 | 270 - 880 | 1,5 - 10 | 10,8 - 19,5 | 270 - 880 |
| 5 rm | 16 - 25 | 24,4 - 34,2 | 1249 - 1970 | 16 | 24,4 | 1249 |
| 7 re | 1,5 - 2,5 | 11,5 - 13,5 | 300 - 342 | 1,5 | 11,5 | 300 |
| 10 re | 1,5 | 13,8 | 330 | - | - | - |
| 12 re | 1,5 | 15,2 | 412 | - | - | - |
Представленная информация убеждает в высоких качествах кабеля NYM. Таких как гибкость и пластичность, свойство не поддерживать горение. Возможность использования на открытом воздухе и в помещениях, во взрывоопасных местах. Кабель поставляется в бухтах, на барабанах, которые надежно упакованы в полиэтилен. Большой ассортимент сечений и количества жил. Что дает большой выбор для решения конкретных задач: для квартирного освещения подойдет сечение 1,5 кв. мм; подключение розеток - 2,5 кв мм; электрической кухонной плиты - 6,0 кв. мм. К услугам клиентов исчерпывающая информация о кабеле на нашем сайте.
Быстрое оформление заказа, вежливое обслуживание в интернет-магазине города Москвы. Отличное качество по доступной цене. Доставка купленного товара по первому требованию покупателя во все регионы Российской Федерации.
Видео наглядно представит отличия марки NYM в зависимости от производителя:
Кабель NYM купить вы можете, оформив заказ в нашем интернет-магазине. Мы продаем его по низкой стоимости. Поставляем на барабанах, в бухтах, для безопасной транспортировки пакуем в полиэтилен. У нас продается продукция с разным сечением и количеством жил. Если вы планируете обустроить систему освещения в квартире, рекомендуем сечение 1,5 мм2. Для подключения розеток понадобится продукция на 2,5 мм2, электроплиты на кухне – 6 мм2.
От юридических лиц оплата принимается по безналичному расчету. Что касается сотрудничества с физическими лицами, звоните или пишите менеджерам. Они расскажут, как оформить заказ и оплатить его.
Организуем доставку товара по Москве, другим регионам РФ.
Если сомневаетесь в выборе производителя, посмотрите видео ниже.
