Кабель ПБПнг(A)-FRHF

Сортировка:
ПБПнг(A)-FRHF

Сфера использования

     Область применения кабеля определяют его свойства, которые в свою очередь зависят от материалов, использованных в производстве проводника. Какими свойствами обладают материалы, использованные в производстве ПБПнг(А)-FRHF. Необходима кабельная продукция для реализации проекта? Каждый клиент может купить кабель по лучшей цене в Москве в нашем интернет-магазине.

     Медь, в качестве проводящей жилы, является высококачественным проводником электрического тока, обеспечивающая передачу сигналов с малыми потерями. Материалом изоляции и оболочки выбрана полимерная композиция на основе полиолефинов, в которой нет галогенов. Этот полимер сделал возможным применение кабеля в местах, где возникновение пожара связано с угрозой жизни людей, т. к. его наличие в составе изделия исключает выбросы при тлении и горении токсичных газов, вредных для здоровья.

     Термический барьер из слюдосодержащих лент, непосредственно наложенный на жилу, придает проводнику свойство высокой огнестойкости. Броня из стальных оцинкованных лент защищает от повреждений механического рода, что дает возможность прокладывать кабель в помещениях и кабельных сооружениях, где существует вероятность таких повреждений во время эксплуатации. Именно огнестойкость, отсутствие токсичных продуктов горения, механическая прочность определили основные сферы применения проводника.

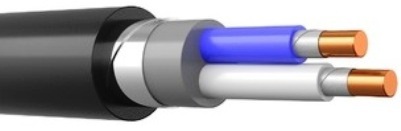

PBPng(A)-FRHF

     Он широко используется на:

  • АЭС;
  • больших тепловых электростанциях;
  • предприятиях, занятых переработкой нефти;
  • химических заводах;
  • судах морского флота.

     Рекомендовано использовать изделие в местах, где постоянно находится большое количество людей:

  • спортивные сооружения закрытого типа;
  • развлекательные и торговые центры;
  • вокзалы;
  • театры.

     Там, где есть необходимость в сохранении работоспособности оборудования в условиях аварийных ситуаций:

  • операционные блоки стационаров;
  • больничные устройства реанимации и анестезии.

     Оправдано использование проводника в учреждениях и офисных зданиях, где предъявляются повышенные требования пожарной безопасности в связи с работающей компьютерной и микропроцессорной техникой.

     Ознакомиться более подробно с характеристиками изделия, возможными вариантами оформления заявок, стоимости предоставляется право на нашем сайте. Без больших потерь времени приобрести ПБПнг(А)-FRHF можно в интернет-магазине Москвы. У нас высокое качество товара, доступные цены, наличие всех необходимых документов на кабельную продукцию.

Быстрая доставка приобретенного товара во все регионы Российской Федерации производится по требованию клиента.

О чем расскажет аббревиатура

Маркировка проводника выглядит следующим образом: ПБПнг(А)-FRHF ТУ 3500-066-21059747-2009

Какая информация скрыта под каждым знаком в этой записи?

Материал жил
отсутствие буквы А  утверждает, что жила медная
Материал изоляции жил
П  полимерная композиция без галогенов
Дополнительная защита
Б  бронепокров
Оболочка кабеля
П  полимерная композиция, не содержащая галогенов
Маркировка по пожарной безопасности
нг  прокладка группами не вызывает распространения горения
(А)  проводник не распространяет горение по категории (А)
FR  огнестойкость (FlameResistant)
HF  тление и горение не приводит к выделению активных в плане коррозии газообразных продуктов (Halogen Free)
Цифровая маркировка
-  число жил
-  сечение, мм2
Нормативные акты
изготовление по ГОСТ или ТУ  ТУ 3500-066-21059747-2009

     На видео представлен один из заводов, производящих кабель марки ПБПнг(A)-FRHF:

Элементный состав проводника

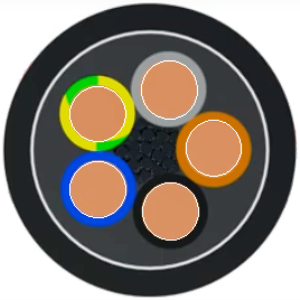

Из каких частей состоит изделие, отлично видно на рисунке:

PBPng(A)-FRHF shema

1 – главный элемент, жила по которой проходит ток, выполнена из меди. Варианты исполнения её зависят от величины сечения:

         а) однопроволочная (1,5…16 кв. мм), представляет собой цельную проволоку круглой формы;

         б) многопроволочная (от 25 и выше кв. мм) состоит из нескольких скрученных проводков.

2 – по жиле проложен термический барьер из двух лент с содержанием слюды.

3 – изоляция жилы выполнена из безгалогенной композиции на основе полиолефинов. Для маркировки используется окраска изоляции в разные цвета. Жилы в изоляции скручиваются между собой, образуя скрутку.

4 – сверху располагается оболочка из того же материала, что в поз. 3.

5 – защитной броней выступает намотка без зазоров двух стальных оцинкованных лент.

6 – вся конструкция помещается внутрь защитного шланга, материал такой же, как в поз. 3, 4.

Ограничения эксплуатации, некоторые параметры

     Номинальное напряжение до 1,0 кВ переменного тока является рабочим для данного проводника и используется с целью передачи и распределения электрической энергии в установках неподвижного типа. Значительные колебания температуры от-50ᵒС до +50ᵒС определяют границы нормального функционирования изделия.

     Но прокладку без предшествующего монтажным работам прогрева кабеля разрешается вести, когда мороз не сильнее -15ᵒС. Прокладка пучками не приводит к распространению горения. Вертикальные и наклонные трассы входят в число разрешенных для прокладки.

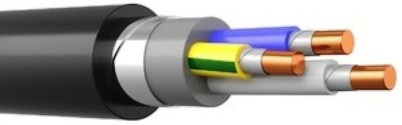

PBPng(A)-FRHF kabel

     Во избежание нарушения целостности проводника, следует соблюдать величину радиуса изгиба, укладывая кабель:

а) одножильный вариант допускает десятикратную величину наружного диаметра;

б) многожильному достаточно семь с половиной.

      Нагрев жил в период эксплуатации допускается на длительное время до +70ᵒС; в режиме перегрузки – +90ᵒС; в момент короткого замыкания –  не выше +160ᵒС. Огнестойкость проводника – три часа (180 минут). Еще одно свойство проводника – стойкость к плесени. Период работы достигает тридцати лет при соблюдении всех установленных правил.

     Значения диаметров и масс в таблице приводятся из разных источников:

 Напряжение, кВ ЖилаКабель
 Кол-во  Сечение,кв. мм Наружный диаметр, ммМасса, кг/км
0,661  1,5 – 50 (10,0 – 10,2) – (17,5 – 17,9) (177180) – (813817)
2(14,1 – 14,3) – (30,3 – 30,5)(327 – 329) – (2006 – 2009)
3(14,6 – 14,9) – (32,0 – 32,4)(357 – 359) – (2454 – 2459)
4(15,6 – 15,9) – (35,9 – 36,1)(403 – 406) – (3164 – 3167)
5(16,6 – 16,9) – (38,3 – 38,5)(457 – 460) – (3827 – 3831)
1,011,5 – 240(10,3 – 10,6) – (30,5 – 30,7)(192 – 195) – (3013 – 3017)
21,5 – 50(14,9 – 15,2) – (30,5 – 30,9)(361 – 365) – (2041 – 2045)
3 1,5 – 240(15,5 – 15,7) – (56,5 – 56,9)(393 – 398) – (9187 – 9192)
4(16,5 – 16,8) – (59,3 – 59,6)(446 – 449) – (11740 – 11752)
5(17,8 – 18,2) – (64,9 – 65,2) (504 – 508) – (14277 – 14282)



     Огнестойкий бронированный кабель ПБПнг(А)-FRHF, не выделяющий токсичных продуктов горения, целесообразно применять там, где существует опасность возгораний, где постоянно скапливается много людей, в зданиях с работающей компьютерной техникой. Не обойтись без него в местах, требующих высокой пожарной безопасности и бесперебойной работы оборудования в условиях пожара.

     Для более подробного ознакомления заходите на наш сайт. Довольно просто совершить покупку в московском интернет-магазине: внимательный персонал подскажет, посоветует, поможет выбрать и оформить приобретение.  Доставка в кратчайшие срокипо первому требованию клиента.

     Сюжет про  завод, который занимается производством кабелей и проводов широкой номенклатуры, ознакомит видео ниже:
