ППГнг(A)-FRHF

Содержание:

Сфера применения ППГнг(A)-FRHF

     ППГнг(А)-FRHF – это огнеустойчивый безгалогеновый силовой кабель. Он имеет целый ряд преимуществ по сравнению с огнеустойчивыми проводниками с незначительным выделением дыма, но содержащими галогены. За покупкой требуемого количества данной марки кабеля по лучшей цене следует обратиться в интернет – магазин города Москвы XCabel.

     В настоящее время выдвигаются высокие требования не только на пониженную горючесть проводниковой продукции, но на уменьшение количества вредных веществ, их коррозионной активности и увеличение времени работоспособности проводника во время пожара. Полимеры на основе полиолефинов без содержания галогенов, которые под действием высоких температур имеют свойство уплотняться и превращаться в слой, подобный керамике, защищают жилы от воздействия огня. Их применяют в качестве изоляции и оболочки.

     Это позволило выпускать проводниковую продукцию с такими качествами:

  • повышенная безопасность при пожаре;
  • незначительное количество выделяемых вредных продуктов горения;
  • увеличенное время работы во время пожара (до трех часов).

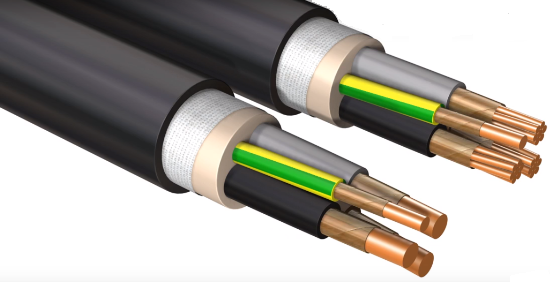

     Kabel PPGng(A)-FRLS

     Все перечисленные свойства позволяют обеспечить повышенный уровень безопасности.Именно поэтому основное использование данной модификации, как лучшей из огнеустойчивых, там, где предъявляются повышенные требования к безопасности при пожаре и существует необходимость в работе оборудования без сбоев во время пожара:

  • торговые и развлекательные центры;
  • помещения офисов с наличием компьютерной и электронной техники;
  • детские и лечебные заведения;
  • спортивные комплексы;
  • многоэтажные жилые дома;
  • метро и вокзалы.

     Его используют в:

  • кабельных линиях питания оборудования систем безопасности атомных электростанций;
  • цепях противопожарных систем;
  • системах управления эвакуацией и оповещения.

     Кабель годится для прокладывания во влажных и сухих зданиях. Его можно укладывать под штукатурку, в кирпичную стену и бетон. Когда основным при выборе кабельной продукции является безопасность и надежность, стоит обратить внимание и остановить свой выбор на ППГнг(А)-FRHF. На нашем сайте можно получить подробную и полную информацию. Доставка во все регионы России по требованию заказчика.

Маркировка и ее прочтение

     Что скрывается за каждой буквой следующей записи: ППГнг(А)- FRHF

Материал изоляции  жил
П  изоляция выполнена из полимерной композиции без галогенов
Оболочки кабеля
П  полимерная композиция без галогенов
Маркировка по герметизации
Г  отсутствует защитный покров (броня), он - "голый"
Дополнительные символы
нг  нет распространения горения при прокладке группами
(А)  категория пожарной безопасности
FR  присутствие термического барьера придает огнестойкость к открытому огню     (FireResistance)
HF  в оболочке и изоляции нет галогенов (HalogenFree)

     Посмотрев видео, можно ознакомиться с множеством видов кабеля и провода:

Конструкция проводника

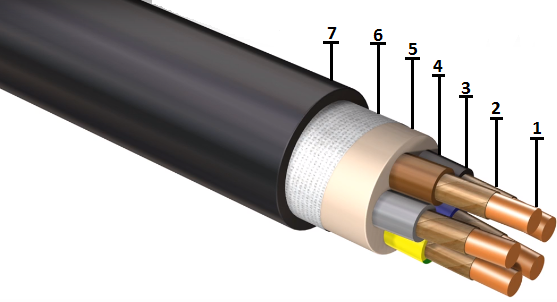

Разберем, из каких элементов состоит данный проводник, по представленному ниже фото:

Shema PPGng(A)-FRLS

1 – жила, проводящая ток (материал - медь), может выполняться в двух вариантах:

а) складывается из нескольких проволок (многопроволочная);

б) состоит из одной монолитной проволоки (однопроволочная).

Конфигурация сечения выполняется круглой или фигурной(секторной или сегментной). Изготавливают данную марку с одинаковым сечением всех жил или с одной из жил меньшего сечения;

2 – поверх каждого проводника наматывается лента с содержанием слюды, она служит термическим барьером, защищая жилу от нагрева;

3 – следом идет наложение изоляции из термопластичной композиции из полимера на основе полиолефинов без содержания галогенов;

4 – скрученные жилы обматываются скрепляющей лентой;

5 – внутренние полости заполняются полимерной композицией, не содержащей галогенов, образуя внутреннюю оболочку;

6 – всю конструкцию помещают в обмотку из стеклоленты или из ленты, содержащей слюду;

7 – внешняя оболочка выполняется из полимерной композиции без содержания галогенов на основе полиолефинов. Для идентификации отдельных жил во время монтажа изоляция каждой имеет свой оригинальный цвет. Но принято, что цвет нулевой (N) - всегда голубой (светло - синий), а заземления (PE) - двух цветов - желто-зеленый. Если позволяет величина сечения, делается цифровая маркировка тиснением или штамповкой.

Немного об эксплуатации и технических параметрах

     Данный проводник используется для трансляции электроэнергии с переменным напряжением 660 и 1000 вольт частотой до 100 Гц. Безотказная работа начинается при большом морозе (-50°) и доходит до высоких плюсовых отметок термометра (+50°). Прокладку его можно вести, если столбик термометра не опускается ниже минус пятнадцати, в противном случае необходим предварительный прогрев изделия. Обладает стойкостью к плесневым грибам. Его используют при прокладывании трасс с любыми наклонами и даже вертикальных и в зонах опасности взрывов. Прокладывают линии пучками (группами), потому что даже в этом случае нет распространения горения.

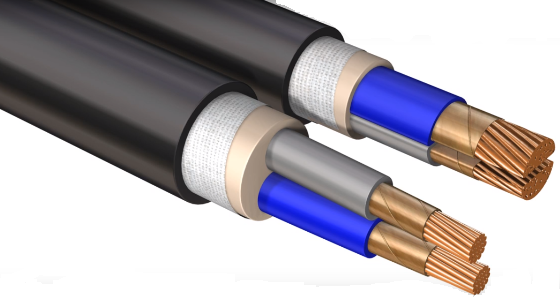

PPGng(A)-FRLS

     Если приходится изгибать проводник при поворотах трасс, необходимо соблюдать следующее:

а) в случае одножильных кабелей радиус сгиба должен превышать десятикратную величину его наружного диаметра;

б) для многожильных - он уменьшается до семи с половиной.

     Не выше +70° допустимо продолжительное повышение температуры жилы при эксплуатации, в режиме перегрузки - +90°, а во время к. з. - +250°. Безотказная работа длится до сорока лет, если нет нарушений монтажа и эксплуатации.

     В таблицах представлены некоторые расчетные параметры:

Напряжение, кВЧисло жилСечение жилы, кв. ммНаружный диаметр, мм  Масса, кг/км  Объем горючей массы,л/км
  0,661  1,5 - 509,3 – 18,2122 - 75556 - 178
213,0 – 31,6244 - 2025124 - 623
313,5 – 33,5270 - 2492131 - 658
414,5 – 37,2310 - 3112142 - 468
515,6 – 40,8359 - 3797152 - 587
  1,011,5 - 6259,7 – 43,1131 - 698362 - 771
21,5- 24013,8 – 55,4272 - 7801141 - 1943
31,5- 40014,4 – 61,1301 - 13565150 - 1568
415,4 – 70,8346 - 18107164 - 2106
51,5- 24016,6 – 63,0407 - 13783177 -1677



     Допустимые токи кабеля:

  Сечение жилы, кв. мм  ПрокладкаТоки
нагрузки кабеля, Акороткого замыкания, кА
одножильныймногожильный
 на постоянном токена переменном токе, укладка треугольником вплотную на переменном токе
1,5- 400 на воздухе29 - 89422 - 68521 - 6330,17 - 39,6
в земле41 - 97130 - 61227 - 611



     Все выше сказанное говорит о высоких качествах данного продукта, его надежности и безопасности. Подробная информация – на нашем сайте. По низкой цене приобрести товар высокого качества есть возможность в интернет – магазине Москвы. Купленный товар по требованию клиента доставляется в любой регион России.

     Рассмотрим процесс производства кабельной продукции:
