ППГнг(A)-HF

Содержание:

Свойства полимерных композиций на основе полиолефинов

     Первоначальное появление кабелей с использованием полимерных композиций на основе полиолефинов (в качестве изоляции и материала оболочек) обязано повышенным требованиям к продукции этого вида для нужд атомных электростанций. Купить кабель марки ППГнг(A)-HF по лучшей цене в Москве и регионах страны можно в нашем интернет магазине XCabel. Широкий ассортимент и низкие цены приятно порадуют каждого клиента. Кабельную продукцию реалиуем в требуемых объемах: как оптом, так и в розницу.

     Кроме того в последнее время помимо заявки на пониженную горючесть, возникла потребность в уменьшении количества токсичных веществ, выделяемых при горении, дыма, уменьшающего видимость во время пожара, их активности в плане коррозии. Результатом решения этих задач стало постепенное расширение области применения этих кабелей благодаря таким свойствам используемых материалов, как:

  • высокая безопасность в случае пожара;
  • низкий уровень выделения вредных газов и дыма;
  • отсутствие активных коррозионных веществ при тлении.
  • ppgng(a)-hf

Область использования кабеля ППГнг(А)-HF

     Все перечисленное ранее послужило тому, что ППГнг(А)-HF стал применяться в тех случаях, когда предъявлялись повышенные требования к уровню безопасности. Такие объекты, в которых пожар становится главной угрозой жизни из-за наличия дыма и токсичных продуктов горения.

     Это линии электропитания объектов с устойчивым нахождением значительной массы людей и наличием дорогостоящей электронной техники. К ним относят:

  • офисные здания с присутствием компьютеров и устройств электронной техники;
  • детские дошкольные заведения;
  • школы;
  • лечебные учреждения;
  • спортивные комплексы;
  • развлекательные и торговые центры;
  • вокзалы и метрополитен;
  • жилые дома повышенной этажности.

     ППГнг(А)-HF применяют в условиях сухих и влажных помещений, он годится для прокладывания в кабельных каналах, блоках и лотках. Универсальность и широкий спектр применение в совокупности с его отличными свойствами позволяет именно на этой проводниковой продукции остановить свой выбор, если предстоит строительство зрелищных или торговых комплексов. За информацией обращайтесь на наш сайт. Купить нужный товар можно в интернет - магазине Москвы. Производится доставка во все регионы страны.

     Видео ознакомит с видами кабеля и провода:

Расшифровка обозначения

Материал изоляции  жил
П  жила изолируется полимерной композицией на основе полиолефинов без галогенов
Оболочки кабеля
П  указывает на материал внутренней и внешней оболочек кабеля - это полимерная композиция, которая не распространяет горения
Маркировка по герметизации
Г  защитных покровов нет
Дополнительные символы
нг  не распространяет горения
(А)  категория пожарной опасности
HF  в составе материалов нет галогенов (Halogen Free)

.

Элементы конструкции

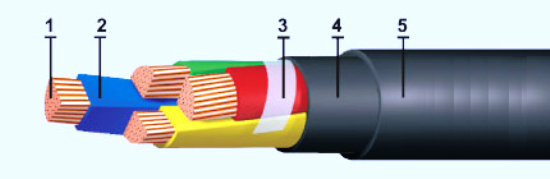

     Посмотрим на изображения кабеля в разрезе:

Shema PPGng(A)-HF

1- медная жила, проводящая ток, исполнение в двух вариантах:

               а) монолитная проволока (однопроволочная);

               б) состоящая из нескольких проволок (многопроволочная);

так же ее форма может быть:

               а) круглой;

               б) секторной;

2- в качестве изоляции выступает полимерная композиция на основе полиолефинов, галогены в ее составе отсутствуют;

3 - жилы с изоляцией скручены в так называемую скрутку;

4 - внутренняя оболочка, заполняющая все полости, изготовлена из полимерной композиции с отсутствием галогенов;

5 - внешний покров так же изготовлен из полимера, который не содержит галогенов.

     Чтобы удобней было подключать кабель, изоляция каждой жилы имеет оригинальный цвет. Но принято, что цвет нулевой (N) - всегда голубой, а заземления (PE) - двух цветов - желто-зеленая. Если позволяет величина сечения, делается цифровая маркировка.

Применение и технические параметры ППГнг(А)-HF

     Рассматриваемая проводниковая продукция затребована в установках стационарного типа для доставки и распределения электроэнергии при переменном напряжении 0,66 и 1,0 киловольт. ППГнг(А)-HF широко используется для подключения цепей питания тепловых электростанций, для разводки питания оборудования на нефтеперерабатывающих заводах. Особо следует выделить его использование для объектов, где постоянно скапливается масса народа и там, где используется дорогая электронная техника (компьютеры, контроллеры и микропроцессоры).

     Он может работать в зонах опасности взрывов, использоваться на наклонных трассах, включая и вертикали. При прокладывании пучком не распространяет горение. Безотказно эксплуатируется в условиях пятидесятиградусной жары и такой же по величине минусовой температуре. Вести прокладку и монтаж разрешается без предшествующего прогрева кабеля, если мороз не превышает 15°.

     Необходимо учитывать изгибы кабеля при прокладывании трасс с поворотами, радиус изгиба не может быть меньше:

   а) десятикратной величины наружного диаметра - для одножильного кабеля;

   б) семи с половиной - для многожильных.

     При эксплуатации длительное время жила выдерживает нагрев до 70°, а при перегрузке - до 90° (но не выше). При условии пятисекундного к.з. - не выше 350°. Строительная длина колеблется от 250 до 100 метров, чем больше сечение, тем меньше длина. Если нет нарушений хранения и эксплуатации кабель прослужит до сорока лет.

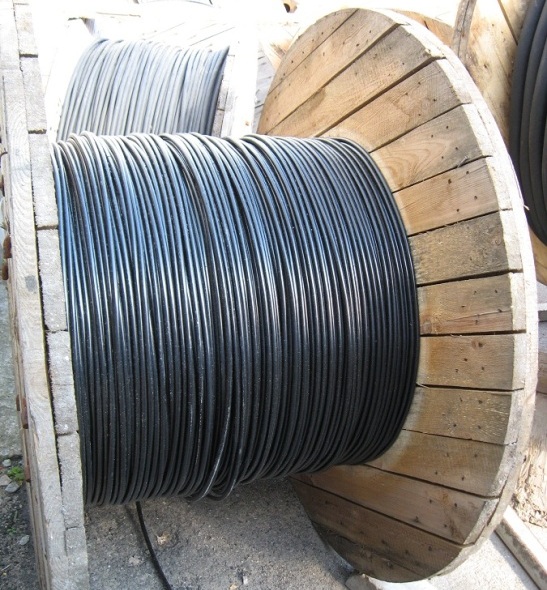

baraban ppgng(a)-hf

     Расчетные величины наружного диаметра и массы кабеля с разной формой жил представлены в таблицах:

а) круглые

  Напряжение, кВ    Число жил    Сечение жилы, кв. мм    Наружный диаметр, мм    Масса, кг/км
0,6611,5 - 505,4 - 14,748 - 631
210,8 - 22,0181 - 1348
311,2 - 30,5202 - 2342
411,8 - 34,2232 - 2385
512,6 - 37,7258 - 3461
1,0    11,5 - 6255,8 - 39,454 - 5316
21,5 - 24011,6 - 39,6206 - 5509
31,5 - 40012,0 - 59,2230 - 13392
412,8 - 68,4264 - 17801
51,5 - 24013,7 - 61,1293 - 13556



б) секторные

   Число жил         Сечение жилы, кв. мм                    Наружный диаметр, мм              Масса, кг/км
270 - 24026,2 - 43,41840 - 5671
330,2 - 51,82582 - 8184
435,0- 56,63444 - 107667
538,0 - 62,64218 - 13306



     Допустимые токовые нагрузки кабеля:

Сечение жилы, кв. ммПрокладкаКабель
одножильныймногожильный
Ток, А
на постоянномна переменном, укладка треугольником вплотнуюна переменном
1,5 - 240на воздухе29 - 65522 - 51221 - 473
в земле41 - 74330 - 47727 - 471



      Допустимый ток односекундного к. з.:

Сечение жилы, кв. ммТок, кА
1,5 - 2400,17 - 26,8



     Вся предоставленная информация убеждает в долговечности и безопасности данного кабеля. Информацию о нем можно получить на нашем сайте. Приобретение необходимого товара быстро и удобно совершить в московском интернет - магазине. Он будет доставлен в нужный район страны.
