ПвБШнг(A)-LS

Содержание:

Силовой кабель ПвБШнг(A)-LS

     ПвБШнг(А)-LS – это марка силового бронированного кабеля  с жилой из меди и оболочку, изготовленную из сшитого полиэтилена. Полученные показатели после ряда проведенных испытаний данной марки разъясняют его популярность в последнее десятилетие. Данный вид изоляции более надежный, по сравнению с пропитанной бумажной и ПВХ изоляцией. Воспользовавшись услугами нашего интернет магазина XCabel, каждый клиент сможет осуществить покупку по лучшей цене с доставкой по Москве и регионам страны. Гарантируем оптимальное соотношение качества продукции и ее цены. Поставляемый нами кабель соответствует утвержденным государственным стандартам и прошел необходимую сертификацию, направленную на обеспечение безопасности людей и окружающей среды.

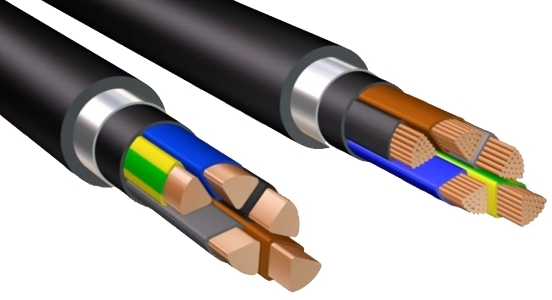

pvbshng(a)-ls

     Кабель с оболочкой из СПЭ обладает рядом преимуществ:

- высокая надежность в работе, стойкость к повреждаемости;

- увеличенные значения пропускной способности, тока термической устойчивости и сопротивления изоляции;

- малые параметры коэффициента диэлектрических потерь;

- более низкие значения массы, диаметра и радиуса изгиба;

- сниженные расходы при монтаже и эксплуатации;

- прокладка без предварительного прогрева при низких температурах;

- монтаж на сложных участках и трассах;

- стойкость к воздействию агрессивной среды и вибрациям;

- возможность нормальной эксплуатации при наличии блуждающих токов.

     ПвБШнг(А)-LS  применяется как в гражданском строительстве, так и в  промышленности. Он рассчитан на номинальное напряжение до 1 кВ. Данная марка, благодаря своей прочности и низкой горючести, предназначена для групповой прокладки в различных условиях, в том числе пожароопасных и взрывоопасных

Маркировка и ее значение

Принцип системы маркировки и ее расшифровки ПвБШнг(А)-LS  указан ниже:

Материал изоляции токопроводящих жил
Пв  сшитый полиэтилен
Оболочка кабеля
Б  броня, изготовленная из двух оцинкованных стальных лент
Дополнительная защита
Шнг  защитный покров, представляет собой шланг из поливинилхлоридного пластиката пониженной горючести, изготовленный способом выпрессовки
(А)  категория исполнения пожарной безопасности
LS  показатель пониженного газо- и дымовыделения

С разнообразием кабеля с изоляций из сшитого полиэтилена нас ознакомит видео ниже:

Структура и ее элементы

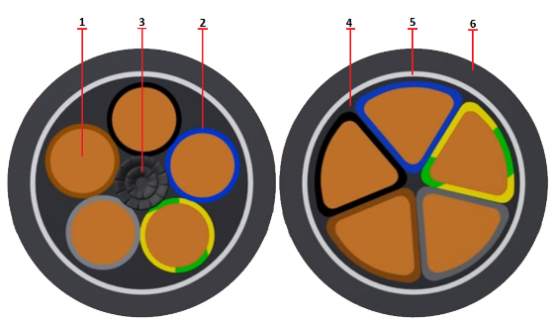

Рассмотрим, из каких основных конструктивных элементов состоит ПвБШнг(A)-LS:

shema pvbshng(a)-ls

1. Медная жила. Изготавливается в виде однопроволочной или многопроволочной. Могут быть  круглой или секторной формы;

2. Изоляция. В качестве материала используют силанольносшитый полиэтилен. Для удобства при монтаже и последующей эксплуатации жилы имеют различную расцветку, которая наносится в виде продольных полос или сплошным цветом. Нулевая жил всегда голубого цвета, а жила заземления – двухцветная (зеленый и желтый);

3. Скрутка. Выполнена из изолированных жил, скрученных в сердечник вокруг жгута из поливинилхлоридного пластиката;

4. Поясная изоляция. Наносится на скрутку, при этом заполняются промежутки между токопроводниками;

5. Броня – защитный слой, изготовленный из  стальных оцинкованных лент;

6. Шланг из ПВХ пластиката с пониженными значениями по вероятности возникновения пожара. Шланг изготовлен способом выпрессовки.



Технические параметры и область применения

     ПвБШнг(А)-LS рекомендован для групповой прокладки. Допускается эксплуатация в открытых (закрытых) пространствах, в которых существует вероятность образования или уже присутствует взрывоопасная среда. После испытаний кабелю был присвоен 2 код по токсичности продуктов горения материалов из полимеров. Допускается эксплуатация вне зависимости от уровней трасс.

kabel pvbshng(a)-ls

     При соблюдении требования к монтажу и эксплуатации, данная марка кабеля прослужит не менее 30 лет. Диапазон температур для нормальных условий работы составляет от -40°С до +50°С. Важно, проводить работы по прокладке при температуре окружающей среды, опускающейся не ниже -15°С, учитывая при этом, что радиус изгиба минимально должен составлять 7,5 наружных диаметров. Строительная длина составляет 450 метров при сечении основных жил до 16 мм2, 300 метров от 25 до 70 мм2 и 200 метров при сечении свыше 95 мм2.

     Таблица ниже ознакомит с некоторыми техническими характеристиками ПвБШнг(A)-LS:

  Класс пожарной опасности   по ГОСТ Р 53315-2009  П1.8.2.3.4
  Продолжительность короткого замыкания  до 4 секунд
  Испытательное переменное напряжение (частота 50 Гц)  3,5 кВ  при продолжительности   испытаний 10 минут
  Диапазон температур при эксплуатации  от -50°С до +50°С
  Длительно допустимая температура нагрева жил   +90 °С
  Допустимый нагрев жил при перегрузке  +130 °С
  Максимальная температура  жил кабеля  при к.з.  + 400 °С
  Продолжительность работы в режиме перегрузки  до 6 часов в сутки в течение 5 суток



     В современном мире велико разнообразие типов кабеля. Разобраться с их техническими характеристиками и подобрать необходимый вид под индивидуальные требования каждого заказчика помогут в нашем интернет магазине. Мы гарантируем идеальное сочетание высокого качества предлагаемой продукции и лучшей цены в Москве. Кабели, в основе которых лежит жила из меди, составляют основной объем, применяемый в сфере снабжения, передачи и распределения электроэнергии. Однако, если проектом предусмотрены алюминиевые жилы или существует необходимость удешевить стоимость материалов, наши консультанты смогут помочь в подборе аналогов и из алюминия, которые будут обладать свойствами схожими или близкими к необходимым. Итоговую стоимость рассчитываем персонально для покупателя. Она зависит от объемов, вида продукции и способа оплаты. При больших объемах закупаемой продукции возможны дополнительные условия.

     Данное видео является расскажет о кабельно-проводниковой продукции с изоляцией из сшитого полиэтилена, сфере ее применения, структурных элементах:
