Кабель ПвП

Сортировка:

ПвП

Содержание:

Силовой кабель

     ПвП – распространенный тип силового кабеля. В качестве материала для изоляции медных жил применяется сшитый полиэтилен (СПЭ), а для оболочки - полиэтилен. Купить кабель ПвП по низкой цене в Москве можно обратившись в наш интернет-магазин. Предлагаемое оборудование высочайшего качества по оптимальной цене. Сертифицированный товар можно купить в любых количествах: оптом и в розницу. В нашем лице Вы получаете надежного поставщика.

Виды кабеля

Сфера применения

     Кабель марки ПвП используется для передачи и распределения электроэнергии в системах с заземленной и изолированной нейтралью. Основная сфера применения – стационарные установки с номинальным напряжением от 6 кВ до 35 кВ. Купив ПвП в нашем магазине, Вы убедитесь в идеальном качестве. Продукция сопровождается необходимыми сертификатами и заводскими испытаниями. Соответствует требованиям IEC 60502-2 на напряжение до 30кВ и IEC 60840 - свыше 30 кВ.

     ПвП используется в построении системы электроснабжения предприятий и производственных помещений. Монтаж кабеля может проводиться в землю в независимости от степени коррозионной активности почвы. Возможна прокладка в различных видах сухих грунтов. А так же на воздухе при соблюдении противопожарных мер. Монтаж одножильного кабеля не разрешен в стальной трубе. Предназначен для прокладки на трассах вне зависимости от разности уровней.

     Температура воздуха в момент монтажа должна быть выше -20°С. В другом случае, кабель рекомендуют прогреть минимум сутки в помещении с температурой не менее +20°С или воспользовавшись установкой горячего воздуха.

     На видео можно ознакомиться с производством кабелей с изоляцией из сшитого полиэтилена на напряжение 10-110 кВ:

Структура и ее элементы

     Кабель ПвП изготавливают из следующих элементов:

- круглой медной многопроволочной жилы;

- экрана по жиле (выполнен экструзией из СПЭ);

- изоляции из СПЭ;

- экрана изоляции (выполнен экструзией из СПЭ);

- комбинированного экрана из медной проволоки, скрепленной медной лентой;

- разделяющего слоя, изготовленного из двух лент крепированной бумаги или прорезиненной ткани;

- оболочки из полиэтилена.

Межфазное заполнение производится невулканизированной мелонаполненной резиновой смесью или высоконаполненным поливинихлоридным пластикатом.

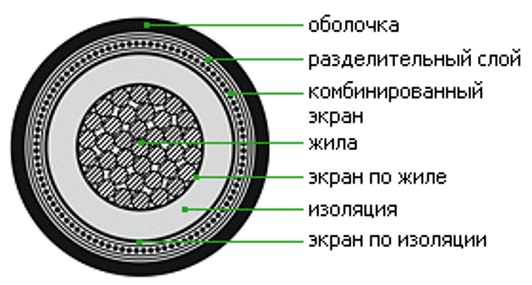

Конструкция кабеля в разрезе

Маркировка и ее значение

     Перед тем как купить кабель, предварительно стоит ознакомиться с расшифровкой наименования и после определиться с точным типом. Покупатели всегда могут получить квалифицированные ответы на технические и коммерческие вопросы. Имеется возможность быстрой поставки надежного и качественного ПвП любой длины по приемлемым ценам.

     Рассмотрим посимвольное описание маркировки:

- отсутствие первой буквы А – жила медная;

- Пв – изоляция из СПЭ;

- П – изоляция из полиэтилена;

- количество и сечение токопроводящих жил;

- площадь сечения экрана;

- номинальное напряжение.

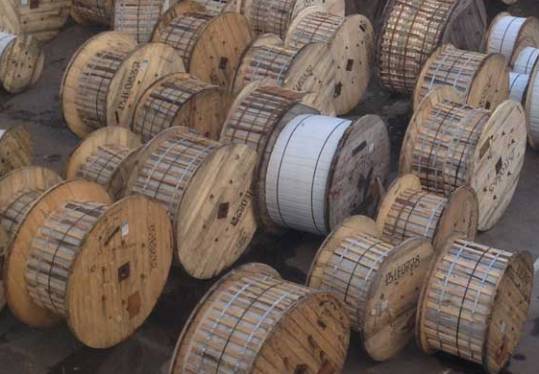

Бухты кабеля

Технические характеристики

     Период службы ПвП составляет минимум 30 лет. Монтаж разрешен при температуре воздуха не ниже -20°С. Максимальная рабочая температура для нормальной эксплуатации + 90°С. Соответствует требованиям ТУ 16.К71-335-2004 и IEC 60502-2 на напряжение 6 - 30кВ и IEC 60840 - от 30 кВ.

     Купив правильно подобранный по электрическим и техническим характеристикам вид кабеля, Вы будете уверены в безопасной и долгосрочной эксплуатации. Для того, чтобы купить необходимую марку, требовательно подойдите к ознакомлению с основными техническими характеристиками:

- Частота сети: 50 Гц;

- Допустимое номинальное напряжение: 6 - 35 кВ;

- Длительно допустимый нагрев: +90 °C;

- Максимальный нагрев при КЗ: +250 °C;

- Рабочие условия эксплуатации: от -50 до +50 °C, при относительной влажности до 98%;

- Минимальный радиус изгиба провода: не менее 15d для одножильных кабелей и 10d для трехжильных. При использовании специального шаблона для одножильного возможен радиус 7,5d.

     Интернет магазин предлагает широкий ассортимент кабеля. Для уверенности в правильном выборе обращайтесь к нашим техническим специалистам. Они обладают достаточной квалификацией и опытом. Не выходя из офиса, Вы можете купить качественный ПвП по низкой цене, который прослужит длительный срок.

     На видео приведено описание конструкции кабеля из СПЭ, подготовка к монтажу и технология его прокладки:
