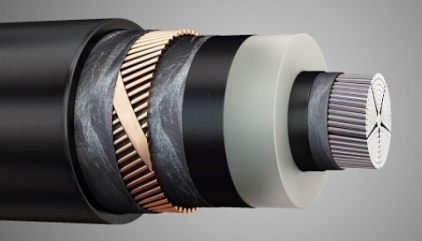

Кабель ПвП2г
Силовой кабель
Кабель с изоляцией из сшитого полиэтилена ПвП2г отвечает все более серьезным требованиям по надежному обеспечению электроэнергией потребителей. Планируете приобрести кабель оптом или в розницу? Рекомендуем ознакомиться с широким выбором в нашем интернет магазине и действительными ценами. Менеджеры помогут определиться с подходящей маркой и быстро оформят заказ. Рекомендуем купить ПвПу2г в нашем магазине по лучшей цене в Москве.
Мы сотрудничаем с заводами-изготовителями. Производственные мощности отвечают современным достижениям. При производстве используют материалы наилучшего качества. Поставка ПвП2г сопровождается сертификатами и протоколами испытаний. Широкий складской запас по выгодной цене позволит доставить товар в минимальные сроки. Выполним работы по изготовлению любого вида кабеля с требуемыми Вам параметрами.
Сфера применения
Спектр применения кабеля ПвП2г довольно широкий. Предназначен для одиночной стационарной прокладки в следующих местах:
На открытом воздухе. Позволяет эксплуатацию без дополнительных методов защиты от солнечной радиации;
В грунте без учета степени коррозионной активности;
В кабельных трассах без учета разностей уровней;
Под водой. В водоемах, не предназначенных для судоходства. При исключении вероятности механических повреждений.
Монтажные работы по укладке ПвП2г могут выполняться при температуре окружающей среды выше -20°С. В других случаях, обязательным является процедура предварительного прогрева продукции, к примеру, в помещении при помощи установки подачи горячего воздуха в течении суток. После прогрева монтаж разрешен в период, не превышающий 30 минут. Кабель ПвП2г должен быть сразу же засыпан разрыхленным грунтом или смесью песка и гравия. Прокладка запрещена при температуре менее -40°С. Допустимые параметры тяжения в каждом случае выбирает руководитель, при выполнении указаний производителя. Он должен учитывать характер трассы, погодные условия и усилия тяжения. При транспортировке и хранении барабанов кабеля необходимо выполнение условий ГОСТ 18690. Купив ПвП2г в нашем магазине, Вы гарантировано получаете товар высокого качества.
Видео расскажет о видах кабеля из сшитого полиэтилена:

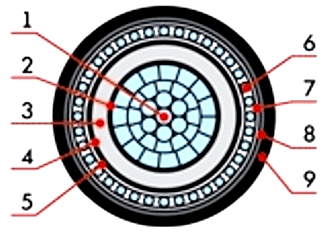

Структура и ее элементы
1. ПвП2г изготавливают из медных уплотненных многопроволочных жил круглой формы;
2. Поверх жил методом экструзии накладывают экран, который изготавливают из полупроводящего СПЭ;
3. Жилы изолируются пероксидносшиваемым полиэтиленом;
4. На изолированные жилы при помощи экструзии накладывается экран, который изготавливают из электропроводной полиэтиленовой пероксидносшиваемой композиции;
5. Для одножильного ПвП2г поверх экрана накладывается разделяющий слой из водоотталкивающей ленты. Для многожильных кабелей экранированные жилы скручиваются в сердечник по окружности жгута выполненного из ПВХ или невулканизированной резины;
6. Экран комбинированный. Выполнен из электропроводной водоотталкивающей ленты и повива из медных проволок. Сверху накладывают медную ленту в виде спирали;
7. Промежуточный слой. Изготавливают из высоконаполненного ПВХ или материала их мелонаполненной невулканизированной резиновой смеси;
8. Разделяющий слой из электропроводной и водоотталкивающей или электропроводящей ленты, которая дополнительно ламинируется лентой из алюмополимера;
9. Усиленная полиэтиленовая оболочка.
Маркировка кабельной продукции и ее расшифровка
Маркировка имеет буквенные и числовые характеристики, рассмотрим их:
Материал изоляционного вещества основных жил токопровода (первая буква(ы)) | |
Пв | изоляция главных жил на полиэтиленовой основе |
Кабельная оболочка (вторая буква(ы)) | |
П | оболочка полиэтиленовая |
Маркировка по герметизации | |
2г | герметизация двойного типа, изготовленная с применением ленты из алюмополимера, накладываемой поверх герметизированного экрана |
Циферное обозначение | |
первая х вторая цифры | количество жил и их сечение |
третья цифра | наименьшая площадь поперечного сечения экрана |
четвертая цифра | номинальное напряжение |
Технические характеристики
Ознакомимся с основными техническими данными кабельной единицы, перед тем как приобрести нужный кабель. Минимальный период службы ПвП2г 30 лет, что соответствует необходимым требованиям, указанным в ТУ 16.К71-335-2004.
Сечение жилы, мм2 | Сечение экрана, мм2 | |
10-35кВ | ||

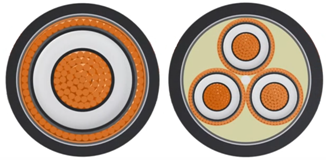

Одножильные | 35 - 1000 | от 16 |
Трехжильные | 35 - 240 | от 25 |
- Частота электросети: 50 Гц;
- Номинальное напряжение, допустимая величина находится в пределах: 10 - 35 кВ;
- Нагрев, длительно допустимая величина не должна превышать рекомендуемую цифру: +90 °C;
- Величина максимального нагрева при коротком замыкании: +250 °C;
- Условия эксплуатации кабеля: от -60 до +50 °C;
- Допустимая величина влажности воздуха, в относительных единицах: до 98%;
- Наименьшая допустимая величина радиуса изгиба: 10d (где d – наружный диаметр) для многожильного кабеля и 15d для одножильного.
Ознакомимся с познавательным видео, которое расскажет о видах провода и кабеля, материалах из которых они изготовлены и сферах применения:
Цена на ПвП2г рассчитывается индивидуально. Каждому клиенту предлагаем удобные условия для сотрудничества в зависимости от объемов закупаемой продукции, способа оплаты и конструктива. Поможем подобрать марку, полностью соответствующую области применения. При отсутствии подходящей изготовим в кратчайшие сроки. Наша ценовая политика порадует каждого покупателя.
