Кабель ПвПг

Сортировка:

ПвПг

Содержание:

Силовой кабель

     Кабель с изоляцией из сшитого полиэтилена марки ПвПг отвечает современным требованиям по обеспечению потребителей электроэнергией. Если планируете купить кабельную продукцию – ознакомьтесь с каталогом нашего интернет-магазина. Он включает широкий ассортимент по выгодной цене. Наши менеджеры предоставят исчерпывающую информацию о преимуществах товара, поэтому Вам не составит труда определиться с типом и купить кабель оптом и в розницу. Качество ПвПг подтверждено необходимыми документами. Актуальные цены размещены на страницах сайта. Складской запас распространенных марок по разумной цене позволит выполнить доставку в минимальные сроки. Изготовим под заказ любой вид кабеля. Рекомендуем купить ПвПг по низкой цене в Москве в нашем магазине.

PvPg 1 gila

Сфера применения

     ПвПг предназначен для одиночной стационарной прокладки в земле и на воздухе. В производственных помещениях и кабельных сообружениях разрешена укладка  при условии соблюдения требований по пожарной безопасности (огнезащитных покрытий). Допускается монтаж в воде при соблюдении мер, не допускающих механические повреждения. ПвПг рекомендуется прокладывать полными строительными длинами. По возможности, избегая соединительных муфт.

     Работы по укладке ПвПг могут быть выполнены при окружающей температуре выше -20°С. Иначе, обязателен предварительный прогрев, например, в отапливаем помещении около суток или при помощи установки горячего воздуха. Монтаж разрешен в период не более получаса после прогрева. Кабель ПвПг должен быть сразу же засыпан разрыхленным грунтом или смесью песка и гравия. Окончательно засыпать траншею можно только после того, как кабель охладится.  Прокладка запрещена, если температура ниже -40°С.

     При монтажных работах усилия при тяжении должны быть не более 50 Н/мм2 , а скорость тяжения - не более 30 м/мин. Допустимые параметры выбирает руководитель. Он должен учитывать характер трассы, погодные условия и усилий тяжения. Транспортировка и хранение барабанов с кабелем должна соответствовать условиям ГОСТ 18690.

Наш интернет-магазин предъявляет высокие требования к качеству поставляемой кабельной продукции. ПвПг, купленный у нас по конкурентной цене, будет надежно служить Вам.

     На видео Вы можете посмотреть лекцию, которая ознакомит с конструкцией кабеля с изоляций из СПЭ, основных требованиях к прокладке муфт, видами кабельной арматуры:

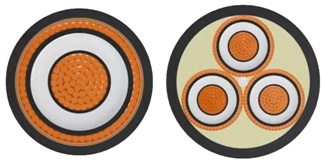

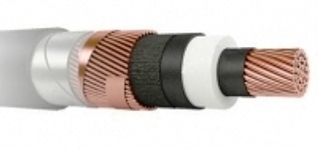

Структура и ее элементы

PvPg

1. Кабель ПвПг изготавливают с медными уплотненными многопроволочными жилами круглой формы;

2. Поверх жил методом экструзии накладывают экран, который изготавливают из электропроводящей пероксидносшиваемой полиэтиленовой композиции;

3. Жилы изолируются пероксидносшиваемым полиэтиленом;

4. На изолированные жилы методом экструзии накладывается экран, который изготавливают из электропроводящей пероксидносшиваемой полиэтиленовой композиции;

5. Для одножильных кабелей ПвПг поверх экрана накладывается разделительный слой в виде двух лент крепированной или кабельной бумаги и оболочка из полиэтилена. Для многожильных кабелей экранированные жилы скручиваются в сердечник по окружности жгута из невулканизированной резины или ПВХ пластиката;

6. Экран комбинированный. Выполнен из электропроводящей бумаги и повива из медных проволок. Сверху накладывают медную ленту в виде спирали;

7. Промежуточный слой. Изготавливают из резиновой мелонаполненной невулканизированной смеси или ПВХ пластиката;

8. Поверх накладывается оболочка из полиэтилена.

Маркировка и ее значение

     Рассмотрим обозначение букв и цифр в маркировке:

Материал изоляции токопроводящих жил (первая буква)

Пв

изоляция жил на основе полиэтилена

Оболочка кабеля (вторая буква)

П

оболочка на основе полиэтилена

Маркировка по герметизации

г

герметизация, изготовленная при помощи водоблокирующих лент

Цифровая маркировка

первая х вторая цифры

число и поперечное сечение жил

третья цифра

минимальная площадь сечения экрана

четвертая цифра

напряжение номинальное

     Предлагаем ПвПг по оптимальной цене. Мы поможем подобрать нужную марку. При отсутствии необходимой, изготовим любой вид в кратчайшие сроки. Каждый клиент может выбрать удобные условия по оплате и поставке.

PvPg

Технические характеристики

     Стоит ознакомиться с основными параметрами кабельной продукции, перед тем как купить нужный тип. Минимальный период службы ПвПг 30 лет. Соответствует требованиям, указанным в ТУ 16.К71-335-2004.



Сечение жилы, мм2

Сечение экрана, мм2

10-35кВ

Одножильные

35 - 1000

от 16

Трехжильные

35 - 240

от 25

- Частота сети: 50 Гц;

- Допустимое номинальное напряжение: 10 - 35 кВ;

- Длительно допустимый нагрев: +90 °C;

- Максимальный нагрев при КЗ: +250 °C;

- Рабочие условия эксплуатации: от -60 до +50 °C;

- Относительная влажность воздуха: до 98%;

- Минимально разрешенный радиус изгиба: 10d (где d – наружный диаметр) для многожильного кабеля и 15d для одножильного.

     На видео представлен производственный процесс изготовления кабеля напряжением 10 – 110 кВ:

     Предлагаем конкурентоспособные цены на весь ассортимент при покупке оптом и в розницу. Обратитесь к нашим специалистам, чтобы уточнить цену, наличие на складе, сроки изготовления, условия оплаты и доставки. Мы заинтересованы в надежном и долгосрочном сотрудничестве, которое гарантирует покупку кабеля в Москве по низкой цене.

Kabel PvPg
