ПвПу2г

Описание кабеля ПвПу2г

     Кабель с изоляцией из сшитого полиэтилена марки ПвПу2г широко применяется в сфере энергетики. Если планируете купить кабельную продукцию – ознакомьтесь с ассортиментом нашего интернет-магазина и актуальными ценами. Консультанты помогут определиться с маркой и оформят заказ, чтоб Вы смогли купить кабель оптом и в розницу. Качество ПвПу2г подтверждено сертификатами и протоколами испытаний. Складской запас распространенных марок по разумной цене позволит выполнить доставку в минимальные сроки. Быстро изготовим любой вид кабеля с необходимыми параметрами. Рекомендуем купить ПвПу2г по низкой цене в Москве в нашем магазине.

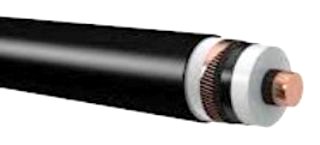

Kabel PvPu2g

Область применения кабеля ПвПу2г

     Кабель ПвПу2г предназначен для одиночной стационарной прокладки. Он характеризуется широким спектром применения:

  • На открытом воздухе. Позволяет эксплуатацию без дополнительных методов защиты от солнечной радиации;
  • В грунте без учета степени коррозионной активности;
  • В кабельных трассах без учета разностей уровней;
  • Под водой. В водоемах, не предназначенных для судоходства. При исключении вероятности механических повреждений.

     Монтажные работы по укладке ПвПу2г могут быть выполнены при окружающей температуре выше -20°С. Иначе, обязателен предварительный прогрев, например, в отапливаем помещении около суток или при помощи установки горячего воздуха. После прогрева монтаж разрешен в период, не превышающий 30 минут. Кабель ПвПг должен быть сразу же засыпан разрыхленным грунтом или смесью песка и гравия. Прокладка запрещена при температуре менее -40°С. Допустимые параметры тяжения в каждом случае выбирает руководитель, при выполнении указаний производителя. Он должен учитывать характер трассы, погодные условия и усилия тяжения. При транспортировке и хранении барабанов кабеля необходимо выполнение условий ГОСТ 18690. Купив ПвПу2г в нашем магазине, Вы получите подтверждение высокого качества.

     Видео расскажет о видах кабеля из сшитого полиэтилена:

Конструкция кабеля ПвПу2г

PvPu2g

1. ПвПу2г изготавливают из медных уплотненных многопроволочных жил круглой формы;

2. Поверх жил методом экструзии накладывают экран, который изготавливают из полупроводящего СПЭ;

3. Жилы изолируются пероксидносшиваемым полиэтиленом;

4. На изолированные жилы при помощи экструзии накладывается экран, который изготавливают из электропроводящей пероксидносшиваемой полиэтиленовой композиции;

5. Для одножильного ПвПу2г поверх экрана накладывается разделяющий слой из водоблокирующей или электропроводящей ленты. Для многожильных кабелей экранированные жилы скручиваются в сердечник по окружности жгута из невулканизированной резины или ПВХ;

6. Экран комбинированный. Выполнен из электропроводящей водоблокирующей ленты и повива из медных проволок. Сверху накладывают медную ленту в виде спирали;

7. Промежуточный слой. Изготавливают из мелонаполненной невулканизированной резиновой смеси или высоконаполненного ПВХ;

8. Разделяющий слой из электропроводящей водоблокирующей или электропроводящей ленты, дополнительно ламинированной алюмополимерной лентой;

9. Усиленная полиэтиленовая оболочка.

Расшифровка кабеля ПвПу2г

     Рассмотрим обозначение букв и цифр в маркировке:

Материал изоляции токопроводящих жил (первая буква)

Пв

изоляция жил на основе полиэтилена

Оболочка кабеля (вторая буква)

Пу

оболочка полиэтиленовая увеличенной толщины

Маркировка по герметизации

герметизация двойная, изготовленная при помощи алюмополимерной ленты поверх герметизированного экрана

Цифровая маркировка

первая х вторая цифры

число и поперечное сечение жил

третья цифра

минимальная площадь сечения экрана

четвертая цифра

напряжение номинальное

Kabel PvPu2g

Кабель ПвПу2г: технические характеристики

     Ознакомимся с основными техническими параметрами кабельной продукции, перед тем как купить нужный тип. Минимальный период службы ПвПу2г 30 лет. Соответствует требованиям, указанным в ТУ 16.К71-335-2004.



Сечение жилы, мм2

Сечение экрана, мм2

10-35кВ

Одножильные

35 - 1000

от 16

Трехжильные

35 - 240

от 25

- Частота сети: 50 Гц;

- Допустимое номинальное напряжение: 10 - 35 кВ;

- Длительно допустимый нагрев: +90 °C;

- Максимальный нагрев при КЗ: +250 °C;

- Рабочие условия эксплуатации: от -60 до +50 °C;

- Относительная влажность воздуха: до 98%;

- Минимально разрешенный радиус изгиба: 10d (где d – наружный диаметр) для многожильного кабеля и 15d для одножильного.

     На видео можно ознакомиться с процессом производства кабеля:

     Реализуем ПвПу2г по оптимальной цене. Каждому клиенту предлагаем удобные условия для сотрудничества. Поможем подобрать нужную марку. При отсутствии необходимой изготовим в кратчайшие сроки по привлекательной цене.
