СИП-2

Содержание:

Применение и особенности СИП-2

     До 60-тидесятых годов прошлого столетия для прокладывания воздушных силовых линий и освещения использовали неизолированные провода. Возведение таких линий было процессом очень трудоемким из-за использования большого числа изоляторов для крепления проводов к опорам. К тому же во время эксплуатации происходило схлестывание проводов из-за сильного ветра, что приводило к коротким замыканиям. Наблюдались обрывы во время сильного обледенения. Купить современную кабельную продукцию по лучшей цене в Москве и регонах страны Вы можете обратившись на наш сайт xcabel.ru.

     На смену неизолированным проводам пришли провода СИП - самонесущие изолированные провода. Одним из них является провод СИП-2. Он используется для подачи электроэнергии воздушными радиальными линиями от понижающих подстанций непосредственно к потребителям.

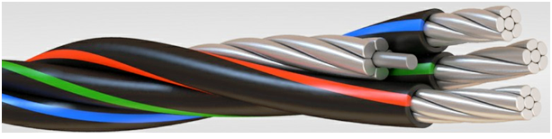

SIP-2

      Изоляцией жил служит светостабилизированный сшитый полиэтилен, отличающийся наличием поперечных молекулярных связей и обладающий такими качествами:

  • повышенная прочность;
  • большая эластичность;
  • термостойкость;
  • устойчивость к ультрафиолетовому излучению;
  • способность работать в агрессивных средах.

     Полную информацию о данной кабельной продукции предоставят на нашем сайте. Выбрать и приобрести нужный проводник в необходимом количестве, превосходного качества и по доступной цене есть возможность в интернет - магазине города Москвы. Купленный товар будет доставлен в любой уголок России.

Преимущества кабеля СИП-2

     Использование СИП-2 при возведении воздушных линий очевидно:

  • значительно снижается стоимость при строительстве и обслуживании;
  • нет схлестывания и обрывов проводов;
  • возможность обслуживания без отключения от напряжения;
  • легкое обслуживание;
  • возможность прокладывания линий по самим опорам, по стенам зданий;
  • существенное уменьшение размеров охранной зоны;
  • небольшой вес проводов, что ведет к уменьшению количества опор;
  • недоступность несанкционированных подключений.

     Что такое СИП и как правильно выбрать данный провод поможет следующее видео:

Маркировка и структура проводов СИП-2

     Что зашифровано в обозначении: СИП-2

С  самонесущий
И  изолированный
П  провод
2  модификация конструкции
  ГОСТ или ТУ    ГОСТ 31946-2012

.

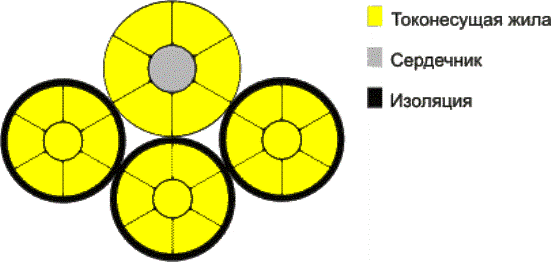

     Разберемся с конструкцией проводов, представленных на фото ниже:

а) состоит из четырех проводов:

Struktura SIP-2

1. три фазных провода, каждый представляет собой многопроволочную уплотненную жилу (материал - алюминий).

2. изоляция фазных проводов - из сшитого светостабилизированного полиэтилена;

3. один несущий неизолированный (голый) провод - из нескольких проволок из алюминиевого сплава, накрученных на сердечник из стали.

     При изготовлении фазные провода (жилы) накручиваются по часовой стрелке вокруг несущего неизолированного провода, который используется в качестве нейтрального, образуя жгут. Общая оболочка отсутствует. При подключении СИП-2 нейтральный провод заземляется на трансформаторной понижающей подстанции и на конечной точке каждой радиальной ветви.

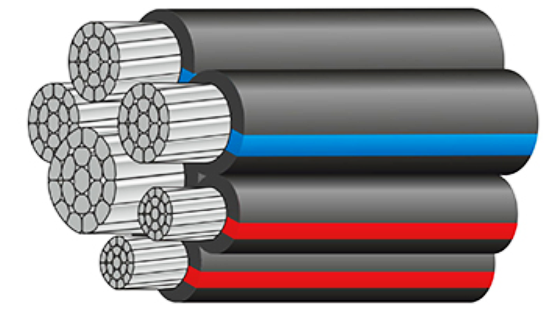

б) состоит из пяти проводов:

SIP-2 gil5

     В этом случае, кроме несущего неизолированного провода и трех фазных, добавлены два изолированных провода меньшего сечения, состоящих из нескольких скрученных алюминиевых проволок - это жилы освещения (материалом изоляции также служит сшитый светостабилизированный полиэтилен). Выпускается данный провод и с одним проводом освещения. Цвет изоляции - черный, с нанесением цветных полос: синий - для фазных жил, красный - для освещения.

Технические характеристики провода СИП-2

     СИП-2 применяется в силовых цепях магистральных воздушных линий и для подключения уличных линий освещения (напряжение 0,22/0,38 кВ). Применение сшитого светостабилизированного полиэтилена в качестве изоляции позволяет использовать этот провод на объектах промышленности с химически активными средами с большим содержанием солей и в условиях повышенной влажности, по берегам морей, соленых озер, в местностях с засоленными песками, где повышенная подверженность коррозии.

     Возможность использовать одни и те же опоры, осуществляя общие подвески с линиями связи, что значительно уменьшает задействованное их количество. Применение СИП-2 имеет огромное количество преимуществ по сравнению с неизолированными проводами в плане строительства таких линий и их эксплуатации:

  • низкие потери напряжения;
  • более легкая арматура, используемая при монтаже;
  • возможность применять устройства, ограждающие от снега и гололеда.

     Прочность и термостойкость изоляции расширили температурный диапазон его применения: -60° мороза  и +50° жары. Возможность вести монтаж без подогрева сохраняется до 20 градусов мороза. Максимальная температура, которую при работе выдерживает кабель +90°, а во время перегрузки (около 8 часов в сутки) предел достигает +130°. При пятисекундном к.з. жилы выдерживают +250°. Допускается уменьшение радиуса изгиба до десятикратного его внешнего диаметра.

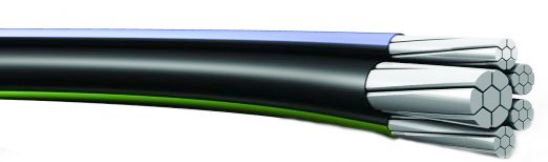

SIP2

     Приведем некоторые технические данные:

Характеристики нейтральной жилы:

Сечение жил, кв. ммСопротивление, Ом/кмКоличество проволокМинимальная прочность при растяжении, кНВес жгута, кг/км
25 - 951,38 - 0,3632 - 77,4 - 27,9670 - 1265



Характеристики фазных жил:

- допустимые токи:

 Сечение фазной жилы, кв. мм  Токи нагрузки, А не более  Токи к.з., кА не более
16 - 240100 - 5151,0 - 22,0



- электрическое сопротивление:

 Сечение фазной жилы, кв. мм  Число проволок  Наружный диаметр, мм  Сопротивление постоянному току, Ом/км, не более
minmax
16 - 2407 - 194,6 - 17,755,1 - 18,451,91 - 0,125



Характеристики кабеля без жил освещения и с их наличием:

Число фазных жилСечение  жилы, кв. ммЧисло жил освещенияЖгутСила тока жилы в рабочем режиме, А
фазнойнейтральнойосвещения Диаметр, ммВес , кг/кмфазнойосвещения
  3  16 - 240 25 - 95--22 - 60315 - 265070- 344-
 54,6 - 95 16 - 251 28 - 56509 - 2749112 - 344 83
2579 - 2847112 - 344



     Требуется провести реконструкцию старой воздушной линии или построить новую, безоговорочно выбирайте провод СИП-2. Достоверную исчерпывающую информацию можно получить на нашем сайте. В интернет - магазине города Москвы быстро помогут выбрать нужный товар и совершить покупку необходимого количества нужного провода высокого качества по лучшей цене. Приобретенный товар будет доставлен в ваш регион.
