Провод СИП-4

Сортировка:
СИП-4

Содержание:

Область применения, отличия и преимущества СИП-4

     Неизолированным проводам, которые не так давно использовались для возведения линий электропередач, на смену приходят самонесущие изолированные провода – СИП. Обращайтесь в наш интрнет-магазин XCabel, чтобы купить кабель по лучшей цене в Москве. Выполним доставку оптовых и розничных партий во все регионы страны.

     Использование «голых» проводов в возведении и реконструкции таких линий делало процесс очень затратным и трудоемким. К тому же во время эксплуатации наблюдались негативные явления: обрыв линии от налипания льда и снега, схлестывание проводов при сильном ветре, приводившее к короткому замыканию. Один из них – СИП-4, который используют в ответвлениях от воздушных линий к вводу и спусков ксиловому оборудованию.С его помощью ведут монтаж сетей освещения. Прокладывание линий возможно в загрязненных промышленных зонах, на берегах морей и соленых озер. С его помощью выполняют монтаж цепей, идущих по стенам зданий, инженерных и производственных помещений.

     Достаточно широко его используют в повседневной жизни, подключая:

  • частные жилые дома;
  • дачные домики;
  • подсобные строения поселков.

     Изоляцией жил выбран термопластичный светостабилизированный полиэтилен, устойчивый к ультрафиолетовому излучению. Строение макромолекул – линейное. Поэтому у него низкая поверхностная твердость, что не позволяет применять СИП-4 непосредственно в ЛЭП из-за возможности обрывов под действием веса. Обледенение и налипание снега незначительное, т. к. происходит сброс, вызванный нарушением равновесия от налипших льда и снега.

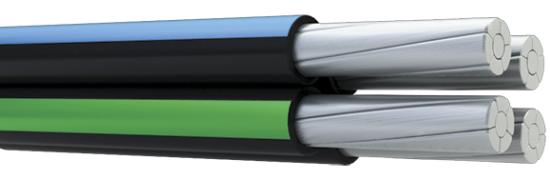

sip4

     Преимущества использования проводника очевидны:

  • высокая надежность;
  • простота монтажа;
  • низкие затраты на монтаж и обслуживание;
  • отсутствие схлестывания, приводящего к коротким замыканиям;
  • возможность прокладывания по стенам зданий;
  • право заниматься подключением и ремонтом без отключения напряжения;
  • безопасность работ по соседству с линиями для различных машин и механизмов;
  • повышенная безопасность для персонала, потребителей, птиц.

     Материалы, используемые при производстве, не выделяют вредные вещества в количестве, которое может навредить окружающей среде и человеку. За полной информацией следует обратиться на наш сайт. Собираетесь обеспечить свою дачу электрическим питанием. Лучшим выбором будет СИП-4, надежный и долговечный проводник. Совершить покупку необходимого количества провода прямо из дома, предоставляется возможность в интернет – магазине Москвы. Цены – подходящие, качество – отменное. Доставка – возможна.

Расшифровка аббревиатуры

Как прочитать запись провода: СИП-4 ГОСТ Р 52373-2005

С  изделие относится к самонесущим проводам
И  жила покрыта изоляцией
П  провод
4  тип провода
  ГОСТ или ТУ   ГОСТ Р 52373-2005


     Что такое СИП и как правильно выбрать провод расскажет видео:

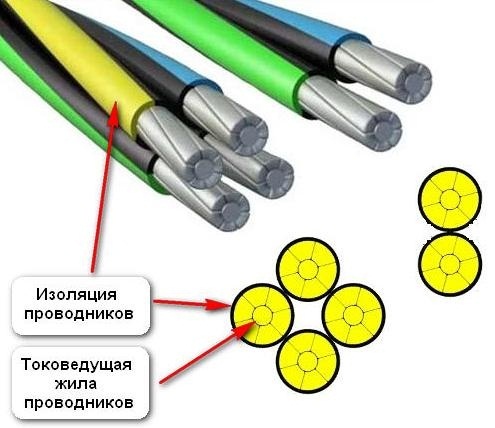

Составные части провода

Составных элементов всего два:

1 – токонесущая жила, материал – алюминий. Выполнена из нескольких уплотненных (компактированных) проволок. Количество меняется от величины сечения (7 или 19). Форма – круглая. Выпускается сечением: 16 – 240 кв. мм. Число жил: 2 – 4. Отдельная несущая жила отсутствует.

Shema sip-4

2– изоляционный покров – термопластичный светостабилизированный полиэтилен.  Маркировка фаз осуществляется нанесением продольных полос, отличающихся по цвету. Второй вариант – маркировка цифрами. На жилы освещения наносятся обозначения тиснением или печатным способом: В1, В2 и В3 соответственно.

Условия эксплуатации и некоторые данные

     Данный проводник используется под напряжением до 1,0 киловольта. Нормальная работа наблюдается в условиях сильных морозов (-60°) и знойного лета (+50°). Не используя подогрев, возможно вести монтажные работы, когда мороз не превышает двадцати градусов. Нагрев жил, допускаемый при нормальном режиме работы, +90°; во время короткого замыкания: +250°. Уменьшение радиуса изгиба допускается до десяти его наружных диаметров, но не должен быть меньше. Строительная длина – по усмотрению заказчика. Соблюдение предусмотренных правил продлевает срок службы до сорока лет.

     В таблицах собраны данные, характеризующие СИП-4.

Сечение фазной жилы, кв. ммЧисло проволокНаружный диаметр, ммСопротивление постоянному току, Ом/км, не более
minmax
16 - 9574,6 – 11,15,1 – 11,71,91 - 0,32
95 - 24019 11,0 – 17,75    12,0 – 18,45   0,32 – 0,125

   Число жил   Сечение  жилы, кв. ммНаружный диаметр, мм   Вес, кг/км
216 - 12015 - 34131 - 813
316 - 36197 - 1219
416 - 15018 - 45262 - 1978



Жила Наружный диаметр, мм    Вес , кг/км
фазнаяосвещения
Число жилСечение, кв. ммЧисло жилСечение, кв. мм
2  25 - 1201  1619 - 34260 - 878
220,6 - 34326 - 944
3122,3 - 43358 - 1414
226,4 - 41423 - 1350
4124,8 - 41455 - 1691
227 – 50,1520 - 1757
2  35 - 1201  2520 – 33,5353 - 910
225 – 33,4450 - 1007
3126 – 36,8481 - 1317
228 – 43578 - 1414
4128 – 42,2609 - 1723
229 – 44706 - 1820



Сечение фазной жилы, кв. ммДопустимые токи
нагрузки, А, не болеекороткого замыкания, кА
16 -240100 - 5151,522,0



     СИП-4 нашел широкое применение не только в промышленной энергетике, но и в повседневной жизни. Долговечность, простота монтажа, обслуживания и ремонта, доступная цена привлекают внимание потребителей. Интересующую вас информацию получайте на нашем сайте. Приобретайте необходимое количество товара по лучшей цене на рынке кабельной продукции в московском интернет – магазине города Москвы. Доставка осуществляется по требованию покупателя во все уголки Российской Федерации.

     Самостоятельный монтаж СИП-4 показан на видео ниже:
