ВБбШв

Содержание:

Особенности ВБбШв и его применение

     Как и все бронированные кабели, ВБбШв отличается высокой надежностью. Это позволяет использовать его в линиях передачи высоких напряжений. Он идеально подходит для использования, как в закрытых сооружениях, так и на открытом воздухе, и даже при наличии окружающих агрессивных сред. Кроме того, с его помощью распределяют электроэнергию и питают станции с использованием постоянного тока. В нашем интернет магазине можете купить ВБбШв в Москве по лучшей цене. Мы не нормируем объемы закупки – каждый клиент может приобрести кабель как оптом, так и в розницу. Данная марка отвечает всем требованиям, указанным ГОСТ и ТУ.

     ВБбШв годится для прокладывания линий:

  • при укладке в траншеи;
  • в сырых подвалах и других строениях со значительной влажностью;
  • в шахтных разработках;
  • в тоннелях разного рода;
  • в каналах;
  • под водой;
  • на значительной высоте над уровнем моря.

     Kabel-VbBShv

     Основные преимущества ВБбШв - высокая степень надежности, повышенная стойкость по отношению к различным негативным воздействиям окружающей среды. Особенно он актуален для укладки в траншеи. К недостаткам можно отнести существование предела прочности при больших растяжениях.      В повседневной жизни им можно воспользоваться для проведения электричества по садовому участку, если нужно провести трассу от дома к хозяйственным постройкам под землей. При условии, что кабель будет использоваться при наличии неблагоприятных погодных условий и других негативных факторов, идеальным вариантом при выборе его типа все преимущества за ВБбШв.

     Получайте исчерпывающую информацию специалистов, обратившись на наш сайт. А затем легко оформляйте покупку нужной кабельной продукции через интернет - магазин города Москвы. Оптовые и розничные цены вполне доступны. Производится доставка во все регионы.

Расшифровка кабеля ВБбШв

     Разберем обозначение ВБбШв:

Материал жил
А жила из меди, т. к. буква А в начале обозначения отсутствует
Материал изоляции токопроводящих жил
В поливинилхлоридный пластикат
Дополнительная защита
Бб говорит о наличии защитной брони, выполненной без подушки
Оболочка кабеля
Шв присутствие оболочки из композиции на основе полиолефинов (высокомолекулярных соединений, которые получают из олефинов с участием катализаторов)
Цифровая маркировка
1-е количество жил
2-е их сечение
3-е напряжение, кВ
Нормативные акты
Изготовление по ГОСТ или ТУ ТУ 16.К02-56-2013



     Видео ознакомит с правилами монтажа заливной соединительной муфты для кабеля с ПВХ-изоляцией:

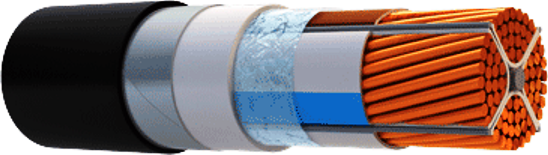

Кабель силовой бронированный ВБбШв

     Обратимся к изображению кабеля в разрезе:

Shema Kabel-VBbShv

     1 - токопроводящая жила, выполненная из меди;

     2 - каждая жила имеет изоляцию (материал - ПВХ);

    3 - промежутки между жилами, скрученными между собой, заполнены ПВХ пластикатом плюс так называемая поясная изоляция, которая выпрессовывается из этого же материала;

     4 - броня, из  2 лент (материал - сталь оцинкованная), служит защитой кабеля;

     5 - в качестве внешнего слоя используется шланг, который изготавливается методом выпрессовки (материал - пластифицированный ПВХ).

     Броня, поз.4, может быть из не оцинкованных лент, в этом случае они должны покрываться битумом или битумным составом с полиэтилентерефталатной лентой. В обоих случаях стальные ленты наматываются внахлест, чтобы исключить незакрытые промежутки между слоями брони. При одножильном исполнении жила однопроволочная, выполнена из одной круглой медной проволоки нужного сечения. Для многожильных кабелей - это многопроволочный вариант исполнения жилы. В двухжильном - обе жилы одинакового сечения. Начиная с трехжильного исполнения и включая пятижильный кабель, одна из жил может быть меньшего сечения.

     Материал изоляции обладает отличными свойствами диэлектрика, большой эластичностью, к тому же он не токсичен, стойкий по отношению к щелочам, кислотам, нефтепродуктам. Для удобства монтажа цвет изоляции каждой жилы в многожильном исполнении имеет свой окрас. Нулевая жила при этом всегда - голубая, а жила заземления имеет двойную желто - зеленую окраску. Кроме того в многожильном исполнении жила в разрезе может иметь форму круга или сектора. Секторная форма дает возможность значительно уменьшить внешний диаметр кабеля, а, значит, и его вес.

Технические параметры ВБбШв

     Выпуск кабеля осуществляется на 0,66, 1, 3 и 6 кВ. Возможность использования в умеренном, холодном и тропическом климате позволяет применять его на открытом воздухе, в помещениях, где нет искусственных регуляторов условий климата. При большой влажности воздуха (до 98%), под землей, в условиях морозной зимы (-50) и жаркого лета (+50) все эти случаи подходят для применения этого кабеля.

     Его прокладку можно осуществлять без подогрева на морозе -15°. При изгибах трасс необходимо соблюдать условия, что радиус изгиба одножильного кабеля не должен быть меньше десяти наружных диаметров, а многожильного - 7,5. В аварийных случаях кабель способен в течение долгого времени выдерживать +70°, а в условиях возникновения к. з. - до 160 °. Служба кабеля продолжительностью до тридцати лет, а период гарантии – 5 лет. Значительный складской запас гарантирует минимальные сроки поставки кабеля ВБбШв. Согласуем изготовление требуемой марки в кратчайший период и по разумной цене.

VbBShv



     В таблицах приведены пределы расчетных величин наружных диаметров кабеля и его масс:

а) для случая равных сечений жил:

Напряжение, кВЧисло жилСечение жилы, кв. ммНаружный диаметр, ммМасса, кг/км
0,66125 - 5015,5 - 17,7430 - 823
24 - 5014,4 - 27,8343 - 1662
31,5 - 5012,1 - 29,3247 - 2140
412,7 - 31,9278 - 2670
513,5 - 38,6312 - 3280
1125 - 24015,2 - 31,5548 - 3061
21,5 - 24013 - 44,1274 - 5760
313,5 - 51,2274 - 8123
412,9 - 55,3281 - 10558
515,3 - 59,2321 - 12100
6335 - 24036,7 - 59,72864 - 9566



б) для случая наличия жилы заземления:

Напряжение, кВЧисло жилСечение жил, кв. мм Наружный диаметр, ммМасса, кг/км
 основныхзаземленияосновныхзаземления
0,66314 - 502,5 - 2515,8 - 31,0462 - 2116
1,04 - 2402,5 - 12017,0 - 54,0501 - 9397



     Пределы допустимых токовых нагрузок и токов односекундного к. з. кабеля с разным числом жил:

Сечение жил, кв. ммПрокладкаТок
нагрузки, Аодносекундного к. з., кА
одножильныйдвухжильныйтрехжильныйчетырехжильный
1,5 - 240в земле32 - 52533 - 57028 - 46826 - 4350,17 - 26,8
 1,5 - 240на воздухе29 - 70424 - 40521 - 49919 - 464



     Надежность ВБбШв, возможность его использования при наличии негативных условий среды дает право выбрать этот тип кабеля, если таковые присутствуют  в вашем случае. Необходимо только учесть, что кабель нужно с осторожностью использовать при  механических растяжениях. Для получения конкретной информации нужно обратиться на наш сайт. Купить его по лучшим ценам можно в московском интернет - магазине, оформив все очень быстро. Производится доставка во все районы России.
