ВБбШвнг(А)

Содержание:

Особенности ВБбШвнг(А) и его сфера применения

     На многих объектах энергетики существует большая вероятность механических повреждений прокладываемых силовых кабелей. Возникает потребность в использовании более защищенных и усиленных их видов. Именно к таким и следует отнести предлагаемый вниманию ВБбШвнг(А). Купить марку можно в нашем интернет магазине XCabel по лучшей цене в Москве и регионах РФ.

     Данное кабельное изделие относится к силовым бронированным кабелям. Он нашел свое применение для трансляции и перераспределения  электроэнергии встационарных устройствах. Наличие брони из стальных лент и оболочек, выполненных из ПВХ пластиката, который противостоит распространению реакции горения, в его конструкции, расширяют диапазон использования в довольно широких физико-технических рамках и различных климатических обстоятельствах.

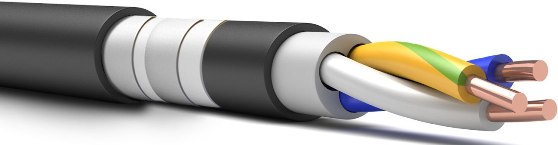

VBbCHVng(A)

     ВБбШвнг(А) используется для прокладывания трасс:

  • · на открытом воздухе;
  • · в грунте;
  • · в различных строениях.

     Его установка будет оправдана:

  • в кабельных тоннелях и каналах;
  • на эстакадах и галереях;
  • в кабельных коробах и лотках;
  • для прокладывания трасс в секциях злектрооборудования с двойными полами.

     Наличие ПВХ пластиката в качестве изоляции делает его:

  • гибким;
  •  влагонепроницаемым;
  • инертным к действию агрессивных сред.

     ВБбШвнг(А) можно просто укладывать в землю или в подготовленные траншеи. Рассмотренная информация убеждает, что такой кабель будет долго и исправно служить в тяжелых условиях эксплуатации.

     Если ваши требования к проводниковой продукции совпадают с представленными выше свойствами этого типа кабеля, выбирайте ВБбШвнг(А) для прокладки надежных трасс. Получить нужную и полную информацию помогут на нашем сайте. Цены в розницу и оптовая стоимость необходимого товара, несомненно, лучшие на рынке. Благодаря  наличию его на складе - кабель будет поставлен без задержки. Возможна доставка во все регионы России.

Расшифровка кабеля ВБбШвнг(А)

     Как прочитать эту аббревиатуру: ВБбШвнг(А)

Материал жил
отсутствие буквы А  медные жилы
Материал изоляции жил
В  говорит о выполненной из ПВХ пластиката изоляции
Дополнительная защита
Бб  двухслойная броня, изготовленная из оцинкованных стальных лент, спирально намотанных
Оболочка кабеля
Шв  наружный слой представляет собой оболочку типа шланга из ПВХ пластиката
Маркировка по пожарной безопасности
нг  при производстве этого вида проводника были использованы не горючие материалы
(А)  класс пожарной опасности
Нормативные акты
изготовление по ГОСТ или ТУ  ТУ 16.К13-030-2003

     Завод по производству ВБбШвнг(А) представлен на видео ниже:

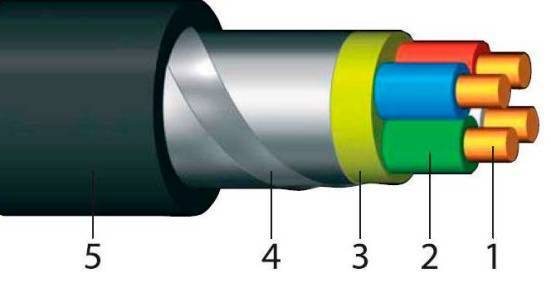

Элементы конструкции кабеля ВБбШвнг(А)

     Все элементы хорошо видны на рисунке:

vbbshvng(A) shema

1- провод из меди в качестве токопроводящей жилы;

2 - изоляция жилы - ПВХ пластикат: препятствует непосредственному контакту между жилами;

3 - поверх изоляции жил, предварительно свитых, находитсяпрослойка из ПВХ пластиката;

Двойной защитой служат:

4 - броня, изготовленная из двух стальных лент, намотанных по спирали так, что верхняя закрывает промежутки в витках нижней;

5 - наружный покров выполненв виде шланга из ПВХ пластиката, горючесть которого снижена.

     Как видно на иллюстрации, изоляции жил имеют разную расцветку. Цвет нулевой жилы принят - голубым. Для больших сечений применяют маркировку цифрами (у нулевой - "0").

     Жилы изготавливаются круглыми или в виде сектора, кроме того их изготовление возможно из цельной проволоки - катанки или из большого числа проволок малого диаметра.Секторная форма жилы разрешает плотнее их расположить в пространстве кабеля, что дает возможность увеличить их сечение при том же диаметре. Кроме того значительно уменьшаются поверхностные токи Фуко, из-за которых происходит перегрев проводников. Это подтверждают представленные рисунки:

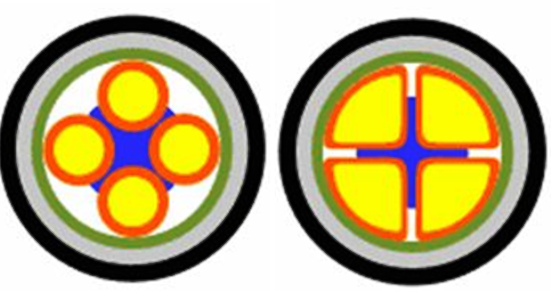

     Однопроволочные жилы

VBbCHVng(A) odnoprovolochnyi

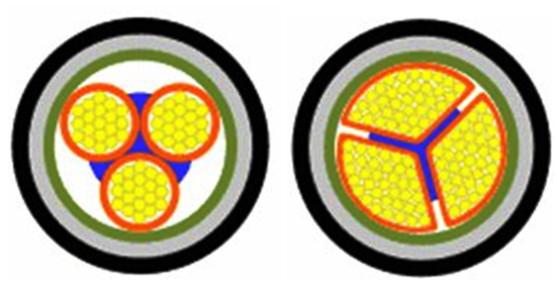

     Многопроволочные жилы

VBbCHVng(A) mnogoprovolochnyi

     Форма

     а) круглая                              б) секторная

Область применения кабеля ВБбШвнг(А)

     Провод этой марки используют, когда есть вероятность механических повреждений и обязательным условием использованияявляется увеличенная пожарная безопасность на нераспространение реакции горения при прокладке группами. Выпуск осуществляется на 0,66 и 1,0 киловольт частотой 50 Гц. Кабель при правильном использовании прослужит не менее тридцати лет.

     Эксплуатация возможна в температурных пределах -/+50°. Работоспособность сохраняется при влажности до 98% и не выше 35 градусах тепла. Если во время монтажа температура воздуха опускается ниже минус пятнадцатиградусной отметки, кабель необходимо перед этим прогреть. Жила выдерживает нагрев продолжительное время до +70°C.  Во время аварии - до 80°C. В режиме четырех секундного к.з. - до +160°C.

     При прокладывании трасс с изгибами должно выполняться условие, что радиусы сгиба не могут быть меньше:

  • для одножильных кабелей – 10 наружных диаметров;
  • для многожильных – 7,5 наружных диаметров.

     Ниже приведены значения некоторых технических величин:

  Исполнение жилы    Число жил    Сечение жил, кв. мм    Наружный диаметр, мм    Вес, кг/км
 однопроволочная2 1,5 - 16 9 - 16,589 - 456
39,4 - 17,4113 - 591
410,2 - 19.5139 - 781
511,0 - 20,8165 - 978
 многопроволочная2 25, 35 20,0 - 21,9695 - 912
321,2 - 23,3906 - 1191
423,2 - 26,01176 - 1574
525,3 - 28,01503 - 2001



  Напряжение, кВ    Число жил    Сечение жил, кв. мм      Наружный диаметр, мм      Вес, кг/км
  Жилы круглые
  0,66125 - 5015.0 - 17,7553 - 841
22.5 - 50 13,7 - 29,0305 - 1898
314,3 - 30,8345 - 2372
415,1 - 34,6394 - 2343
515.0 - 36,4440 - 3545
     1,0125 - 30015,2 - 35,3562 - 3843
22,5 - 50 13,7 - 29,0324 - 1923
314,3 - 30,8368 - 2399
415,1 - 33,6421 - 2947
516,1 - 36,9481 - 3594
 Жилы секторные
350 - 24033,6 - 52,92304 - 8472
4 34,0 - 57,72849 - 11000
5 37,1 - 63,23427 - 13346



  Сечение жил, кв. мм    Прокладка кабеля  Токовая нагрузка кабеля, А  Ток короткого замыкания, кА
Число жил
1234
1,5 - 240в земле32 - 52533 - 57028 - 46826 - 4350,17 - 26,8
на  воздухе29 - 70424 - 40521 - 49919 - 464



     Данные из таблицы соответствуют ПУЭ.

     После ознакомления с предложенной информацией становится понятно, что ВБбШвнг(А) является довольно универсальным видом проводников. Он практически незаменим при прокладывании трасс, которые будут работать в тяжелых условиях.

     На нашем сайте можно получить полную информацию о наличии его на складе, узнать стоимость, несомненно лучшую из возможных. Для приобретения обращайтесь в московский интернет - магазин, где можно быстро и без проблем купить нужный товар, который будет доставлен в любой регион страны.
