ВБбШвнг(А)-ХЛ

Содержание:

О свойствах и применении ВБбШвнг(А)-ХЛ

     ВБбШвнг(А)-ХЛ - силовой бронированный негорючий кабель. В его производстве использовался холодостойкий поливинилхлоридный пластикат, благодаря этому внешняя оболочка при низких температурах не становится хрупкой, что позволяет использовать его при больших морозах. Купить данный кабель можно в нашем интернет магазине по лучшей цене в Москве. Партии любых размеров (как оптом, так и в розницу) поставляем во все регионы страны.

     Наличие брони и отличные качества изоляции разрешают применять его в:

  • зонах с повышенной активностью в плане коррозии;
  • областях с присутствием агрессивных сред;
  • трассах, имеющих различные уклоны, вплоть до вертикальных участков.

     Данный проводник применяют, прокладывая трассы в:

  • болотистой местности;
  • местах, где наблюдается вспучивание или провалы грунта;
  • земляных траншеях, не зависимо от величины коррозионной активности и наличия блуждающих токов, если нет больших усилий растягивания во время эксплуатации.

     Им пользуются в линиях, проходящих по воздуху.

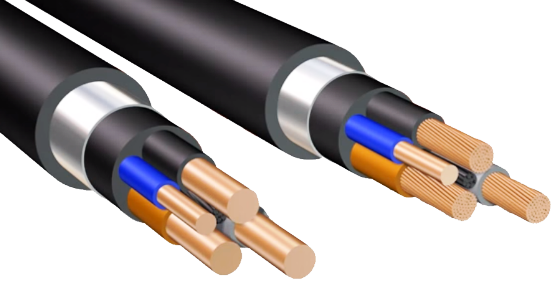

Kabel VBbShvng(A)-HL

     Ведут монтаж в:

  • производственныхзданиях (сухих или сырых);
  • кабельных эстакадах и галереях открытых устройств;
  • воздухе, когда существует опасность механических повреждений;
  • каналах и шахтах;
  • коллекторах;
  • пожароопасных постройках;
  • в зонах с вероятностью взрывов.

     Данный продукт проводниковой промышленности является очень надежным в эксплуатации, может использоваться в условиях низких температур и работать в сложных обстоятельствах. Броня дает защиту от повреждений, что исключает использование труб и удешевляет процесс укладки. Всю необходимую информацию получайте на нашем сайте. Покупку нужного количества товара превосходного качества по лучшей цене приглашают произвести в интернет - магазине Москвы. Доставка - во все регионы России по требованию покупателя.

Расшифровываем маркировку

Что скрывается за следующей записью: ВБбШвнг(А)-ХЛ

Материал жил
отсутствие буквы А  медные жилы
Материал изоляции жил
В  поливинилхлоридный пластикат
Дополнительная защита
Б  присутствие брони, изготовленной из двух стальных лент, покрытых тонким слоем цинка
б  нет подушки, служащей внутренним защитным слоем, который накладывается под броню, чтобы предохранить изолированные жилы от коррозии и механических повреждений лентами брони
Оболочка кабеля
Шв  шланг из поливинилхлорида, произведенный методом выпрессовки
Маркировка по пожарной безопасности
нг  при производстве этого вида проводника были использованы негорючие материалы
(А)  категория пожарной опасности ("не распространяющий горение")
ХЛ  кабель относится к хладостойким
Нормативные акты
Изготовление по ГОСТ или ТУ  ГОСТ 31996-2012, ГОСТ 31565-2012

На видео представлен один из заводов, производящих кабель марки ВБбШвнг(А)-ХЛ:

Подробности конструкции

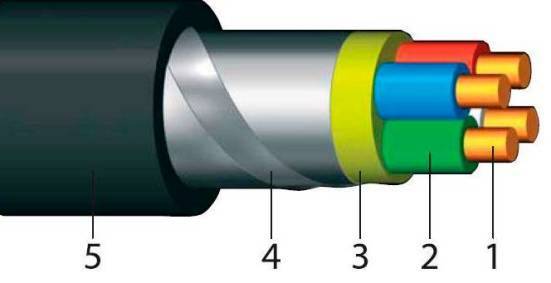

Из каких элементов складывается данный проводник, разберемся по рисунку:

vbbshvng(A)-HL shema

1 - главным элементом любого кабеля считается токопроводящая жила, в данном случае она из меди. Она может изготавливаться из монолитной проволоки-катанки или состоять из нескольких проволок небольшого диаметра. Форма жилы также выпускается в двух вариантах: круглая и секторная. Кабели, состоящие из четырех жил, имеют одинаковое сечение или одну - меньшего.

2 - Изоляционным слоем служит холодостойкий ПВХ пластикат. В многожильных вариантах расцветка каждогопроводника разная. Задаются только для нулевой - синий и заземления - желто-зеленый.

3 - поверх изолированныхпроводников, предварительно свитых, помещается прослойка из холодостойкого ПВХ пластиката, горючесть которого понижена, с заполнением всех промежутков между жилами.

Двойной защитой выступают:

4 –броня, состоящая из двух лент из стали с нанесенным на них тонкого слоя цинка, и намотанная таким образом, что верхняя закрывает промежутки в витках нижней.

5 – наружная оболочка представляет собой шланг (материал – холодостойкий поливинилхлоридный пластикат пониженной горючести).

Об эксплуатации и параметрах

     Выпуск промышленностью осуществляется на 0,66 и 1,0 кВ переменного тока. Одножильный вариант исполнения используется на постоянном токе. Проводник работает в условиях суровой зимы (-60°) и жаркого лета (+40°). Проводить монтаж без предшествующего прогрева возможно, если мороз не опускается ниже пятнадцати градусов. Нет распространения горения в трассах, проложенных пучками (группами). Допускается нагрев жил продолжительное время при эксплуатации до +70°, при перегреве - до+90°, а максимум допустимый во время пятисекундного короткого замыкания не должен превышать +160°.

     Условие, необходимое к выполнению при прокладывании трасс с поворотами:

радиус изгиба проводника не может быть меньше:

а) для одножильных - десятикратной величины наружного диаметра;

б) для многожильных - семи с половиной наружных диаметров.

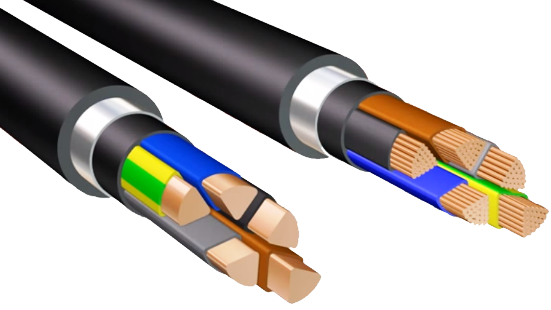

Kabel_VBbShvng(A)-HL

     Соблюдение условий, рекомендованных для хранения, транспортировки и эксплуатации, позволяет продлить время использования до тридцати лет. Ниже в таблицах даются некоторые величины параметров проводника:

- расчетные величины масс и внешних диаметров:

Напряжение, кВЖила   Масса, кг/км   Наружный диаметр, мм
    Количество  Сечение, кв. мм
  0,66110 - 50265 - 77011,8–17,8
2 1,5- 50239 - 179511,8 – 28,2
3263 - 224812,2 – 29,8
4298 - 283012,9 – 33,0
5336 – 356713,6 – 36.9
  1,0110 - 500272 -585612,0 – 42,0
2 1,5- 240358 - 834711,7 – 58,8
3386 - 918912,0– 53,7
4428 - 1205112,2 – 61,6
5476- 1495713,4 – 69,3



- для четырехжильного кабеля, исполнения – 3 фазные и 1 нулевая:

Напряжение, кВЖилаМасса, кг/кмНаружный диаметр, мм
фазнаянулевая
КоличествоСечение, кв. ммКоличествоСечение, кв. мм
0,6634 - 5012,5 - 25490 - 320516,7 – 33,7
1,025 - 24016 - 1201621 - 1112726,4–61,6



- величины токов:

Сечение жилы, кв. ммПрокладкаДопустимые токи
нагрузки кабеля, Акороткого замыкания, кА
одножильныймногожильный
на постоянном токена переменном токе, укладка треугольником вплотнуюна переменном токе
1,5 - 240на воздухе29 - 65522 - 51221 - 4720,17 - 26,8
в земле41 - 74330 - 47727 - 471
10 - 500на воздухе29 - 65529 - 655_1,09 - 49,5
в земле29 - 65529 - 655_



     Предоставленная информация убеждает в надежности и большого срока службы данного проводника. Правильным будет выбор, если предстоит работа изделия в условиях сильных морозов, наличия агрессивной среды и блуждающих токов. Подробную информацию предоставляет наш сайт. Приобрести нужное кабельное изделие по отличной цене превосходного качества помогут в московском интернет - магазине. Возможна доставка.
