ВБбШвнг(А)-LS

Содержание:

Основное о кабеле ВБбШвнг(А)-LS

     ВБбШвнг(А)-LS представляет собой силовой бронированный негорючий кабель. В интернет-магазине XCabel можете купить кабель в Москве по лучшей цене. Марка соответствует требованиям ГОСТ и ТУ.  Предлагаем выгодные цены при покупке как оптом, так и в розницу.

     Данная модификация кроме высокой надежности обладает еще целым рядом преимуществ:

  • незначительное образование дыма при горении;
  • малая токсичность выделяемых газов;
  • не распространяет горение при использовании способа прокладки группами.

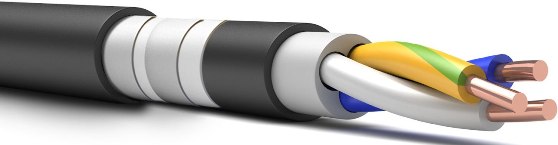

VBbSHVng(A)-LS

     Применяется при монтаже и прокладывании цепей в установках стационарного типа, может быть использована:

  • в помещениях;
  • на отрытом воздухе;
  • в земле.

     Не является препятствием использование при присутствии значительной коррозионной активности почвы и вероятности механических повреждений. Следует только ограждать кабель от больших усилий растяжения.

Повышенная влажность в производственных постройках также не станет помехой.

Его использование оправдывает себя:

  • на галереях и эстакадах;
  • в кабельных каналах;
  • в специальных лотках и коробах;
  • в земляных траншеях;
  • в обычном грунте;
  • в оборудованных нишах, горизонтального и вертикального видов.

Он применяется в цепях питания метрополитена и атомных электростанций. Его используют в зонах с повышенной опасностью взрывов.

Это надежный кабель с высоким уровнем защиты, который будет исправно служить в тяжелых условиях эксплуатации долгое время.

Если вас заинтересовал этот вид кабельной продукции, за подробной информацией следует обратиться на наш сайт. Купить нужный товар по лучшей цене можно в интернет - магазине Москвы. Производится доставка.

Расшифровка кабеля ВБбШвнг(А)-LS

     Расшифруем следующую запись: ВБбШвнг(А)-LS

Материал жил
отсутствие буквы А  медные жилы
Материал изоляции жил
В  пожаробезопасный пластикат из поливинилхлорида
Дополнительная защита
Бб  двухслойная броня
Оболочка кабеля
Шв  выпрессованный шланг из ПВХ пластиката с низкой пожароопасностью
Маркировка по пожарной безопасности
нг  кабель не поддерживает горение
(А)  класс пожарной опасности
LS  низкое выделение дыма в случае плавления изоляции
Нормативные акты
Изготовление по ГОСТ или ТУ  ТУ 16.К71-310-2001

     Один из заводов, производящих кабель марки ВБбШвнг(А)-LS, представлен на видео:

Элементы конструкции кабеля ВБбШвнг(А)-LS

     Обратимся к изображениям кабеля в разрезе:

- секторная форма жил:

VBbSHVng(A)-LS sektornaya

- круглая форма:

VBbSHVng(A)-LS kruglaya

1- жила, проводящая ток, изготовлена из меди;

2 - жилы отделены друг от друга слоем из ПВХ композиции низкой горючести, препятствующим электрическому контакту жил, т.е. он является изоляцией;

3 - на скрученные изолированные жилы наложена оболочка, заполняющая все внутренние пустоты (материал - композиция из ПВХ пластиката пониженной пожароопасности) и  формирующая круглую форму кабеля;

4 - броня, представляющая собой намотанные по спирали внахлест две стальные ленты так, чтобы не оставалось незакрытых промежутков между ними;

5 - внешний покров выполнен в виде шланга из ПВХ пластиката с низкой горючестью, методом выпрессовки.

     Жилы, проводящие ток, могут иметь два исполнения:

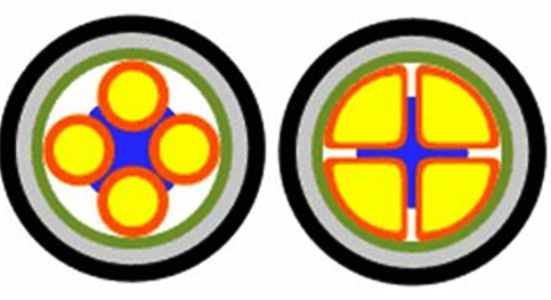

1. Однопроволочные жилы (выполненные из цельной монолитной проволоки):

VBbSHVng(A)-LS odnoprovolochnyi

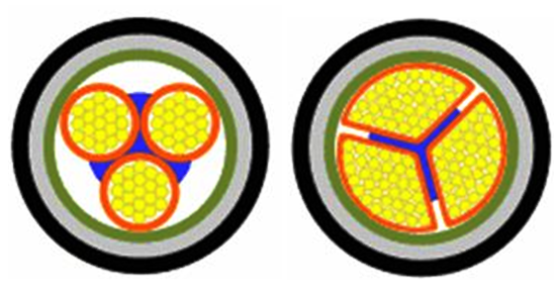

2. Многопроволочные жилы (изготовленные из большого количества проволок малого диаметра):

VBbSHVng(A)-LS mnogoprovolochnyi

     Чтобы избежать ошибок при монтаже, изоляцию жил многожильных кабелей окрашивают в оригинальные цвета. Общепринятыми и постоянными остаются цвета жилы заземления (желто-зеленый) и нулевой (голубой).  Для больших сечений выбрана цифровая маркировка. Изготовление жил большого сечения в форме сектора позволяет при меньшем внешнем диаметре иметь большее сечение жилы. Также это приводит к значительному снижению поверхностных токов Фуко, что дает возможность избежать перегрева кабеля. Кабель выпускается с числом жил от 2 до 5.

Параметры ВБбШвнг(А)-LS

     Этот вид проводниковой продукции, благодаря своей надежности и повышенной безопасности в отношении экологии, получил широкое применение. ВБбШвнг(А)-LS используют при большой вероятности механических повреждений, в зонах опасности взрывов, в системах снабжения электроэнергией собственных нужд на атомных и тепловых электростанциях, для питания цепей метрополитена. Кабель выпускается на 0,66 и 1,0 киловольт с частотой 50 Гц.

     Исполнения кабеля таковы, что его применяют в обстановках низкого холода (- 50 градусов), жаркого лета (+ 50 градусов) и во влажных тропиках. Прокладывание трасс без предшествующего прогрева проводника возможно, если воздух остывает до минус пятнадцати градусов, но не ниже. При условии нормальной работы жила выдерживает длительный промежуток времени нагрев до +70 градусов, в момент аварии она увеличивается до +80. Во время короткого замыкания длительностью до 4 секунд - до 160 градусов. При правильном хранении и эксплуатации кабель может прослужить 30 лет.

     Часто во время монтажа трасс приходится изгибать кабель, в таких случаях необходимо помнить, что радиусы сгиба следует выбирать:

  • в случае одножильного исполнения кабеля - не менее 10 внешних его диаметров;
  • для многожильного - 7,5.

     Ниже приведены значения некоторых технических величин:

а) жилы круглые

   Напряжение, кВ      Число жил      Сечение жил, кв. мм      Наружный диаметр, мм      Вес, кг/км
    0,662    4 - 50 14,3 - 28,6 415 - 1954
314,8 - 30,2 467 - 2414
415,8 - 30,2 537 - 2464
516,9 - 40,0 638 - 3545
1,02  6 - 50 16,5 - 29,0 549 - 1988
317,2 - 30,6625 - 2452
418,4 - 33,4719 - 3009
518,9 - 36,6668 - 3453



б) секторные жилы

   Напряжение, кВ      Число жил      Сечение жил, кв. мм      Наружный диаметр, мм      Вес, кг/км
1,0350 - 24030,7 - 52,42280 - 8584
433,7 - 57,62853 - 11145
535,4 - 59,83407 - 13243



     Допустимые токовые нагрузки кабеля и токи короткого замыкания:

  Сечение жил, кв. мм    Прокладка кабеля  Токовая нагрузка кабеля, А  Ток короткого замыкания, кА
одножильныймногожильный
  На постоянном токе  На переменном токе
4 - 240в земле71 - 74350 - 47747 - 4710,43 - 26,8
на воздухе50 - 65539 - 51236 - 472



     Приведенные данные соответствуют ПУЭ и могут отличаться у разных производителей. Универсальность и надежность этого вида кабельной продукции подтверждается приведенной информацией. Незаменимость этого проводника очевидна при использовании его в тяжелых условиях эксплуатации. Для получения исчерпывающей информации о ВБбШвнг(А)-LS необходимо обратиться на наш сайт. Приобретение товар высокого качества по низкой цене доступно в интернет - магазине Москвы. Осуществление доставки по всей России.

     Один из действенных способов, позводяющих определить место повреждения провода, можно увидеть ниже:
