ВБШв

Содержание:

Материалы, используемые в кабеле ВБШв. Его назначение

     ВБШв относится к силовым кабелям. Купить в Москве и регионах кабель данной марки можно в нашем интернет магазине по лучшей цене. Заказывайте продукцию как оптовыми партиями, так и в розницу. В настоящее время он получил широкое распространение в различных областях, благодаря своей высокой надежности. Это обеспечивается материалами, которые используются при производстве данного кабеля.

     В качестве электрической изоляции в нем применен ПВХ пластикат, отличающийся:

  • большой гибкостью;
  • влагонепроницаемостью;
  • инертностью по отношению к щелочам, кислотам, бензину, промышленному газу;
  • отличными диэлектрическими показателями.

     Но главным его преимуществом является неподверженность влиянию прямых солнечных лучей (выдерживает воздействие ультрафиолетового излучения десятки лет). Еще одной из составляющих элементов рассматриваемого типа кабеля является полиэтилентерефталатная пленка, которая выступает в качестве обмотки. Она обладает:

  • большой стойкостью к  действию кислот и щелочей;
  • высокой механической прочностью;
  • хорошими диэлектрическими свойствами в большом диапазоне температур;
  • влагостойкостью .

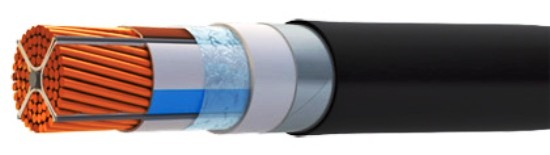

vbshv

     ВБШв повсеместно используется для трансляции и перераспределении электроэнергии в стационарных установках. Благодаря своим отличным характеристикам эксплуатация его возможна:

  • на поверхности земли и под землей, не зависимо от коррозионной активности почвы и присутствия блуждающих токов;
  • на водных пространствах (реки, озера);
  • на большой высоте над уровнем моря;
  • в помещениях с различной степенью влажности, включая частично затапливаемые;
  • в кабельных каналах, шахтах, коллекторах (кроме прокладки в блоках).

Расшифровка маркировки кабеля ВБШв

     Ознакомимся с маркировкой:

Материал жил
отсутствие А  жилы медные
Материал изоляции жил
В  поливинилхлоридный пластикат
Дополнительная защита
Б  наличие брони
Оболочка кабеля
Шв  присутствие защитного покрова
Цифровая маркировка
1-е  количество жил
2-е  их сечение
3-е  напряжение, кВ
Нормативные акты
Изготовление по ГОСТ или ТУ  ГОСТ 16442-80



Конструктивные элементы кабель ВБШв

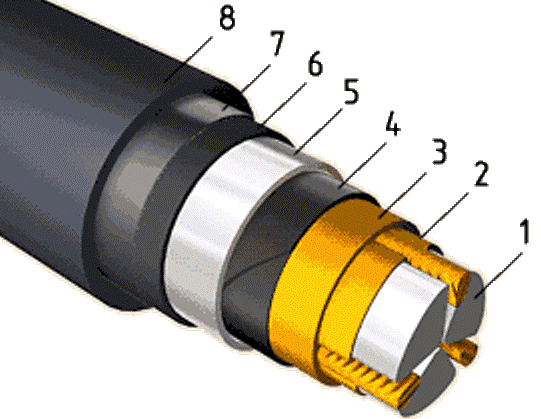

     Конструкция этого кабеля достаточно сложная, ее элементы представлены на рисунке:

Shema vbshv

1- токопроводящая жила из меди, может выполняться из одной проволоки (однопроволочная) или нескольких (многопроволочная), причем форма бывает в форме круга или сектора;

2 - ПВХ пластикат в качестве изоляции жилы;

3 - присутствует поясная изоляция из лент (материал - полихлорвинил), она является добавочной  защитой от механических повреждений и влаги;

4 - экраном служат ленты из полупроводящей бумаги (для кабеля на 6 кВ добавляется медная лента), поверх которого наматывается обмотка из ПВХ лент (для кабеля на 6 кВ добавляется обмотка из нетканого полотна);

5 - кабель бронированный: броней служат две стальные (могут быть оцинкованными) ленты, чем достигается надежная защита;

6 - слой битума;

7 - обмотка, выполненная из полиэтилентерефталатной пленки;

8 - завершает конструкцию впрессованный шланг из ПВХ пластиката.

     Для удобства работы с кабелем выполняется маркировка жил:

а) цветовая;

б) в виде цифр (для больших сечений).

     Количество жил варьируется от 1 до 5, величина сечения - от 1,5 до 240 квадратных миллиметров. В кабелях с двумя жилами сечения жил одинаковые. Если их три и больше, то одна из них может иметь меньшее сечение (нулевая или заземления).

     Все производство наглядно можно увидеть на представленном видео:

Область применения, технические данные ВБШв

     Благодаря своим отличным качествам (надежности и устойчивости к внешним воздействиям) практически нет ограничений его прокладки и использования в различных климатических, температурных и технических условиях.

     Он подходит для ведения трасс в шахтах, в кабельных каналах, специальных коробах и лотках. Не разрешается его укладка только в блоках. Его можно просто укладывать в грунт, используя этот же грунт для засыпки траншей, независимо от коррозионной его активности. Можно вести воздушные трассы на открытом воздухе, крепление кабеля при этом осуществляется к стенам разных сооружений. В этом случае необходимо  выполнять некоторый провис кабеля и ограждать его от растягивающих нагрузок. Возможна прокладка в помещениях с любым уровнем влажности, в местах с попаданием прямых солнечных лучей, на большой высоте. Разрешено его использование на трассах с разными уровнями, в химически активных средах.

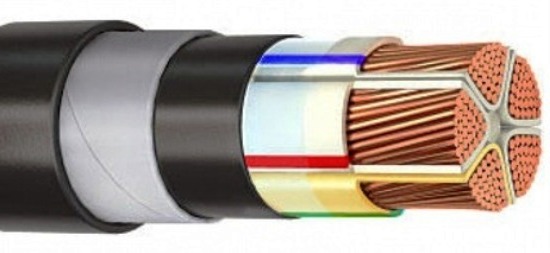

Kabel vbshv

     Данный тип кабеля используется в одиночных линиях, в этом случае он не поддерживает горение. Многожильные кабели применяются  для линий переменного тока, одножильная его разновидность используется в сетях постоянного. При прокладывании трасс необходимо учитывать, что минимальный радиус изгиба одножильного кабеля не может быть меньше десяти его внешних диаметров, а для многожильных - семи с половиной.

     Диапазон рабочих температур: от пятидесятиградусного мороза до такой же плюсовой температуры. Нагрев кабеля под нагрузкой допускается до плюс семидесяти градусов, а в режиме перегрузки возрастает до восьмидесяти. Кабель выдерживает плюс сто шестьдесят градусов при четырехсекундном к.з. Если температура воздуха не ниже семи мороза, разрешается вести прокладку и монтаж без предварительного нагрева кабеля. При правильном использовании он прослужит тридцать лет.

     Существует обратно пропорциональная зависимость сопротивления изоляции от сечения жилы, чем больше сечение, тем меньше сопротивление изоляции: при сечении жилы 1,5 кв. мм сопротивление составляет 12 мОм/км; а при сечении 240 - всего 7 мОм/км.

     В таблице приведены величины внешних диаметров и масс кабеля в зависимости от напряжения и сечения жил:

а) жила круглая

Напряжение, кВЧисло жилСечение жил, кв. ммНаружный диаметр, ммВес, кг/км
0,66135 - 5012,7 - 17,7430 - 823
21,5 - 50 11,8 - 28,2343 - 1742
312,2 - 29,8251 - 2198
412,9 - 33,0285 - 2774
513,6 - 38,6323 - 3280
1,0110 - 50012,1 - 40,6289 - 5492
21,5 - 24013,0 - 57,0274 - 7958
313,5 - 56,2274 - 9260
412,9 - 55,3281 - 10558
515,3 - 59,2321 - 14283
6,0325  - 240   36,7 - 59,7                2864 - 9566



б) жила секторной формы

Число жилСечение жил, кв. ммНаружный диаметр, ммВес, кг/км
350  - 24033,4 - 52,9  2261 - 8421
4 33,8 - 57,7  2755 - 10940



Токовые нагрузки, приведенные в таблице, даны для постоянного тока:

Сечение жил, кв. ммПрокладка кабеляТоковая нагрузка, АТок короткого замыкания, кА
Число жил
1234
1,5 - 240в земле  32 - 525    33 - 570    28 - 468    26 - 435  0,17 - 26,8
на  воздухе29 - 70424 - 40521 - 49919 - 464



     Данные из таблицы соответствуют ПУЭ, токовая нагрузка также для 4-хжильных кабелей с наличием нулевой жилы меньшего диаметра.

     Видео представит заливную соединительную муфту для кабеля с ПВХ-изоляцией на среднее напряжение:

      Ознакомление с конструкцией и техническими характеристиками этого вида проводниковой продукции дает право утверждать, что бронированный силовой кабель ВБШв относится к высоко надежным. Его целесообразно использовать  в местах с тяжелыми условиями эксплуатации. Если это ваш случай, стоит именно на нем остановить свой выбор. Подробную информацию о цене в розницу и оптовой стоимости, наличии данного проводника на складах можно получить, обратившись на наш сайт. Не выходя из дома, быстро приобрести нужный товар помогут в интернет - магазине Москвы. Производится доставка во все регионы России.
