Кабель ВБШвнг(А) и сфера его использования
ВБШвнг(А) можно отнести к силовым бронированным кабелям. Он широко используется в устройствах стационарного типа для подвода питающего напряжения и последующего его распределения по всем составляющим объекта. Этот проводник применяется на различных предприятиях промышленности и энергетики. На нашем сайте XCabel каждый клиент может купить кабель по лучшей цене в Москве и регионах страны. Доставим продукцию как оптом, так и в розницу в минимальные сроки.
В случаях, когда существует опасность повреждений механического характера проложенных кабельных трасс во время эксплуатации, приходит черед защищенных бронированных кабелей, таких как ВБШвнг(А). Не является исключением использование его на открытом воздухе. Его используют в:
- открытых и закрытых строениях;
- туннелях под землей;
- грунте;
- кабельных эстакадах;
- галереях.
Подробно узнать об этом проводнике:
- ее свойствах;
- стоимости;
- есть ли в магазине и какое количество;
можно, обратившись на наш сайт.
Расшифровка маркировки
Прочитаем запись: ВБШвнг(А)
Материал жил | |
отсутствие А | жилы медные |
Материал изоляции жил | |
В | поливинилхлоридный пластикат |
Дополнительная защита | |
Б | наличие брони |
Оболочка кабеля | |
Шв | защитная оболочка представляет собой шланг, выполненный из поливинилхлоридного пластиката |
нг | не распространяет горение при прокладке пучком |
(А) | категория по нераспространению горения |
Цифровая маркировка | |
1-е | количество жил |
2-е | их сечение |
3-е | напряжение, кВ |
Нормативные акты | |
Изготовление по ГОСТ или ТУ | ТУ 16.К13-030-2003 |
Производство кабельно-проводниковой продукции наглядно можно увидеть на видео:
Подробности конструкции

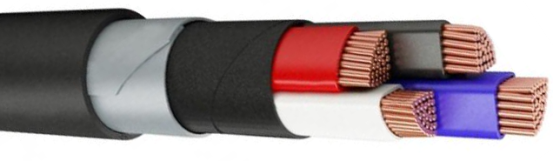

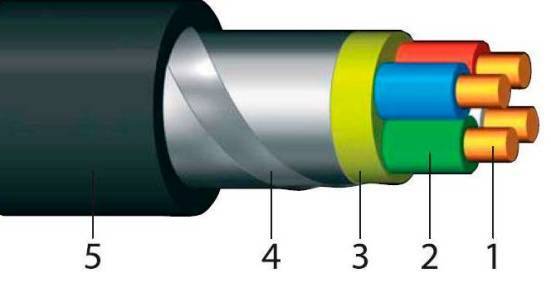

Для ознакомления с составными элементами проводника обратимся к фото:
1 - жилой, проводящей ток, выступает:
а) монолитная проволока из меди соответствующего сечения, т.е. однопроволочная;
б) несколько скрученных медных проволок небольшого диаметра, в совокупности составляющих то же сечение - многопроволочная.
Однопроволочные жилы:
Многопроволочные жилы:

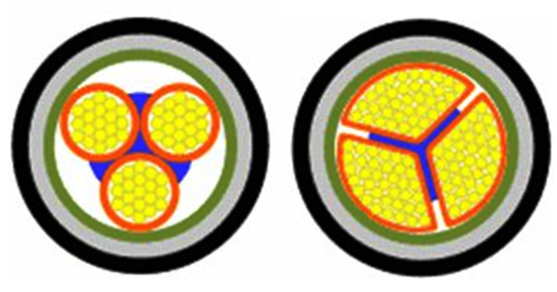

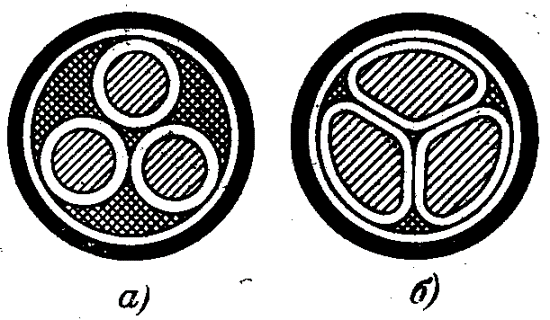

Форма жилы может быть 2 вариантов: круглая и секторная
2 - изоляция каждой выполнена из ПВХ пластиката, горючесть которого снижена. Цвет изоляции каждой жилы свой, постоянный окрас только у жил, выполняющих функцию нулевой (синий) и заземляющей (желто-зеленый);
3 - в кабелях с числом жил больше двух из них делают скрутку, а поверх нее накладывают внутреннюю оболочку (материал - ПХВ пластикат со сниженной горючестью);
4 - защитой выступает броня, представляющая собой две оцинкованные ленты из стали, которые намотаны внахлест.
5 - наружным защитным слоем служит шланг из поливинилхлоридного пластиката пониженной горючести.
Жилы с большим сечением изготавливаются в виде сектора (сегмента), это дает возможность при меньшей величине внешнего диаметра кабеля получать большее сечение токопроводящей жилы. Кроме того уменьшаются поверхностные токи Фуко, что приводит к тому, что кабель не перегревается. При больших сечениях жил (35 кв. мм и больше) поясная изоляция накладывается с заполнением всех пустот между жилами.
Область применения и основные технические данные
Применение любого кабеля связано с его свойствами и материалами, которые входят в его состав. Наличие защитной брони дает возможность использовать его в случаях, когда существует вероятность механического повреждения во время эксплуатации. А использование при изготовлении поливинилхлоридного пластиката пониженной пожароопасности дало право применять его, когда возможны случаи возгорания. Он применяется в кабельных строениях наружных электроустановок: кабельных галереях и эстакадах.
Не накладываются ограничения в использовании этого вида проводника для прокладывании трасс с разными уровнями, подходит он и для вертикалей. Используется для прокладки группами, потому что кабель, как и в одиночку, не поддерживает горения. Он работает как в пятидесятиградусный мороз, так и при пятидесятиградусной жаре. Возможность прокладывать кабель без предшествующего прогрева сохраняется до мороза в 15 градусов.
При использовании кабеля для прокладки трасс с поворотами не стоит забывать, что радиус изгиба для одножильного исполнения не может уменьшаться до десятикратной величины его внешнего диаметра, а в случае многожильного - до семи с половиной. Допускается длительный нагрев жилы во время стабильной работы не больше + 70°, а при перегрузке +90°. Во время короткого замыкания допускается повышение, не превышающее + 160°, а для сечений жилы свыше 300 кв. мм +140°. Возгорание кабеля начинается при + 400°. Он исправно служит 30 лет. Строительная длина зависит от величины сечения и может составлять от 200 до 450 метров.
Видео ознакомит с линией для нанесения изоляции ПВХ:
Ниже приведены значения некоторых технических величин:
Напряжение, кВ | Число жил | Сечение жил, кв. мм | Наружный диаметр, мм | Вес, кг/км |
0,66 | 2 | 1,5 - 50 | 11,8 - 28,2 | 239 - 1795 |
3 | 12,2 - 29,8 | 263 - 2248 | ||
4 | 12,9 - 33,0 | 298 - 2830 | ||
5 | 13,6 - 36,9 | 336 - 3567 | ||
1,0 | 1 | 150; 300 | 25,2 - 33,0 | 1944 - 3613 |
2 | 1,5 - 240 | 12,6 - 57,0 | 269 - 8155 | |
3 | 13,1 - 56,2 | 295 - 9363 | ||
4 | 13,9 - 60,0 | 335 - 11910 | ||
5 | 14,8 - 66,7 | 379 - 14355 |
Расчетные величины диаметров и веса в зависимости от исполнения жил:
а) однопроволочные круглые
Напряжение, кВ | Число жил | Наличие жил N и PE | Сечение жил, кв. мм | Наружный диаметр, мм | Вес, кг/км |
0,66 | 2 | N | 1,5 - 50 | 12,3 - 28,4 | 265 - 1769 |
3 | N, PE | 12,7 - 29,9 | 288 - 2211 | ||
4 | N | 12,3 - 28,1 | 324 - 2744 | ||
5 | N, PE | 14,2 - 36,2 | 365 - 3416 | ||
1,0 | 2 | N | 13,1 - 28,8 | 292 - 1796 | |
3 | N, PE | 13,6 - 30,3 | 320 - 2244 | ||
4 | N | 14,4 - 33,1 | 360 - 2779 | ||
5 | N, PE | 15,3 - 36,7 | 407 - 3399 |
б) многопроволочные круглые
Напряжение, кВ | Число жил | Сечение жил, кв. мм | Наружный диаметр, мм | Вес, кг/км |
1,0 | 1 | 70 - 400 | 19,9 - 38,2 | 1040 - 4530 |
в) многопроволочные секторные
Напряжение, кВ | Число жил | Наличие жил N и PE | Сечение жил, кв. мм | Наружный диаметр, мм | Вес, кг/км |
0,66 | 5 | N, PE | 35; 50 | 30,3; 34,9 | 234; 3187 |
1,0 | 1 | N, PE | 30,8; 35,4 | 2375; 3230 | |
2 | N | 70 - 240 | 27,2 - 43,6 | 1924 - 5666 | |
3 | N, PE | 31,6 - 52,5 | 2691 - 8471 | ||
4 | N | 36,0 - 60,5 | 3500 - 11135 | ||
5 | N, PE | 39,8 - 68,2 | 4257 - 13818 |
Допустимые величины токов:
Сечение жил, кв. мм | Прокладка кабеля | Токи нагрузки кабеля, А | Токи короткого замыкания, кА | ||
одножильный | многожильный | ||||
На постоянном токе | На переменном токе | ||||
1,5 - 400 | в земле | 41 - 971 | 30 - 612 | 27 - 611 | 0,17 - 39,6 |
на воздухе | 29 - 894 | 22 - 685 | 21 - 633 |
Приведенные данные согласуются с ПУЭ и отличаются по величине у разных производителей. Наличие защитной брони делает возможным применение ВБШвнг(А) в тех случаях, когда есть вероятность механических повреждений в период его эксплуатации. А входящий в его состав полихлорвинил дает право использовать, когда существует возможность возгораний.
Расширенная область использования (в земле, на открытом пространстве, в помещениях с различной влажностью, в зонах повышенной пожарной опасности) наталкивает на мысль, что этот вид проводниковой продукции будет исправно служить в тяжелых условиях. Ознакомление с достоверной информацией будет полезной, получить ее можно на нашем сайте. Заказ товара, оформление покупки, не займет много времени в интернет - магазине Москвы. Осуществляется доставка во все концы России.
