Кабель ВБШвнг(А)-ХЛ
Сфера использования и свойства кабеля
Силовой холодостойкий бронированный кабель ВБШвнг(А)-ХЛ передает и распределяет электроэнергию в электротехнических установках стационарного типа. Он широко используется в промышленности, на объектах энергетики и на атомных электростанциях. Его применяют для прокладки группами (пучками) в кабельных сооружениях электроустановок, расположенных под открытым небом: галереях и эстакадах.
Поливинилхлоридный пластикат, использованный в качестве изоляции и оболочек, путем изменения его состава, приобрел свойство сохранять гибкость при низких температурах и стал негорючим. Этот материал обладает эластичностью, устойчивостью к солнечным лучам, высокой герметичностью и защищенностью от влаги. Он устойчив к щелочам, кислотам, продуктам из нефти. Большая величина наклона и отвесные участки не являются препятствием для прокладывания проводника. Изделие применяется в зонах, где существует опасность взрывов, может прокладываться в земляных траншеях.
Вся информация о ВБШвнг(А)-ХЛ доступна на нашем сайте. Выгодным станет приобретение проводника в интернет-магазине Москвы. Вас встретит внимательный персонал, превосходное качество продукции, лучшие цены. Предлагается доставка товара во все регионы России.
Что скрывает аббревиатура
В обозначении проводника зашифрованы названия материалов, из которых изготовлены отдельные элементы изделия: ВБШвнг(А)-ХЛ N x S ГОСТ 31996-2012.
| Материал жил | |
| отсутствие буквы А | жилы, проводящие ток, из меди, а не алюминия |
| Материал изоляции жил | |
| В | поливинилхлоридный пластикат |
| Дополнительная защита | |
| Б | бронепокров – из двух оцинкованных лент из стали |
| Оболочка кабеля | |
| Шв | шланг из поливинилхлоридного пластиката выполняет роль защитного покрова |
| Маркировка по пожарной безопасности | |
| нг | защитный покров не поддерживает горение |
| (А) | по шкале огнестойкости кабелей данный проводник имеет индекс «не поддерживающий горение по категории А» |
| Климатическое исполнение | |
| ХЛ | изделие холодостойкое |
| Нормативные акты | |
| изготовление по ГОСТ или ТУ | ГОСТ 31996-2012 |
Завод по производству кабеля представлен на видео ниже:

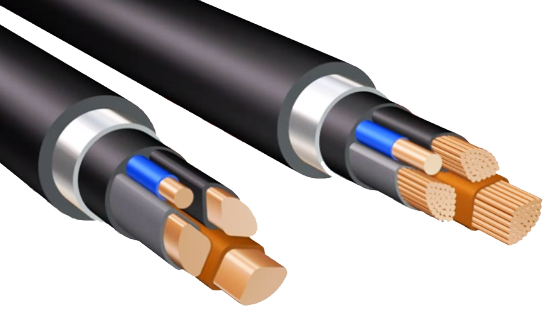

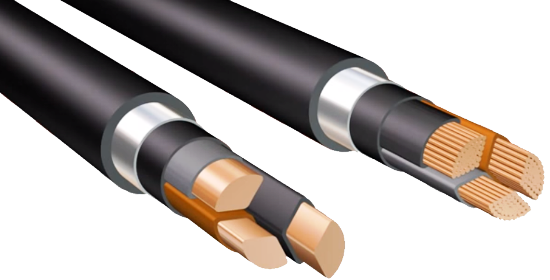

Элементный состав

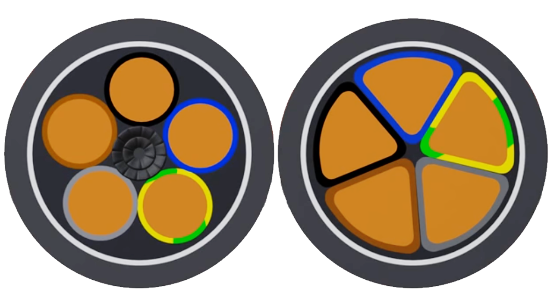

Из каких элементов складывается проводник, обратимся к рисунку:
1 – токопроводящая жила из меди. В зависимости от величины сечения для изготовления используют:
- монолитную круглую проволоку (1,5 – 10 кв. мм);
- собирают из нескольких, свитых в один пучок проводков малого диаметра, придавая круглую (16–240 кв. мм) или секторную форму (50 –240 кв. мм).
Кабель выпускается с числом жил 1 – 5. Они могут иметь одинаковое сечение или разное. В проводнике с четырьмя жилами, одна может быть меньше.
2 – жилы отделяются слоем изоляции из холодостойкого поливинилхлоридного пластиката. В многожильном исполнении применяют различную окраску. Фазные жилы могут иметь любую из разрешенных цветов окраску. Двухцветная – желто-зеленая – у жилы заземления, нулевая – всегда синяя (голубая). Жилы свиты вокруг общей оси в сердечник, образуя скрутку.
3 – выше располагается внутренняя оболочка из холодостойкого пластиката, горючесть которого снижена. Одновременно заполняют образовавшиеся пустоты этим же материалом, возможно использование жгутов из того же пластиката.
4 – сверху навиваются две оцинкованные ленты из стали, выполняющие функцию брони.
5 – наружной защитой выступает шланг, материал идентичен указанному в поз. 3.
Требования к условиям эксплуатации, немного о параметрах
0,66 и 1,0 кВ переменного тока – номинальное рабочее напряжение проводника. Применять в сильные холода позволяет его холодостойкость (-60°С). Функционирование продолжается при нагреве воздуха до +40°С. Прокладку и монтаж дозволено проводить без предшествующего работе прогрева кабеля, если мороз не превышает -15°С. Групповая прокладка не приводит к распространению горения.
Выкладывая повороты кабеля, следует выдерживать радиус изгиба, который должен превосходить его наружный диаметр для:
- одножильных кабелей – в десять раз;
- многожильных – в семь с половиной.
Нагрев жил до +70°С при нормальной работе продолжающийся продолжительное время считается допустимым; во время аварии допускается повышение до +90°С; при коротком замыкании максимальная температура не может превысить значение +160°С. Используемый ПВХ пластикат становится хрупким при температуре ниже -50°С, что позволяет использовать его в уличных условиях. Выполнение существующих правил хранения, монтажа, эксплуатации увеличивает время работы изделия до 30 лет.
В таблицах приведены расчетные данные для разных исполнений кабеля:
а) жилы одинаковые
| Напряжение, кВ | Жила | Наличие жил заземления и нулевой | Сечение жилы,кв. мм | Наружный диаметр кабеля,мм | Масса,кг/км | |
| число | исполнение | |||||
| 0,66 | 1 | мк | – | 25 – 50 | 14,9 – 17,8 | 543 – 841 |
| мс | 50– 240 | 17,7 – 30,2 | 841 – 2962 | |||
| 2 | ок | N | 1,5 – 10 | 12,0– 17,6 | 241 –593 | |
| мк | 16 – 50 | 20,4–28,3 | 799–1795 | |||
| 3 | ок | N, PE | 1,5 – 10 | 12,4 – 18,7 | 283 – 739 | |
| мк | 16 – 50 | 21,6 – 29,9 | 1009 – 2246 | |||
| 4 | ок | N или PE | 1,5 – 10 | 13,1 – 19,7 | 300 – 834 | |
| мк | 16 – 50 | 23,3 – 33,2 | 1227 – 2835 | |||
| 5 | ок | N, PE | 1,5 – 10 | 13,6 – 21,4 | 339 – 987 | |
| мк | 16 – 50 | 25,8 – 37,0 | 1476 – 3563 | |||
| 1,0 | 1 | мк | – | 25 – 50 | 15,4 – 18,1 | 570 – 845 |
| мс | 50 – 400 | 17,9 – 37,2 | 839 – 4640 | |||
| 2 | ок | N | 1,5 – 10 | 12,6 – 18,0 | 269 – 606 | |
| мк | 16 – 50 | 20,8 – 29,1 | 861 – 1825 | |||
| 3 | ок | N, PE | 1,5 – 10 | 13,1 – 18,7 | 296 – 727 | |
| мк | 16 – 50 | 22,2 – 30,4 | 1031 – 2278 | |||
| мс | 70 – 240 | 33,7 – 52,3 | 2981 –8542 | |||
| 4 | ок | N или PE | 1,5 – 10 | 13,9 – 20,2 | 336 – 859 | |
| мк | 16 – 50 | 24,4 – 33,6 | 1278 – 2869 | |||
| мс | 50 – 240 | 33,3 – 60,1 | 2780 – 11884 | |||
| 5 | ок | N, PE | 1,5 – 10 | 14,8 – 21,9 | 376 – 1012 | |
| мк | 16 – 50 | 26,5 – 37,5 | 1511 – 3612 | |||
| мс | 50 – 240 | 37,3 – 66,8 | 3541 – 14551 | |||
б) четырехжильный кабель: три одинаковые и одна меньшего диаметра
| Жила | Напряжение, кВ | ||||||
| основная | нулевая или заземления | 0,66 | 1,0 | ||||
| исполнение | сечение кв. мм | исполнение | сечение кв. мм | Наружн. диаметр кабеля,мм | Масса, кг/км | Наружн. диаметр кабеля,мм | Масса,кг/км |
| мк | 25 – 50 | мк | 16 – 25 | 26,2 – 31,3 | 164 – 256 | – | – |
| мс | 25 – 240 | 25 – 120 | – | – | 32,6 –58,7 | 2523 – 10603 | |
Примечание: обозначений жил:
ок – однопроволочная круглая;
мк – многопроволочная круглая;
мс – многопроволочная секторная;
N – нулевая;
PE – заземления.
Популярность ВБШвнг(А)-ХЛ приобрел благодаря своим качествам:
- холодостойкости;
- защищенности от влаги;
- пониженной горючести;
- наличием защитной брони;
- устойчивости к ультрафиолету, химически активным веществам.
Возможность использования в трассах с различными уклонами и даже по вертикали, допустимость прокладки в земле (траншеях) повышает на него спрос. Интересующей информацией располагает наш сайт. Прямо из дома оформить заявку и приобрести бронированный негорючий кабель легко в московском интернет-магазине. Быстрое оформление, внимательное обслуживание при минимальных ценах и превосходном качестве товара. Выполняем доставку по требованию клиента в кратчайшие сроки.
Как подобрать сечение кабеля и что стоит учитывать при выборе можно узнать из следующего видео:
