ВБШвнг(А)-LS

Содержание:

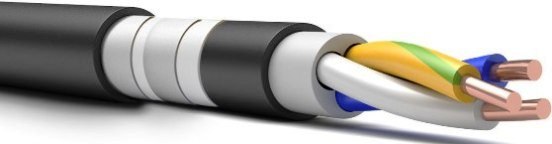

Кабель ВБШвнг(А)-LS, область применения

     ВБШвнг(А)-LS служит для трансляции и последующего перераспределения электроэнергии в неподвижных установках электротехнического назначения. Нужен кабель по лучшей цене в Москве? Обращайтесь к менеджерам нашего интернет-магазина XCabel. Организуем поставку во все регионы страны.

     Проводник имеет общепромышленное применение и используется на объектах потребления атомной энергии. Его прокладывают в:

  • помещениях внутренних электроустановок;
  • домах жилого фонда;
  • публичных учреждениях;
  • метро.

     Применяют в зонах, где существует опасность пожаров и взрывов, но исключены усилия растягивания во время эксплуатации и сохраняются воздействия на проводник механического характера. Если создана защита от механических повреждений, разрешается укладывать проводник в трубы и в земляные траншеи. Он предназначен для прокладки пучками (группами). Материалом изоляции, внутренней и внешней оболочек проводника выбрана специальная поливинилхлоридная композиция, не распространяющая горение и обладающая низким выделением газов и дыма. В её составе нет опасных компонентов (стабилизаторов из свинца), а продукты горения с низкой токсичностью. Его прокладывают в трассах с вертикальными и наклонными участками.

vbshvnga-ls

     Проводник рассчитан на использование в специальных кабельных сооружениях, таких, как:

  • туннели;
  • галереи;
  • короба;
  • двойные полы;
  • этажи;
  • камеры.

     Многожильные кабели применяются в сетях переменного тока, одножильные – постоянного.

     Интересующую информацию размещает наш сайт: наличие на складах, возможность доставки, технические характеристики, цены. Интернет-магазин столицы занимается оформлением заказов, продажей кабельной продукции. Купить ВБШвнг(А)-LS в нашем магазине удобно и просто. Вас ждут: профессиональные сотрудники, внимательное обслуживание. Экстра качество товара при доступной цене гарантировано. Во все районы России доставляем приобретенный кабель по требованию клиента.

Читаем маркировку

Обозначение кабеля несет в себе информацию о материалах, использованных при его производстве. Обратимся к записи: ВБШвнг(А)-LS N x S (+n x s) ГОСТ 31996-2012.

Материал жил
отсутствие буквы А  жилы из меди
Материал изоляции жил
В  поливинилхлоридный пластикат служит изоляцией жил
Дополнительная защита
Б  в состав проводника включена стальная броня
Оболочка кабеля
Шв  покров защиты представляет собой шланг из поливинилхлоридного пластикат
Маркировка по пожарной безопасности
нг  покров не поддерживает горение
(А)  проводник имеет индекс «не поддерживающий горение по категории А»
LS  материалом изоляции жил и оболочки выбран пластикат, горючесть его низкая и с незначительным выделением дыма и газов (Low Smoke)
Нормативные акты
изготовление по ГОСТ или ТУ  ГОСТ 31996-2012

     Один из заводов по производству кабельной продукции представлен на видео:

Детально о составе

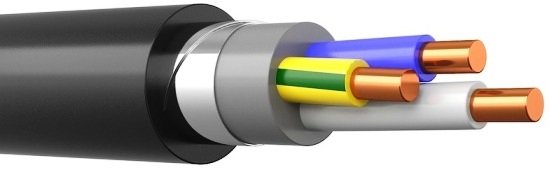

На рисунке изображены все, составляющие проводник, элементы:

1 – токопроводящая жила, основной элемент любого изделия кабельно-проводниковой промышленности, из меди.

Она может выполняться из:

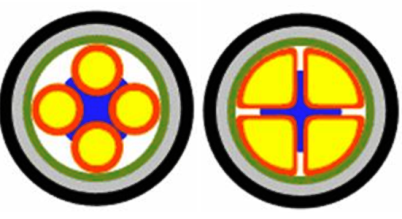

а) монолитной проволоки в форме круга (сечение 1,5–10 кв. мм);

VBSHVng(A)-LS odnoprovolochnyi

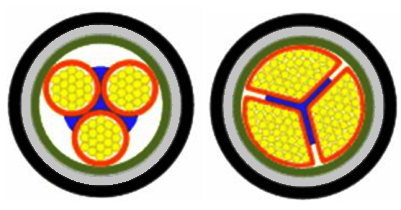

б) пучка проводков малого диаметра, свитых вокруг оси и имеющих форму круга (сечение 16–240 кв. мм) или сектора (50 –240 кв. мм).

VBSHVng(A)-LS mnogoprovolochnyi

Промышленный выпуск изделия от одно- до пяти жильных.

Среди них выделяют:

  • основные– фазные и нулевые;
  • вспомогательные– жилы заземления.

Нулевые и заземляющие жилы могут быть меньшего сечения, чем фазные.

2 – изоляция для них – поливинилхлоридный пластикат с низкой пожарной опасностью, а выбросы газов и дыма малы. Для удобства монтажа и работы выполняется маркировка жил, она может быть с помощью окраски в разные цвета или нанесением цифр. Жилы заземления и нулевая имеют постоянные цвета изоляции: желто-зеленый и голубой (синий) соответственно. Жилы свиты вокруг общей оси и образуют скрутку;

3 – на скрутку накладывается внутренняя оболочка из ПВХ композиции с теми же свойствами, что в поз. 2, при этом заполняются все имеющиеся пустоты;

4 – поверх нее внахлест наматывается броня из двух оцинкованных стальных полос;

5 – заключает конструкцию защитный слой выпрессованного полихлорвинилового шланга, пожарная опасность которого снижена.

Требования к условиям эксплуатации, технические характеристики

     В сетях с переменным напряжением 660 В и 1000 В для трансляции электроэнергии и её распределения в стационарных установках применяют ВБШвнг(А)-LS. Он может функционировать в холодную погоду (-50ᵒ) и продолжать нормально работать при значительном повышении температуры (+50ᵒС). Монтаж и прокладка изделия без предшествующего его прогрева ограничены морозом в -15ᵒС.

     Петлеобразное укладывание кабеля требует выполнения условия: радиус изгиба не может становиться меньше при:

  • однопроволочном исполнении жил – десяти наружных диаметров;
  • многопроволочном– 7,5.

     При нормальных условиях эксплуатации допустимым считается длительный нагрев жил до +70ᵒС, при перегрузке – +90ᵒС, а при коротком замыкании максимально допустимый –+160ᵒС. Разрешено прокладывание проводника группами, т. к., нет поддерживания горения. Соблюдение норм монтажа и эксплуатации делает возможным функционирование проводника свыше тридцати лет.

vbshvnga-ls kabel

     В таблицах даны конструкционные величины проводника:

а) жилы одинаковые

 Напряжение, кВ Жила Наличие жил заземления и нулевой  Сечениежилы,кв. мм  Наружныйдиаметркабеля,мм  Масса,кг/км
число исполнение
0,661ок1,5 – 109,0 – 12,1158 – 316
мк16 – 5013,6 – 17,2422 – 820
2окN1,5 – 1011,9– 17,4267 –651
мк16 – 5020,628,49211953
3ок  N, PE1,5 – 1012,3 – 18,2291 – 755
мк16 – 5021,7 – 29,91091 – 2409
4ок1,5 – 1013,1 – 19,7328 – 902
мк16 – 5023,5 – 33,11317 – 3020
5ок1,5 – 1013,8 – 21,2368 – 1061
мк16 – 5026,0 – 37,11591 – 3793
1,01ок1,5 – 109,6 – 12,2171 – 323
мк16 – 40013,8 – 37,1428 – 4822
2окN1,5 – 1012,7 – 17,8298 – 668
мк16 – 24020,8 – 57,1949 – 8775
3ок   N, PE1,5 – 1013,1 – 18,7328 – 779
мк16 – 3522,1 – 27,11120 – 1909
мс50 – 24030,2 – 56,32449 –9759
4ок1,5 – 1013,9 – 20,1369 – 931
мк16 – 3524,4 – 29,61383 – 2346
мс50 – 24033,6 – 60,13074 – 12373
5ок1,5 – 1014,8 – 21,8419 – 1102
мк16 – 3526,5 – 32,71646 – 2875
мс50 – 24037,5 – 66,8 3879 – 15156



б) четырех жильный кабель: три одинаковые основные и одна меньшего диаметра

ЖилаНапряжение, кВ
основнаянулевая и заземления0,661,0
 исполнение сечение кв. мм исполнение сечение кв. ммНаружн. диаметр кабеля, ммРасчетная масса, кг/кмНаружн. диаметр кабеля, ммРасчетная масса, кг/км
ок25 – 35ок1625,3 – 27,61648 – 204326,5 –28,11646 – 2875
мс25 – 50мк16 – 2525,3 – 32,41641 – 266426,1 –32,61667 – 2697
25 – 24016 – 12026,1 –61,71667 – 11627

Примечание. Расшифровка обозначений жил:

ок–однопроволочная круглая;

мк–многопроволочная круглая;

мс–многопроволочная секторная;

N–нулевая;

PE–заземления.

     Информация дает представление о свойствах ВБШвнг(А)-LS, возможности использования, граничных условиях функционирования. Нужен силовой кабель для прокладывания на участках с наклонами и вертикалями, там, где требуется безопасный в отношении пожара и отсутствие выбросов в больших объемах вредных веществ при возгорании, выбирайте этот вид кабеля.

     Наш сайт предоставляет подробные сведенья об изделии. Покупку советуем совершить в столичном интернет-магазине. Всегда в наличии вся номенклатура, превосходное качество, быстрый расчет, лучшие цены. Требуется доставка, покупка будет доставлена к месту в короткий срок.

     Нужен совет как правильно подобрать сечение кабеля? Ознакомьтесь с видео далее:
