     ВВГЭнг (А) относится к силовым  экранированным кабелям. Он применяется для трансляции электроэнергии и последующего ее перераспределения в устройствах электротехники стационарного типа. Особенно в местах, где требуется значительная защита от механических повреждений. Его применение оправдано при прокладывании трасс в одиночку и группами. Наш интернет магазин предлагает кабельную продукцию по лучшей цене. Предлагаем купить продукцию в нужном количестве: как оптом, так и в розницу. Мы удовлетворим запросы каждого клиента по количеству, качеству, срокам поставки и конкурентоспособным ценам.

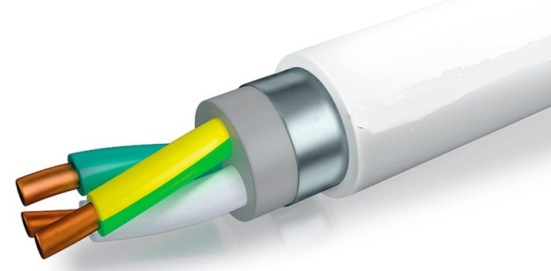

vvgeng(a)



     ВВГЭнг(А) применяется при прокладывания трасс:

• на галереях;

• во взрывоопасных зонах любого уровня;

• в кабельных каналах;

• на эстакадах;

• в кабельных строениях открытых электроустановок.


     Все это стало возможным, благодаря материалам, применяемым для его изготовления. В первую очередь это поливинилхлоридный (ПВХ) пластикат, один из самых применяемых изоляционных материалов. Меняя состав этого полимера можно добиваться разных технических свойств.


     ВВГЭнг(А) отличается:

• значительным электрическим сопротивлением;

• большой эластичностью;

•  повышенной влагозащищенностью;

• устойчивостью к излучению ультрафиолета.


     При добавлении хлора при производстве этого пластиката получили ПВХ, который оказался стойким по отношению к агрессивным средам и возгоранию. Он стал использоваться в качестве защитных оболочек кабеля. Номенклатура данного вида кабельной продукции предлагает широкий выбор по сечению жил, всегда есть возможность выбрать необходимую. Дать надежную и исчерпывающую информацию о ней могут сотрудники  нашего сайта. Для покупки нужного кабеля обращайтесь в интернет - магазин Москвы. Осуществляется доставка по всей России.

Маркировка ВВГЭнг(А)

     Что скрывается за маркировкой, разберемся на таком примере:

Материал жил
отсутствие буквы А  жилы из меди
Материал изоляции жил
В  ПВХ пластикат служит изоляцией жил
Оболочка кабеля
В  оболочка из ПВХ пластиката
Дополнительная защита
Г  нет слоя защиты
Э  сообщает об экранировании, выполненном проволоками и лентой (материал -медь)
Маркировка по пожарной безопасности
нг  наличие у кабеля свойства - не распространение горения при прокладке группами
(А)  класс пожарной опасности

Цифровая маркировка
1 число  количество жил
2 число  сечение жил
3 число  напряжение
Исполнение
ок  однопроволочная круглая
мс  многопроволочная секторная
N  нулевая жила
PE  жила заземления
Нормативные акты
Изготовление по ГОСТ или ТУ  ГОСТ Р 53769-2010
  ТУ 16-705.499-2010

     Характеристики кабеля и правила монтажа электропроводки можно посмотреть на видео ниже:

Об элементах конструкции

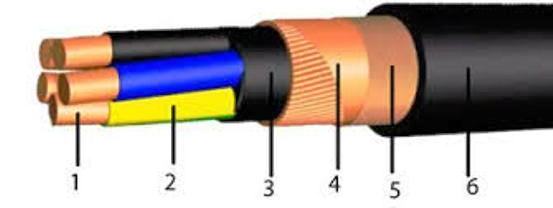

     Рассмотрим конструкцию кабеля по представленному фото:

vvgeng(a) shema

1 - жила, проводящая ток, из меди; может быть выполнена из:

  • монолитной проволоки нужного диаметра;
  • нескольких проволок малого диаметра, скрученных между собой;

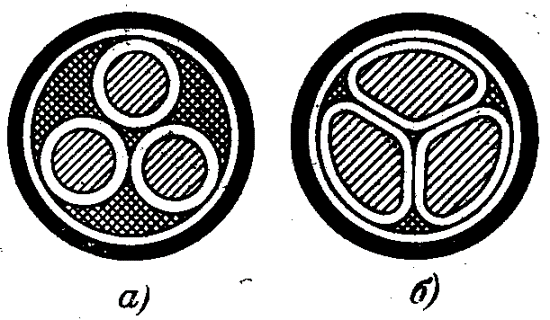

существующие формы проводника изображены на рисунке ниже;

Shema

2 - изоляция жилы из ПВХ  пластиката;

3 - поясная изоляция, выполненная из ПВХ пластиката горючесть которого понижена;

4 - медные проволоки в качестве экрана, поверх которых намотана спиралью лента из меди;

5 - разделом является слой из полимерной ленты;

6 - наружный слой представляет собой оболочку, выполненную из того же материала, что в поз.3.

     В случае одножильного исполнения поверх изоляции жилы накладывается методом экструзии (продавливания ) поясная изоляция, поверх которой наматывается слой электропроводящей полимерной ленты. Для трех-,  четырех- и пяти- жильных исполнений кабеля делается скрутка изолированных жил вокруг жгута путем продавливания через вязкий расплав из материала, указанного в поз.3. Расцветка изоляции каждой жилы - своя, она может варьироваться. Но у нулевой жилы - это всегда - голубой, для жилы заземления используется двухцветная окраска - зелено-желтая.

Применение и технические данные

     Этот вид кабеля применяется для передачи и перераспределения электроэнергии в электротехнических устройствах стационарного типа. Там, где нужна значительная защита как электрическая, так и механическая. Кабель может быть использован для одиночной и групповой прокладки. Уместно использование ВВГЭнг(А) в зонах опасности взрывов.

     Одножильное исполнение этого типа кабеля применяется при подключении к таким аппаратам как автоматические выключатели, пускатели, всевозможные клеммники, различные осветительные приборы, розетки, благодаря удобству и простоте монтажа. Жесткость такого проводника позволяет сохранять форму, которая задается при его укладке. Но он обладает таким недостатком, что может повреждаться при изгибах. Многожильные проводники обладают большей гибкостью, они могут применяться в трассах, где существует большое количество поворотов. Кроме того они отличаются значительной эластичностью и устойчивы к вибрациям, что позволяет использовать их в коммутационных устройствах с большим количеством подключений.

     ВВГЭнг(А) может успешно работать в условиях холода (-50°) и жары (+50°). Осуществление прокладки без предшествующего нагрева кабеля возможно до -15° мороза.

     При прокладывании трасс с изгибами радиус не может быть меньше:

а) для одножильного исполнения - 10 наружных диаметров;

б) для многожильных - 7,5.

     В условиях эксплуатации жила выдерживает нагрев продолжительный  по времени до +70°. В режиме перегрева допустимая температура увеличивается до 90°,а при пятисекундном коротком замыкании максимально допустимая - возрастает до160°. Температурный предел нагрева жилы при к. з. по условиям невозгорания достигает 350°.При соблюдении условий хранения, монтажа и эксплуатации кабель может исправно служить тридцать лет.

      Ниже приведены некоторые данные, характеризующие этот вид проводника:

     Число жил          Сечение жил, кв. мм          Сечение экрана, кв. мм        Наружный диаметр, мм     Вес, кг/км
116 - 3516 - 3513,5 - 17,8425 - 819
216 - 5016 - 5023.9 - 31,1959 - 2177
316 - 240 16 - 12024,9 - 57,21121 - 9368
426,8 - 62,01268 - 11807



Напряжение, кВЧисло жилИсполнение   Сечение, кв. мм  Наружный диаметр, мм  Вес, кг/км
0,662Однопроволочная круглая 1,5 - 5011,7 - 27,6218 - 1701
312,1 - 29,1241 - 2123
412,8 - 31,8272 - 2644
513,6 - 35,2310 - 3243
1,0212,5 - 28246 - 1729
313,0 - 29.5270 - 2154
413,8 - 32,3306 - 2681
514,7 - 35,7349 - 3285
1Многопроволочная круглая70 - 24016,1 - 27,8803 - 2574
226,7 - 43,21883 - 5677
3Многопроволочная секторная31,1 - 51,42663 - 8271
435,7 - 59,23516 - 10962
539,4 - 66,84309 - 13704



     Наличие жил:

а) нулевой (N) - для четного числа жил (2, 4);

б) нулевой и заземления (N, PE) - для нечетного - (3, 5).

     Допустимые токи приведены в таблице:

Сечение жил, кв. ммСпособ прокладкиТок нагрузки, АТок односекундного к.з., кА
  ОдножильныйМногожильный
  на постоянном токена переменном токена переменном токе
1,5 - 1000на воздухе29 - 171822 - 1143-0,17 - 99,0
в земле41 - 170930 - 933-
1,5 - 400на воздухе--21 - 633
 в земле--27 - 611



     Разнообразие исполнений жил ВВГЭнг(А), поступающих в продажу всегда дает возможность выбрать нужный товар. Получить достоверную информацию о цене, открытой и честной, безусловно лучшей на рынке, можно, обратившись на наш сайт. Быстро без затрат времени купить необходимую проводниковую продукцию можно в интернет - магазине города Москвы. Возможна организация доставки купленного товара.

     Один из старейших в России производителей кабеля ВВГЭнг(А) представлен на видео:
