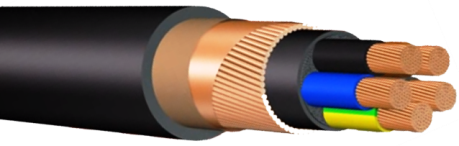

Кабель ВВГЭнг(A)-FRLS
Свойства и применение проводника
ВВГЭнг(A)-FRLS относится к силовым экранированным кабелям, обладающим огнестойкостью. Это свойство позволяет ему функционировать во время пожара до 180 минут. Кабель со склада по лучшим ценам в нашем интернет магазине. Менеджеры подберут наиболее выгодные условия доставки в Мосвку и регионы страны.
Своими качествами проводник обязан материалам, которые использовались в процессе производства. Жилы, по которым течет ток, выполнены из высококачественной меди. Это отличный проводник тока с высокой проводимостью, что исключает потери при трансляции электрической энергии. Поливинилхлоридный пластикат, используемый в качестве изоляции жил и оболочек, благодаря содержанию определенных компонентов, приобрел замечательные свойства: низкую горючесть, малое количество выбросов дыма и опасных для здоровья газов при возгорании. Термический барьер из лент, с содержанием волокон из слюды и стекла, защищает кабель от высоких температур и дает право на продолжение функционирования в условиях пожара. Медный экран служит защитой окружающей среды от влияния электромагнитного поля, созданного кабелем.
Такие проводники в первую очередь производились для подключения питания систем пожарной безопасности на АЭС, постепенно эта зона расширилась, включая цепи:
- систем пожарной безопасности;
- пожарной сигнализации;
- питания насосов, задействованных при тушении возгораний;
- освещения запасных выходов и маршрутных указателей вывода людей из зоны пожара;
- питания установок для отсасывания дыма и вентиляции приточного типа;
- питания эвакуационных лифтов для бесперебойного их функционирования во время возгораний.
Незаменим проводник в местах, где требуется сохранить работоспособность оборудования в аварийных ситуациях:
- электропроводка операционных в больницах;
- цепи аварийного электроснабжения;
- питание агрегатов и устройств, задействованных при пожаре.
Современные требования безопасности исключают применение этого кабеля в местах массового нахождения людей из-за токсичности продуктов горения поливинилхлоридного пластиката, там используют модификации проводников с индексом FRHF, более безопасные, не содержащие галогенов. Изделие прокладывают в кабельных сооружениях и постройках, включая взрывоопасные зоны и помещения, вплоть до имеющих повышенную влажность, где нет управления внутренним климатом.
Ознакомиться с интересующими вас сведеньями можно на нашем сайте. Приобрести любое количество ВВГЭнг(A)-FRLS, надежного экранированного силового огнестойкого кабеля без особых затруднений есть возможность в московском интернет-магазине. К услугам клиентов высокопрофессиональный персонал, быстрое оформление с предоставлением всех необходимых документов. Если вас интересует высокое качество и доступные цены, обращайтесь к нам. Доставка выполняется по первому требованию клиента в любой регион Российской Федерации.
Читаем маркировку
Какую информацию можно почерпнуть, зная, что скрывает каждый знак в записи: ВВГЭнг(А)-FRLS ГОСТ 31996-2012
| Материал изоляции токопроводящих жил | |
| В | поливинилхлоридный пластикат |
| Оболочка кабеля | |
| В | поливинилхлоридный пластикат |
| Степень защиты | |
| Г | сообщает об отсутствии защитных покровов, "голый" |
| Э | наличие металлического экрана |
| Маркировка по пожарной безопасности | |
| нг | возгорание не вызывает распространения горения, т. к. в производстве проводника использовались негорючие материалы |
| А | показатель пожарной безопасности – по категории А |
| FR | термостойкость (наличие термического барьера) (Fire Resistance) |
| LS | изоляция и оболочка из ПВХ пластиката, горючесть которого снижена, а выделения дыма и газа малы (Low smoke) |
Следующее видео поможет ознакомиться с процессом производства кабельной продукции:
Всё о конструкции

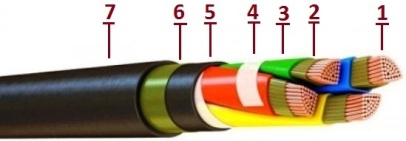

На представленном рисунке изображен разрез кабеля со всеми элементами:
1 – главным элементом любого кабеля является токопроводящая жила, она медная. Жилы производятся разного исполнения, это зависит от величины поперечного сечения:
- однопроволочные до 16 кв. мм – из монолитной круглой проволоки, как на верхнем рисунке;
- многопроволочные 16кв. мм – 240 кв. мм свиты из нескольких проводков малого диаметра, могут иметь круглую, секторную или сегментную форму. Выпускаются кабели с числом жил 1...5.
2 – защищает жилы от высокой температуры обмотка из двух лент, в состав которой входит слюда и стекло, она является температурным барьером.
3 – поверх неё накладывается изоляция, материалом выбран поливинилхлоридный пластикат, обладающий низким выделением дыма и газов и пониженной пожарной опасностью.
В многожильных кабелях для удобства работы выполняется маркировка жил с помощью окрашивания в разные цвета или нанесением цифр. Фазные жилы имеют серую, коричневую и черную окраски. Постоянные цвета закреплены за нулевой (синий) и заземляющей (желто-зеленый).
4 – обмотка из нетканого полотна, выполненного из того же материала, что в поз. 3, выполняет роль внутренней оболочки, при её наложении заполняют образовавшиеся пустоты.
5 – над ней располагается еще один термический барьер из двух лент с содержанием слюдяных и стеклянных волокон.
6 – экраном выступают наложенные внахлест две ленты из меди, допустимым считается его выполнение повивом медных проволок, которые скреплены лентой из меди.
7 – наружная оболочка в виде шланга, материал – идентичен тому, что в поз. 3, 4.
Требования к условиям эксплуатации, некоторые данные
Эксплуатируется проводник в значительном температурном диапазоне: -50/+50°С в сетях переменного тока с напряжением до 1,0 кВ, выполняя трансляцию и распределение электроэнергии в установках стационарного типа. Существуют ограничения и для прокладки: возможно выполнение работ, не прогревая кабель, если мороз не больше -15°С. Укладка пучками (группами) не приводит к распространению горения. Нет ограничений для прокладки трасс с разными уклонами и отвесными участками.
Выполняя монтажные работы, следует помнить о минимальной величине радиуса изгиба проводника, для разных исполнений изделия:
- одножильные – десять наружных его диаметров;
- многожильные семь с половиной.
Во время работы длительно допускается нагрев жил до +70°С, если возникает перегрузка – до +90°С; в случае появления тока короткого замыкания предел – +250°С. Проводник сохраняет работоспособность во время пожара до трех часов. Время функционирования, если соблюдались все установленные правила, превысит тридцать лет.
В таблице приведены расчетные данные наружных диаметров и масс:
| Жила | Кабель | ||
| Кол-во | Сечение,кв. мм | Наружный диаметр, мм | Масса, кг/км |
| 1 | 1,5 – 240 | (7,8 – 9,7) – (29,9 – 30,8) | (134 – 150) – (2798 – 2983) |
| 2 | (11,2 – 14,6) – (44,9 – 56,4) | (268 – 341) – (5928 – 8020) | |
| 3 | (12,0 – 15,2) – (51,5 – 55,8) | (248 – 374) – (7996 – 8852) | |
| 4 | (13,8 – 16,2) – (55,8 – 58,1) | (298 – 431) – (10992 – 11418) | |
| 5 | (14,9 – 17,6) – (61,7 – 63,6) | (386 – 497) – (13709 – 13936) | |
Примечание: значения диаметров и масс взяты из разных источников.
Если предстоит подключение оборудования в местах, где существует опасность взрывов, возгораний или необходимо сохранить работоспособность установок в условиях аварий, ВГЭнг(A)-FRLS будет разумным выбором. Московский интернет-магазин занимается продажей кабельно-проводниковой продукции, всегда в наличии любое количество кабеля. Превосходное качество товара, быстрое обслуживание и лучшие, из присутствующих на рынке, цены. Доставка в кратчайший срок производится по требованию клиента во все районы страны.
