ВВГЭнг(A)-LS
Экранированный проводник ВВГЭнг(А)-LS и сфера использования
Данный силовой экранированный кабель служит транслятором и распределителем электрической энергии в местах, где существуют высокие требования к уровням электрической и механической защит. В Москве купить данный кабель можно по лучшей цене на нашем сайте. Предназначение его - эксплуатация на суше, озерах и реках. Он используется для прокладки в одиночку и пучками.
Проводник применим для прокладывания трасс:
- в воздухе, если нет опасности механических повреждений во время его работы;
- в помещениях различных производств, сухих и сырых;
- тоннелях;
- каналах;
- шахтных сооружениях;
- коллекторах.
Используется в частично затапливаемых постройках, там, где присутствуют среды с различной активностью коррозии. Ведется прокладка по мостам, на кабельных эстакадах, в пожароопасных строениях, в зонах вероятной опасности взрывов. Используется в трассах с любым расположением в пространстве, даже в вертикальных. Может использоваться в местах, где существует вибрация. Его применение распространяется на системы обеспечения электроэнергией собственных нужд и систем аварийного снабжения электричеством атомных станций.
Изделие обладает рядом преимуществ благодаря использованию в качестве изоляции пластиката из поливинилхлорида, который отличается высоким электрическим сопротивлением, герметичностью, защищенностью от влаги, гибкостью и устойчивостью к ультрафиолету. Подробные сведения о ВВГЭнг(А)-LS: его свойствах, параметрах, наличии на складе, стоимости в розницу и оптовой цене предоставляет наш сайт.
За покупкой обращайтесь в московский интернет-магазин. Быстрое оформление заказа, вежливое обслуживание, доступные цены при отличном качестве товара. Производится доставка приобретенного кабеля в короткий срок по первому требованию клиента.
Прочтение обозначения
Что скрывает маркировка: ВВГЭнг(А)-LS ГОСТ 31996-2012
| Материал жил |
| отсутствие буквы А | свидетельствует о наличии медной, а не алюминиевой жилы |
| Материал изоляции жил |
| В | поливинилхлоридный пластикат |
| Оболочка кабеля |
| В | поливинилхлоридный пластикат |
| Дополнительная защита |
| Г | в изделии нет защитных покровов, провод "голый" |
| Э | говорит о присутствии экранированного слоя |
| Маркировка по пожарной безопасности |
| нг | при производстве изделия использовались негорючие материалы, объясняет данное сочетание, т. е. при возгорании они препятствуют его распространению |
| (А) | кабель по показателям пожарной безопасности относится к категории А |
| LS | материал изоляции и оболочки обладает пониженной горючестью |
| Нормативные акты |
| Изготовление по ГОСТ или ТУ | ГОСТ 31996-2012 |
Видео ознакомит с основными техническими и электрическими характеристиками кабеля, а также правилами монтажа электропроводки:
Особенности конструкции

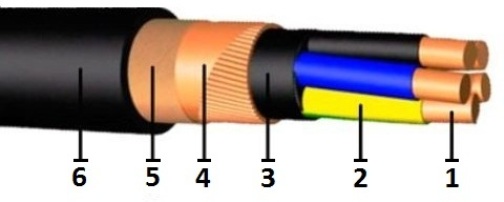

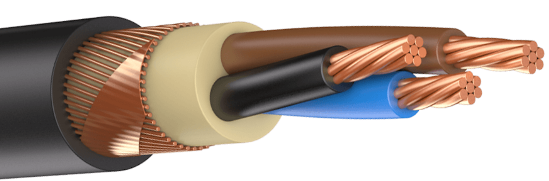

Рассмотрение элементов конструкции удобно провести по рисунку, расположенному ниже:
1 - основной составляющей является жила, проводящая ток, материал - медь. Из цельной круглой проволоки изготавливаются жилы сечением до 10 кв. мм, рис. А. Большее сечение (16 - 240) кв. мм - составляется из нескольких скрученных проволок небольшого диаметра, рис.Б, В. Сечение может иметь форму круга (рис.А, Б) или сектора (рис. В).
рис. А
рис.Б
рис.В
2 - изоляция жилы представляет собой слой из ПВХ (поливинилхлоридного) пластиката, горючесть и выделения дыма и газа которого пониженные. Идентифицируются жилы многожильных кабелей маркировкой: цветом или цифрами (для сечений 70 кв. мм и больших). В кабелях с тремя и четырьмя жилами, они скручены в сердечник вокруг жгута из того же материала, что изоляция.
3 - слой экструдированной поясной изоляции, поверх которой накладывается обмотка электропроводящими лентами из кабельной бумаги или полимера.
4 - экран, представляющий слой из медных проволок, обвитых по спирали лентой из меди.
5 - разделительный слой в виде намотки из крепированной или кабельной бумаги; прорезиненной ткани или ленты из пластмассы.
6 - наружная оболочка из ПВХ пластиката, горючесть его пониженная, выделения газов и дыма незначительные.
Об эксплуатации и некоторых данных
Проводник предназначен для подключения к электросетям с напряжением до 1000 В объектов промышленного назначения, энергетики и жилых зданий. Изделие обладает стойкостью к влиянию внешних факторов в морозную погоду (-50°С) и жару (+50°С). Не нагревая предварительно кабель, разрешается вести монтаж на морозе, не превышающем значение -15°С. Нагрев жил при нормальной работе длительное время допускается до +70°С, но не выше.
Нагрев жил считается допустимым:
- при аварии +90°С;
- в момент короткого замыкания +160°С.
При выкладывании поворотов следует учитывать, что радиусы изгиба кабеля допускаются:
- для одножильных - величиной 10 его наружных диаметров;
- для многожильных - 7,5.
Строительная длина определяется потребителем. При выполнении условий хранения, монтажа и эксплуатации время работы длится тридцать лет.
В таблицах приведены значения некоторых конструктивных величин разного исполнения жил:
а) круглые одного сечения
| Напряжение,кВ | Числожил | Исполнение жил | Сечение жилы,кв. мм | Наружный диаметр кабеля,мм | Расчетная масса,кг/км |
| 0,66 | 1 | ок | 1,5 - 16 | 7,8 - 11,6 | 107 - 316 |
| мк | 16 - 50 | 12,2 - 16,7 | 337 - 738 |
| 2 | ок | 1,5 - 35 | 11,2 - 23,9 | 215 - 2347 |
| мк | 16 - 50 | 19,6 - 28,8 | 809 - 1906 |
| 3 | ок | 1,5 - 35 | 11,6 - 25,2 | 237 -1664 |
| 4 | ок | 1,5 - 16 | 12,3 - 21,0 | 270 - 1090 |
| мк | 16 | 22,4 | 1181 |
| 5 | ок | 1,5 - 35 | 13,1 - 30,2 | 306 - 2488 |
| мк | 16 | 24,7 | 1422 |
| 1,0 | 1 | ок | 1,5 - 10 | 8,9 - 11,4 | 130 - 267 |
| мк | 16 -185 | 12,5 - 26,5 | 345 - 2345 |
| 2 | ок | 1,5 - 10 | 12,0 - 17,1 | 140 - 435 |
| мк | 16 -240 | 20,3 - 55,1 | 667 - 7248 |
| 3 | ок | 1,5 - 10 | 12,4 - 17,9 | 161 - 534 |
| мк | 16 - 50 | 21,4 - 29,5 | 822 - 2039 |
| 4 | ок | 1,5 - 10 | 13,2 - 19,4 | 192 - 668 |
| мк | 16 - 50 | 23,3 - 32,8 | 1029 -26 18 |
| 5 | ок | 1,5 - 10 | 14,1 - 21,0 | 247 - 810 |
| мк | 16 - 50 | 25,7 - 30,3 | 1291 - 3210 |
б) виде сектора
| Число жил | Исполнение жил | Сечение жилы, кв. мм | Напряжение,кВ |
| 0,66 | 1,0 |
| Наружный диаметр кабеля, мм | Расчетная масса, кг/км | Наружный диаметр кабеля, мм | Расчетная масса, кг/км |
| 3 | мс | 25 - 50 | 23 - 28,1 | 1229 -2013 | - | - |
| 25 - 240 | - | - | 23,2 - 51,8 | 1249 - 8478 |
| 4 | 25 - 50 | 25,1 - 31,6 | 1561 - 2634 | - | - |
| 25 - 240 | - | - | 25,3 - 59,7 | 1590 - 11261 |
| 5 | 25 - 50 | 27,9 - 35,4 | 1929 -3 282 | - | - |
| 25 - 240 | - | - | 28,1 - 67,4 | 1964 - 14091 |
в) разного сечения
| Жила | Исполнение жил | Напряжение,кВ |
| основная | вспомогательная | 0,66 | 1,0 |
| количество | сечениекв. мм | количество | сечение кв. мм | Наружн. диаметр кабеля, мм | Расчетная масса, кг/км | Наружн. диаметр кабеля, мм | Расчетная масса, кг/км |
| 3 | 25 - 35 | 1 | 16 | ок | 24,35 - 26,6 | 1522 - 1899 | 24,8 - 27,1 | 1529 - 1935 |
| 35 - 50 | 16 - 25 | | 27,48 - 31,56 | 1864 - 2455 | - | - |
| 35 - 240 | 16 - 120 | мс | - | - | 27,7 - 59,7 | 1874 - 10163 |
Примечание к таблицам:
Жила:
о - однопроволочная;
м - многопроволочная;
к - круглая;
с - секторная.
Обширная область применения ВВГЭнг(А)-LS, отличные характеристики, долговечность и надежность привлекает потребителей. Ознакомиться с достоверной полной информацией о проводнике представляется возможность на нашем сайте. Купить необходимое количество кабеля по доступной цене превосходного качества можно, обратившись в интернет-магазин города Москвы. Доставка в короткий срок в любой регион страны - по первому требованию клиента.
Завод-изготовитель кабеля данной марки представлен на видео:
