ВВГнг

Кабель ВВГнг: описание

     В связи с появлением в наших домах большого количества новых видов бытовой техники появляется проблема замены разводки в квартире на более мощную. Решили обновить проводку в собственной квартире, провести освещение по дачному участку? Для этих целей подойдет кабель ВВГнг. Просмотрев информацию об этой продукции на нашем сайте и убедившись в целесообразности его применения, быстро и удобно сможете приобрести этот кабель в интернет-магазине города Москвы.

     Всегда найдется необходимое количество кабеля, нужное его сечение по приемлемой цене. Производится отгрузка и доставка товара в короткий срок по всем областям страны. Наш интернет магазин реализует сертифицированную продукцию ВВГнг ГОСТ.

Область применения ВВГнг

     Данный тип кабеля используется для доставки электроэнергии от ее производителя до объектов потребления и разводки внутри устройств.

     Широкое распространение получил в случаях прокладывания трасс:

  • на открытом воздухе;
  • в сухих и сырых строениях;
  • на водоемах;
  • в кабельных сооружениях;
  • на осветительных конструкциях;
  • в шахтах и тоннелях;
  • на атомных электростанциях.

     Благодаря тому, что он относится к категории кабелей, которые не поддерживают горение, его применение расширяется до помещений с возможностью возникновения взрыва и даже пожара. Пригоден для прокладки трасс с большими уклонами, не зависит от степени активности коррозии рабочего пространства. Выпускается, кроме круглой, еще и плоской формы, что дает возможность использования в цепях освещения. Широкое применение получил не только на производственных объектах, но и в повседневной жизни. При использовании ВВГнг необходимо ограждать его от механических повреждений. Нежелательно применять для прокладки под землей.

     Видео ознакомит с основными характеристиками кабеля марки ВВГнг. Рассмотрит основные правила монтажа электропроводки:

Расшифровка кабеля ВВГнг

     Разберемся на таком примере:

     ВВГнг 1х25-0,66 ГОСТ 16442-80

  • В начале обозначения отсутствует буква А, что указывает на медную жилу, а не алюминиевую.
  • Первая буква В обозначает изоляцию жилы, выполненную из поливинилхлорида (ПХВ).
  • Вторая - В - говорит о материале покровной оболочки - это тоже  поливинилхлорид (ПХВ).
  • Дополнение в обозначении нг означает, что верхний слой изоляции изготовлен из негорючего ПХВ.

     Цифровое обозначение:

  • 1-е число - число жил (1);
  • 2-е - сечение жилы (25);
  • 3-е - величина напряжения (0,66кВ);
  • ГОСТ или ТУ.

Конструкция ВВГнг

     Для начала заметим, что данный кабель выпускается плоской (рис. 2) и круглой формы (рис.1). Его медные жилы могут выполняться однопроволочным проводником или изготавливаться путем скручивания большого количества проволок, т. е. быть многопроволочными. В зависимости от величины поперечного сечения они могут иметь форму круга, сегмента или сектора. Изоляцией служит пластикат поливинилхлорида. Цвет изоляции одножильного кабеля выбирается произвольно. У многожильных - каждая жила имеет свой цвет изоляции. Для больших сечений делается маркировка цифрами.

     Ассортимент кабеля очень широк:

  • одножильный;
  • двухжильный;
  • трехжильный;
  • четырехжильный;
  • пятижильный.

     Кроме того, в трехжильных кабелях этой марки наравне с жилами одинакового номинального сечения, может присутствовать одна жила меньшего сечения (для заземления или как нулевая).

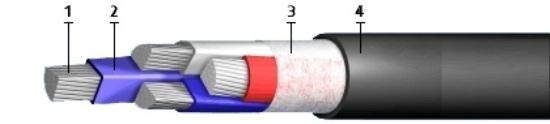

     Рассмотрим элементы конструкции по рисунку:





                                       Рис. 1

поз.1 - токопроводящая жила;

поз.2  - изоляционный слой жилы из поливинилхлоридного пластиката (ПХВ);

поз.3 - нетканое полотно в качестве обмотки (для больших сечений);

поз.4 - внешний слой из ПХВ пластиката, предупреждающего горение.

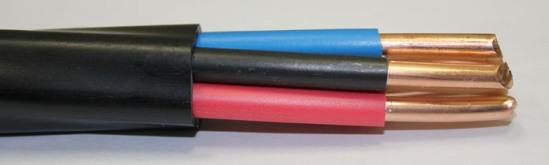

                                               Рис. 2

Кабель ВВГнг: технические характеристики

      Данный тип кабеля выпускается на переменное напряжение: 0,66 кВ;1 кВ; 6 кВ; с возможностью использования на постоянное. Исполнение - УХЛ и Т. Предназначение - использование на воздухе, на воде, в помещениях, причем даже во взрывоопасных и пожароопасных; прокладка трасс с любым расположением в пространстве (горизонталь, вертикаль, наклон). Обладает устойчивостью к агрессивным средам (кислоты, растворители, технические масла, щелочь, плесень).

     Используется при температуре в пределах: от -50 до +50°С. Нормальная работа при  температуре +35°С и относительной влажности 98%. Разрешается вести прокладку трасс без предварительного нагрева жилы при температуре не ниже -15°С.

     Во избежание повреждения кабеля во время прокладки необходимо соблюдать условия, при которых радиусы изгиба кабеля должны быть кратны внешнему диаметру (число раз):

      -  для одножильного - 10;

      -  для многожильного - 7,5.

     Гарантийный срок эксплуатации - 5 лет. Срок службы - 30 лет.

     Видео поможет правильно выбрать сечение кабеля (провода):

     Масса кабеля и его внешний диаметр зависят от количества жил и величины рабочего напряжения. В таблице представлены промежутки значений этих величин:

Сечение токопроводника,

кв. мм

Количество

Напряжение, В

660

1000

Масса,

кг/км

Диаметр (наружный),

мм

Масса,

кг/км

Диаметр (наружный),

мм

1,5 - 50

1

36 - 540

4,7 - 10,8

45 - 610

5,4 - 14,3

2

98 - 1665

7,6 - 26,4

110 - 1695

8,4 - 26,8

3

115 - 2095

8,0 - 28,0

148 - 2130

9,5 - 28,4

4

105 - 2075

8,1 - 28,5

150 - 2205

10,3 - 27,9

5

145 - 2615

9,4 - 31,4

175 - 2315

11-28,3














     Для трехжильного кабеля  с дополнительной жилой меньшего сечения зависимость массы и диаметра от величины напряжения смотри в таблице:

Сечение токопроводника, кв. мм

Сечение дополнительного токопроводника, кв. мм

Напряжение, В





660

1000





Масса, кг/км

Диаметр(наружный), мм

Масса, кг/км

Диаметр (наружный),мм

1,5 - 50

1,5 - 25

150 - 2365

9,0 - 29,7

175 - 2405

10,0 - 30,5



     Прежде чем приобрести кабель, необходимо определить мощность предполагаемых трасс. Какое количество жил в кабеле будет оптимальным и какого сечения они должны быть. Сколько кабеля понадобится для выполнения данного объема работ.

     Продумав  и просчитав все подробно, можно заглянуть на наш сайт. Там найдется вся необходимая информация о его наличии и цене в интернет-магазине, где будет легко совершить покупку нужного товара и договориться о доставке. Изготовим нужную марку с требуемыми параметрами в короткие сроки. Гарантируем выгодные условия сотрудничества и лучшие цены в Москве на кабельно-проводниковую
