ВВГнг(А)

Содержание:

О кабеле ВВГнг(А)

     Подключения к электрическим сетям на переменное напряжения величиной до 1000 кВ требуют многочисленные разновидности оборудования, приборов, инструментов как в промышленности, так и в быту. Все это должно подключаться силовыми кабелями, которые обладают такими качествами как безопасность и надежность. Рлкупать кабель по лучшей цене стоит именно в нашем интернет магазине в Москве.

     Для выполнения монтажных работ довольно часто выбирают ВВГнг(А). Это связано с тем, что его можно применять в местах с высокой влажностью, а также для разводки цепей в помещениях, которые легко воспламеняются, например, деревянные или пластиковые. Это очень существенная характеристика рассматриваемой модификации силового кабеля, когда безопасность является главным условием. Эти свойства появились у рассматриваемой модификации кабеля из-за присутствия в составе изолирующего слоя галогеновых химических соединений, которые препятствуют горению.

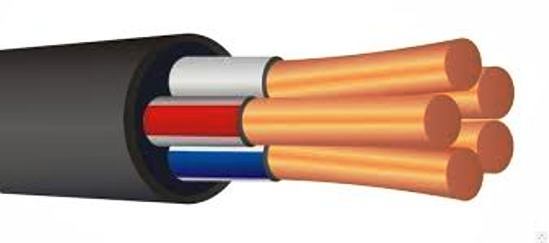

kabel vvgng(a)

     ВВГнг(А) исправно служит в цепях, проложенных в:

  • постройках с повышенной влажностью;
  • детских учреждениях;
  • медицинских и лечебных центрах;
  • различных офисах;
  • жилых домах.

     Кабель не распространяет горение при одиночной прокладке и пучками. Используется в наклонных и вертикальных трассах. Оптимальным будет его выбор для домашней проводки, в ванной комнате, подключения на даче и бане. Его можно применять для прокладки в потолках из гипсокартона, под обшивкой стен из дерева, просто на улице. Популярность вызвана еще и тем, что при высоких технических показателях он имеет сравнительно низкую стоимость.

     Все, что интересует покупателя: стоимость, качество, свойства, номенклатура, наличие на складах узнавайте, зайдя на наш сайт. Приобретение необходимого проводника совершайте в интернет - магазине города Москвы, это очень быстро и удобно. Возможна доставка в любой район России.

Расшифровка маркировки

Материал жил
отсутствие буквы А  жилы из меди
Материал изоляции жил
В  поливинилхлоридный пластикат
Оболочка кабеля
В  поливинилхлоридный пластикат
Дополнительная защита
Г  в кабеле нет защитного слоя ("голый")
Маркировка по пожарной безопасности
нг  не распространяет горения при прокладке группами
(А)  класс пожарной опасности
Нормативные акты
Изготовление по ГОСТ или ТУ  ТУ 16.К01-37-2003

     Видео поможет ознакомиться с буквенно-цифровой маркировкой кабельной продукции:

Составляющие конструкции

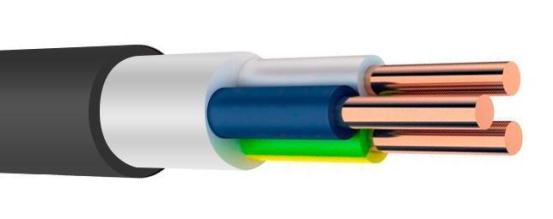

     На приведенном ниже фото хорошо видны все элементы конструкции:

VVGng (A)

1 - жила медная, изготавливается в двух вариантах:

а) из цельной проволоки необходимого сечения;

б) из нескольких, скрученных между собой, проволок небольшого       диаметра;

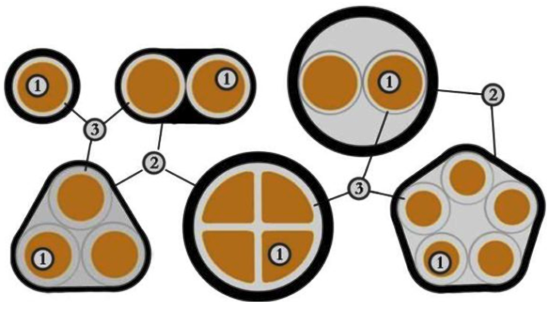

две возможные формы жил можно наблюдать на рисунке:

Shema

а) круглая

б) секторная

2 - внешняя покров из поливинилхлоридного пластиката пониженной горючести;

3 - изоляция жилы выполнена методом экструзии, из ПВХ  пластиката с пониженной горючестью.Кабель выпускается с количеством жил от 2 до 5.

     Данный кабель может быть различной формы (круглый, плоский, трех- или пяти угольный), это зависит от формы самих жил и их количества:

Shema VVGng(A)

     Для повышения механической прочности при одножильном исполнении на изоляцию жилы методом продавливания накладывается поясная изоляция, а затем обматывается слоем электропроводящей ленты из полимера. Если жил больше одной, цвет изоляции у каждой - свой. Нулевая жила -  голубого цвета, а заземляющая имеет окрас двойной: желто - зеленый.

Применение и основные технические показатели

     Для доставки электроэнергии к установкам, относящимся к стационарным, и дальнейшего ее распределения по устройствам объекта служит кабель ВВГнг(А). Выбор этого вида проводниковой продукции оправдывает себя для использования в сухих постройках и помещениях с повышенной влажностью, в зданиях с высокой вероятностью возникновения пожаров, для разноуровневых и вертикальных трасс.

     Применяется он и просто на открытом воздухе. Единственное ограничение - прокладка под землей, это связано с отсутствием защитных покровов от механических повреждений в самом кабеле. Бесперебойная работа обеспечивается в условиях низкого холода (- 50 градусов) и жаркой погоды (+ 50). Если показания термометра не опускаются ниже пятнадцати градусов мороза, возможны прокладка и монтаж без предварительного подогрева кабеля.

     Если прокладываемые трассы предполагают наличие поворотов и изгибов, следует не забывать, что минимальный радиус изгиба не может уменьшаться:

- для одножильного исполнения - до 10 наружных диаметров;

- для многожильного - 7,5.

     В нормальном режиме работы жила значительное по продолжительности время переносит до +70° нагрева. До +90° она возрастает при перегреве, а во время короткого замыкания, которое длится не больше 5 секунд, вырастает до +160°. Если температура превышает 400°, возникает горение. Срок службы достигает тридцати лет.

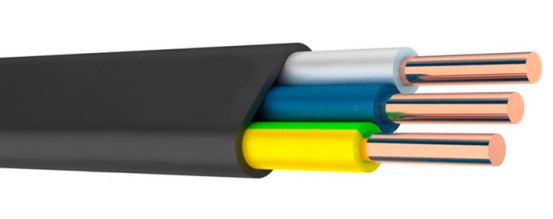

 provod VVGng(A)

     В таблицах приведены значения некоторых величин.

     Расчетные величины внешнего диаметра и веса:

а) все жилы одинакового сечения:

        Напряжение, кВ             Число жил             Сечение, кв. мм                  Наружный диаметр, мм                      Вес, кг/км
  0,662 1,5 - 509,0 - 27,2118 - 1557
39,4 - 28,8137 - 2001
410,1 - 32,0163 - 2554
510,8 - 35,5191 - 3141
   1,011,5 - 5005,9 - 36,852 - 5176
21,5 - 2409,8 - 54,4137 - 6961
31,5 - 24010,3 - 53,6157 - 8280
41,5 - 30011,1 - 62,5186 - 13482
51,5 - 24012,0 - 60,3212 - 10168



б) для четырехжильных кабелей с одной из них меньшего сечения:

   Напряжение, кВ    ОсновныеЖилы N или PE   Наружный диаметр, мм         Вес, кг/км
  Число жил      Сечение, кв. мм     Число жил      Сечение, кв. мм
0,66325 - 50116 - 2525,6 - 30,51422 - 2287
1,025 - 24016 - 12026,0 - 56,41450 - 9544



Допустимые токи нагрузки и короткого замыкания:

Сечение жил, кв. мм  Способ прокладки  Ток нагрузки кабеля, АТок односекундного к.з., кА
ОдножильныйМногожильный
на постоянном токена переменном токена переменном токе
1,5 - 1000на воздухе29 - 171822 - 1143-0,17 - 99,0
в земле41 - 170930 - 933-
1,5 - 400 на воздухе--21 - 633
в земле--27 - 611



     Широкая номенклатура ВВГнг(А), выпускаемая промышленностью, позволяет выбрать проводник по нужному числу жил и сечению. Совершить покупку необходимого товара без затрат времени возможно в интернет - магазине Москвы. Доставка производится в любой регион Российской Федерации. Исчерпывающую информацию можно получить на нашем сайте:

  • какая цена (лучшая из предлагаемых);
  • какое количество (всегда найдется нужное);
  • какое качество (только высокое).
     Дополнительную информацию о характеристиках кабеля можно получить из видео:
