Кабель ВВГнг(A)-FRLS

Сортировка:
ВВГнг(A)-FRLS
292 a 0
292 a 0
431 a 0
431 a 0
668 a 0
668 a 0
887 a 0
888 a 0
1 196 a 0
619 a 0
780 a 0
1 056 a 0
310 a 0
417 a 0
553 a 0
688 a 0
852 a 0
1 043 a 0
1 339 a 0
901 a 0
1 487 a 0
936 a 0
936 a 0
1 271 a 0

ВВГнг(A)-FRLS

Содержание:

О кабеле ВВГнг(А) - FRLS и сфере его использования

     Представленный вниманию ВВГнг(А)-FRLS обладает очень высокой надежностью в плане противостояния огню, благодаря наличию дополнительной тепловой защиты проводников лентами с содержанием слюды. Поверх них идут покрытия в виде оболочек из ПВХ пластиката, горючесть которого снижена и выделения дыма и газа очень малы. Купить кабель данной марки очень просто, достаточно обратиться к консультантам нашего интернет магазина. Они быстро оформят заказ по лучшей цене и доставку в Москве и регионы страны.

     Именно материалы, применяемые при его производстве, огнестойкие и негорючие, определяют область применения данного вида проводниковой продукции. Он хорошо зарекомендовал себя в быту. Но главное назначение - трансляция и перераспределения электрических сигналов и питания в устройствах электротехники стационарного типа.  Повсеместное использование в различных отраслях промышленности и даже на АЭС, в качестве питающих цепей, обеспечивающих безопасность. Отлично зарекомендовал себя при работе в зонах вероятности взрывов.

vvgng(a)-frls

     Широко применяется для:

  • сигнализации оповещения;
  • подключения насосных механизмов в системах тушения пожаров;
  • освещения входов, линий и лифтов эвакуации;
  • установок удаления дыма и газа;
  • вентиляционных устройств.

     Там, где необходимо обеспечить бесперебойную работу оборудования и безопасность людей:

  • операционные палаты в стационарах;
  • интернаты для пожилых;
  • детские учреждения.

     Все его свойства говорят об уместности его использования в пожароопасных местах. Несомненно, остановить свой выбор нужно на этом высоконадежном варианте исполнения проводниковой продукции. Полную и достоверную информацию можно получить на нашем сайте. Без проблем и больших затрат времени, прямо из своего дома, возможно оформить заказ и приобрести нужное количество проводника высокого качества и по нормальной цене. Покупка доставляется в любой уголок Российской Федерации по требованию заказчика.

Как расшифровывается аббревиатура?

Обратим внимание на предложенную запись: ВВГнг(А)-FRLS

Материал изоляции токопроводящих жил (первая буква)
В  поливинилхлоридный пластикат
Оболочка кабеля (вторая буква)
В  поливинилхлоридный пластикат
Степень защиты (третья буква)
Г нет покровов защиты (брони), т.е."голый"
Маркировка по пожарной безопасности
нг  изготовлен из негорючих материалов
А  при прокладывании в пучках не происходит распространения горения
FR  огнеупорный (Fire Resistance)
LS  выделение дыма под действием пламени – небольшое (Low smoke)


Из видео Вы узнаете способы отличия марок кабеля ВВГнг-LS и ВВГнг-frls:

Особенности конструктивного состава

Перейдем к рассмотрению конструкции:

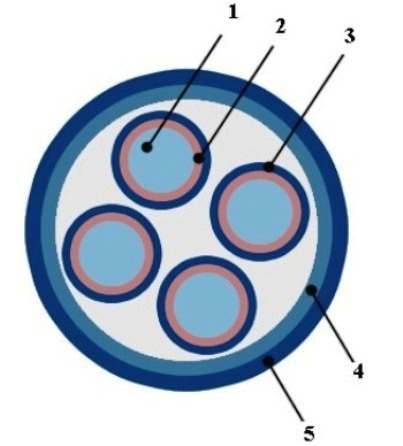

 shema-vvgng(A)-frls

1 - жила, что проводит ток, изготовлена из меди; она может представлять собой:

а) одну монолитную проволоку (однопроволочная);

б) складываться из нескольких скрученных проволок малого диаметра (многопроволочная).

    Форма жилы варьируется: круглая, фасонная, секторная или сегментная.  Фасонная форма провода позволяет уменьшить внешний диаметр по сравнению с круглой при одинаковых сечениях жил. Окрас изоляции в многожильных кабелях у каждой жилы свой для удобства работы с ними. Кроме основных жил могут присутствовать проводники нулевые и заземления, их цвет сохраняют постоянным: заземляющий - желто-зеленый и нулевой - синий.

2 - прослойка из лент, содержащих слюду, является термическим барьером;

3 - далее располагается изоляционный слой, материалом служит поливинилхлоридная композиция, пожароопасность которой снижена.

4,5 - из ПВХ пластиката со сниженной пожароопасностью выполнены первая, заполняющая промежутки между проводами, и внешняя (для защиты) оболочки.

     Существуют варианты исполнения, в которых защитные проводники:

а) одного сечения с основными;

б) меньшего (чаще - это заземляющий). При обозначении такого проводника ставят +1: 3х6+1х4.

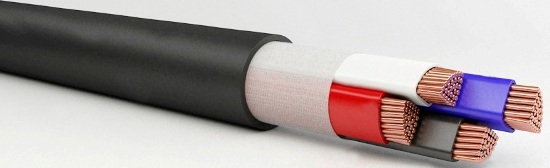

     На фото приведены изображения кабелей с разным числом жил:

kabel-silovoi-vvgng(a)-frls

Эксплуатационные и технические параметры

     Основное применение ВВГнг(А)-FRLS - это зоны повышенной пожароопасности. Нормальная его работа наблюдается в пятидесятиградусную жару и такой же по величине отрицательной отметке градусника. Прокладывание трасс ограничивается минусовой пятнадцатиградусной температурой, при более низкой - приходится применять предварительный подогрев.

     Определенные условия необходимо выполнять, если трассы имеют повороты. Изгибы проводника не должны быть меньше величины для:

 а) однопроволочных жил - десятикратного внешнего диаметра;

б) многопроволочного (гибкого) - семи с половиной.

     Нагрев жил, который является возможным, во время нормальной работы доходит до +70°. При режиме перегрузки достигает +90°, а в период пятисекундного к. з. - не выше +250°С. Строительная длина зависит от диаметра кабеля и колеблется в пределах 100 - 450 метров. Безотказная работа продолжается тридцать лет. В таблицах приведены некоторые данные по конструкции и техническим параметрам:

    Число жил             Сечение жил, кв. мм                     Наружный диаметр, мм                     Вес, кг/км
11,5 - 6307,2 - 41,8787 - 6716
2 1,5 - 24014,1 - 55,9300 - 7832
314,8 - 55,7331 - 8756
415,9 - 58,0384 - 11298
5117,2 - 63,6445 - 13804



б) трехжильный кабель с одной жилой меньшего сечения (3+1):

Основная жилаНулевая жилаНаружный диаметр, мм  Вес, кг/км
 Число жил    Сечение жил, кв. ммЧисло жил  Сечение жил, кв. мм
350 - 240125 -12032,7 - 56,62533 - 9971



Допустимые величины токов:

Сечение жил, кв. ммПрокладка кабеляТоки нагрузки кабеля, АТоки к. з., кА
Число жил
12345
1,5 - 240на воздухе   29 - 704          24 -  591      21 - 499      20 - 464      20 - 464   0,17 - 26,8
в земле32 - 52533 - 56328 - 46826 - 43526 - 435



     Рассматриваемая модификация имеет превосходные противопожарные параметры. Если условия эксплуатации цепей предполагают наличие факторов высокой вероятности возникновения возгораний, постоянного присутствия  большого количества людей, использования дорогой техники, ВВГнг(А) - FRLS будет незаменимым. Интересующую информацию получите, посетив наш сайт. За оформлением и приобретением нужного товара обращайтесь в интернет - магазин Москвы. Высокое качество при отличной цене гарантируется. По требованию заказчика производится доставка до места.

     Из видео Вы узнаете, как правильно выбрать сечение кабеля:
