ВВГнг(А)-ХЛ

Особенности и применение ВВГнг(А)-ХЛ

     Данный проводник относится к группе силовых холодостойких кабелей. Предназначение - трансляция и перераспределение электрической энергии в установках стационарного типа. Купить кабель данной марки в Москве рекомендуем на нашем сайте по лучшей цене.

     Его применяют для прокладывания группами внутри зданий, с сухим и влажным воздухом, под открытым небом. Ведут трассы на монтажных конструкциях, галереях. Используют для прокладки кабелей группами: нет распространения горения.

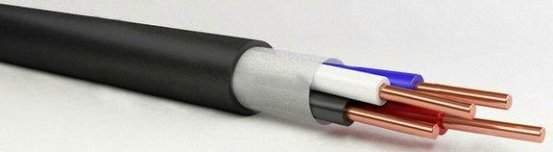

vvgng_a_hl

     Для ВВГнг(А)-ХЛ не имеет значения расположение в пространстве:

  • горизонтальное;
  • наклонное;
  • вертикальное.

     Выбранный материал жил - медь исключают большие потери при передаче. Слои изолирующих оболочек из холодостойкого поливинилхлоридного пластиката позволяют использовать проводник при низких температурах (до -60°С). Он находит применение на предприятиях народного хозяйства и в повседневной жизни.

     Подробные сведения - на нашем сайте. Московский интернет-магазин принимает заказы и продает кабельную продукцию высокого качества, стоимость которой доступна всем. Осуществляется доставка купленного кабеля во все районы страны.

Расшифровка обозначения

Какую информацию несет отдельный знак в следующей аббревиатуре: ВВГнг(А)-ХЛ ГОСТ 31996-2012.

Материал жил
отсутствие буквы А  говорит о наличии токопроводящей жилы из меди
Материал изоляции жил
В  поливинилхлоридный пластикат
Оболочка кабеля
В  материалом оболочки также выбран поливинилхлоридный пластикат
Дополнительная защита
Г  в кабеле нет защитного слоя
Маркировка по пожарной безопасности
нг  покрытие выполнено из поливинилхлоридного пластиката, горючесть которого пониженная
(А)  изделие относится к категории А по показателям пожарной безопасности
Маркировка по климатическому исполнению
ХЛ  изделие относится к холодостойким
Нормативные акты
Изготовление по ГОСТ или ТУ  ГОСТ 31996-2012

     Видео объясняет правила расшифровки буквенно-цифровой маркировкой кабеля и провода:

Элементы конструкции

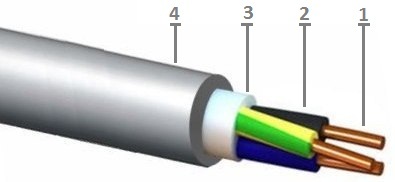

На представленном ниже рисунке изображен разрез кабеля и помечены позиции:

vvgng_a_hl shema

1 - токопроводящая жила -  медная. Изготавливается из:

а) цельной проволоки (однопроволочная) или из нескольких проволок небольшого диаметра - многопроволочная;

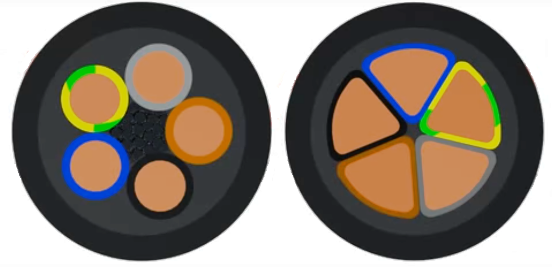

б) может быть круглой формы и в виде сектора:

vvgng_a_hl shema gila

Выпуск кабеля осуществляется с числом жил от одной до пяти. Сечение жил 1,5 - 500 кв. мм. В многожильном проводнике отдельные жилы скручиваются вокруг общей оси в сердечник.

2 - изоляционным покрытием жилы выступает стойкий к холоду поливинилхлоридный пластикат. В многожильных кабелях у каждой жилы - оригинальный  цвет. Окраска постоянная у нулевой - синяя и заземления - двухцветная - желто-зеленая.

3 - изолированные жилы находятся под защитой внутренней оболочки, кроме этого, она заполняет все внутренние промежутки. Материал - холодостойкий пластикат из поливинилхлорида, горючесть которого понижена (температура стеклования - низкая).

4 - наружная оболочка изготовлена из холодостойкого ( хрупкость -50°С) ПВХ пластиката с низкой горючестью. В кабелях с сечениями жил до 16 кв. мм разрешается ее накладывать с одновременным заполнением всех пустот. В таком случае внутренняя оболочка не нужна.

Рамки эксплуатации и некоторые сведения

     0,66 и 1,0 кВ - рабочее напряжение. Нормальное функционирование изделия наблюдается в большой мороз (-60°С) и доходит до +40°С. Мороз -15°С - предел, который позволяет вести монтаж без предшествующего работе нагрева проводника.

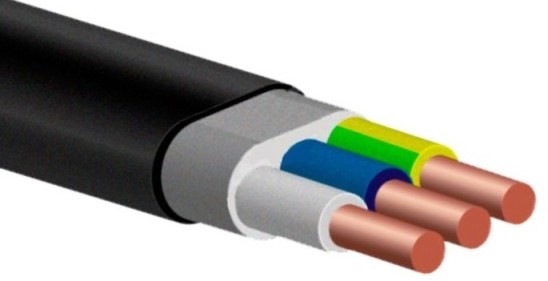

kabel vvgng_a_hl

     Допускается нагрев жил:

  • длительный во время функционирования до +70°С;
  • во время возникновения аварийных ситуаций +90°С;
  • при коротком замыкании до 5 секунд максимум +160°С.

     Выкладывая повороты проводника, необходимо придерживаться правила, что изгибать можно радиусом больше, чем:

         а) десять его внешних диаметров - одножильный кабель;

         б) 7,5 - многожильный.

     Время работы достигает тридцати лет.

     В таблицах приведены значения некоторых конструктивных величин:

а) круглые жилы одного сечения

Число жилИсполнение жилНаличие жил заземления и нулевойСечение жилы,кв. ммНапряжение,кВ
0,661,0
Наружный диаметр кабеля,ммРасчетная масса,кг/кмНаружный диаметр кабеля, ммРасчетная масса,кг/км
1ок-1,5 - 105,5 - 8,347 - 1525,9- 8,552 - 156
мк-16 - 5010,1 - 13,7233 - 562--
-16 - 500--10,3 - 38,2237 - 4100
2окN1,5 - 108,9 -14,5118 - 3969,7 - 14,9137 - 414
мкN16 - 5017,7 - 25,2604 - 1445--
N16 - 240--16,9 - 51,2621 - 6622
3ок-1,5 - 109,4 -15,3136 - 49310,2 - 15,8158 - 515
N, РЕ
мк-16 - 5018,8 -26,8757 - 187617,9 -27,2776 - 1903
N, РЕ
4окN1,5 - 1010,1 - 16,7162 - 61311,0 - 17,2188 - 641
РЕ
мкN16 - 5020,6 - 29,6948 - 2385196 - 301974 - 3422
РЕ
5окN, РЕ1,5 - 1010,8 - 18,3190 - 74211,9 - 18,9220 - 775
мкN, РЕ16 - 5022,7 - 32,71152 - 292121,6 - 33,21179 - 2959



б) в виде сектора

Число жилИсполнение жилНаличие жил заземления и нулевойСечение жилы,кв. ммНапряжение,кВ
0,661,0
Наружный диаметр кабеля,ммРасчетная масса,кг/кмНаружный диаметр кабеля,ммРасчетная масса,кг/км
3    мс-   50 - 240--27,3 - 50,41864 - 7961
N, РЕ--
4N--30,1 - 54,22391 - 10369
РЕ--
5 N, РЕ50332918--
50 - 240--33,1 - 60,32949 - 12832



в) разного сечения

ЖилаИсполнение жилНапряжение, кВ
основнаязаземления0,661,0
количество сечение кв. ммколичество сечение кв. ммНаружн. диаметр кабеля,ммРасчетная масса,кг/кмНаружн. диаметр кабеля,ммРасчетная масса,кг/км
34,0 - 501 2,5 - 25мк12 - 29257 - 211913 - 29,4284 - 2151
70 - 24035 - 120мс--32,6 - 52,92797 - 8780



Примечание к таблицам:

Жила:

о - однопроволочная;

м - многопроволочная;

к - круглая;

с - секторная.

N - нулевая;

РЕ - заземления.

     Кабель ВВГнг(А)-ХЛ имеет высокие электрические характеристики. Разрешено использование в закрытых сооружениях и под открытым небом. Может прокладываться в трассах с различными уклонами и по вертикали, в прокладке группами. Полную информацию ищите на нашем сайте. Заказать и приобрести необходимое количество качественного кабеля по лучшей цене можно в столичном интернет-магазине. Возможна доставка товара в любой регион страны.
