Кабель ВВСГ
Особенности и сфера использования
Основное назначение проводника ВВСГ – трансляция и перераспределение воздушным путем электрической энергии переменного тока на номинальное напряжение до 1,0 кВ в сетях, силовых и осветительных. Наш интернет магазин предлагает кабельную продукцию по лучшей цене. Предлагаем купить кабель в Москве в необходимом количестве: как оптом, так и в розницу. Мы удовлетворим запросы каждого клиента.
ВВСГ его применяют для строящихся линий энергоснабжения и осветительных сетей. Широко используется проводник для подсоединения вводов в жилые дома и помещения хозяйственного назначения к сетям питающего напряжения от распределительных устройств. С его помощью создают воздушные линии освещения. Он может крепиться к опорам, прокладываться по стенам домов, различных сооружений. Всё это стало возможным благодаря наличию в его составе грузонесущего элемента – встроенного стального троса, обеспечивающего механическую прочность воздушной подвески кабеля.
Кроме того, использование проводника со встроенным тросом значительно упрощает операции по подвеске его к опорам, уменьшая затраты времени. Отпадает надобность в креплении и регулировке отдельного стального троса, что является длительным и трудоемким процессом, включающим нанизывание, регулирование и закрепление множества отдельных элементов подвеса. Жилы изготовлены из высококачественной меди, общепризнанного лучшего проводника электрического тока.
В качестве изоляции жил и оболочки выбран поливинилхлоридный пластикат, обладающий:
- отличными диэлектрическими свойствами, сохраняющимися в течение длительного времени;
- стойкостью к старению;
- устойчивостью к воздействию агрессивных в химическом плане веществ.
Предполагается подвод питающего напряжения на строящийся объект, обратите внимание на силовой кабель со встроенным стальным тросом ВВСГ, что значительно снизит затраты труда и времени на прокладку и монтаж линии. За подробной информацией обращайтесь на наш сайт. Покупку кабеля в любых объемах приглашаем совершить в интернет-магазине города Москвы. Гарантируем быстрое обслуживание, высокое качество товара, доступные цены, получение всех необходимых документов на кабельную продукцию. Выполняем доставку приобретенного товара во все регионы страны в кратчайшие сроки по первому требованию заказчика.
Как расшифровать обозначение кабеля
Маркировка кабеля выглядит следующим образом: ВВСГ NxS+ 1ст ТУ 3520-004-05014308-2009
| Материал жил | |
| отсутствие буквы А | токопроводящая жила изготовлена из меди |
| Материал изоляции жил | |
| В | поливинилхлоридный пластикат |
| Оболочка кабеля | |
| В | оболочка из ПВХ пластиката |
| Дополнительная маркировка | |
| С | в состав проводника входит встроенный стальной трос |
| Г | в кабеле отсутствуют защищающие его покровы, т. е., он – «голый» |
| Цифровая маркировка | |
| N | количество жил |
| S | сечение каждой |
| +1ст | жил в изделии есть стальной трос |
| Нормативные акты | |
| Изготовление по ГОСТ или ТУ | ТУ 3520-004-05014308-2009 |
Следующий ролик расскажет о работе предприятия по производству кабеля с ПВХ-изоляцией:
Что входит в состав проводника

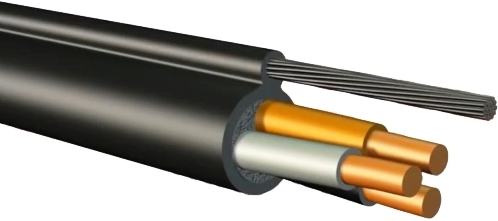

Как видно из рисунка, конструкция его очень проста:
1 – основной частью проводника является жила, по которой течет электрический ток, изготовлена она из монолитной круглой медной проволоки. Выпускается кабель с числом жил 2…5. Сечения жил в диапазоне 1,5 – 35 кв. мм.
2 – изолируются они одна от другой слоем из поливинилхлоридного пластиката. Для простоты работы с проводником выполняется цветовая маркировка отдельных жил.
3 – отличительной особенностью изделия является наличие несущего встроенного троса из стали, выполненного из пучка стальных проволок.
4 – вся конструкция помещена в наружную оболочку, изготовленную из такого же ПВХ пластиката, который используется для изоляции (поз. 2).
Условия и границы применения, некоторые конструкционные параметры
Функционирование кабеля осуществляется в сетях с номинальным напряжением 0,66 и 1,0 кВ переменного тока частотой 50 Гц. Изделие нормально работает при значительных колебаниях погодных условий: в зимнюю пору выдерживает мороз в -50ᵒС и продолжает выполнять свои функции при нагреве окружающего воздуха до +50ᵒС. Мороз на уровне пятнадцати градусов Цельсия позволяет вести прокладку изделия без предшествующего работе его подогрева.
Проводник выдерживает относительную влажность воздуха до девяноста восьми процентов, когда воздух прогрет до +35ᵒС. Нормальная работа кабеля позволяет предельный длительный нагрев жил до +70ᵒС. В аварийных ситуациях или при перегрузке пределом станет +80ᵒС, а когда возникает короткое замыкание, максимум +160ᵒС. Занимаясь прокладочными работами, стоит помнить: изгибать кабель нужно по радиусу величиной, превышающей в семь с половиной раза его наружный больший размер. Например, размер 29,3х20,8, радиус изгиба считаем: 29,3х7,5=220 мм.
Функционирование кабеля по гарантии ограничивается пятью годами. Если не нарушались установленные правила хранения, транспортировки, эксплуатации, время службы превысит двадцать лет.
Данные, помещенные в таблице, взяты из разных источников информации:
| U, кВ | Жила | Наружный размер,мм х мм | Масса, кг/км | |
| Кол-во | Сечение, кв. мм | |||
| 0,66 | 2 | 1,5 – 35 | (15,7х7,8 – 16,5х8,4) – (29,3х20,8 – 29,7х21,1) | (177 – 206) –(923 – 998) |
| 3 | (16,6х8,3 – 17,1х8,6) – (30,6х21,8 – 31,1х22,2) | (199 – 246) –(1253 – 1267) | ||
| 4 | (17,3х9,1 – 17,7х9,4) – (33,6х24,4 – 34,1х25,2) | (243 – 296) –(1627 – 1682) | ||
| 5 | 1,5 – 16 | (18,3х10,1 – 21,2х10,4) – (28,3х19,8 – 28,9х20,2) | (245 – 302) –(1080 – 1165) | |
| 1,0 | 2 | 1,5 – 35 | (17,2х9,1 – 17,8х9,5) – (29,9х20,8 – 30,2х21,3) | (189 – 203) –(925 – 948) |
| 3 | (17,6х9,2 – 17,9х9,6) – (31,2х22,5 – 31,5х22,8) | (209 – 213) –(1254 – 1268) | ||
| 4 | (18,3х10,1 – 21,2х10,4) – (34,3х25,1 – 34,6х25,5) | (235 – 241) –(1644 – 1652) | ||
| 5 | 1,5 – 16 | (19,3х10,7 – 19,8х11,0) – (28,5х19,9 – 28,8х20,4) | (265 – 302) –(1006 – 1021) | |
Представленная информация о кабеле ВВСГ с грузонесущим элементом в виде стального троса убеждает в возможности применять его для создания линий, питающих строящиеся объекты электроэнергией, обеспечивать прокладку воздушных цепей освещения. Наличие встроенного стального троса значительно упрощает прокладку и монтаж линий, облегчает работу с проводником.
На нашем сайте всегда доступна информация на кабельную продукцию в полном объеме. Для приобретения необходимого количества проводника приглашаем посетить интернет-магазин столицы. Цены одни из лучших на рынке кабельно-проводниковой продукции, отличное качество, быстрое обслуживание. Выполняем заявки на доставку купленного товара в кратчайшие сроки по первому требованию клиента.
Из видео Вы узнаете, как правильно выбрать сечение кабеля:
