Кабель АПвБбШвз 4х35(ож)-1

Сарансккабель
Цена Наличие Заказ
В наличии
м
Купить в 1 клик
Купить АПвБбШвз 4х35(ож)-1
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Сарансккабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: АПвБбШвз 4х35(ож)-1 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки
Характеристики
Марка АПвБбШвз 4х35(ож)-1
Количество жил 4
Материал жилы алюминий
Материал оболочки шланг из поливинилхлоридного пластиката
Сечение, мм 35
Номинальная частота, Гц 50
Длительно допустимый нагрев, °С 90
Допустимый нагрев при аварийном режиме, °С 130
Макс. нагрев при КЗ, °С 250
Температура окружающей среды, °С -50 до +50
Относительная влажность воздуха (t° до 35°С), % 98
Наружный диаметр, мм 31
Срок службы, лет 30
ГОСТ, ТУ ГОСТ 31996-2012
Масса (расчетная), кг/м 1135
Материал изоляции жил сшитый полиэтилен

Описание кабеля и его применение

Предназначение силового бронированного кабеля АПвБбШвз 4х35(ож)-1 с токопроводящими алюминиевыми жилами – передача и распределение электрической энергии в разветвленных линиях для снабжения электротехнических установок неподвижного типа, функционирование которых происходит в сетях с переменным напряжением до 1 кВ. На страницах нашего магазина XCabel Вы можете ознакомиться с широким перечнем продукции. Выгодно купить кабель, который будет надежно служить долгие годы, рекомендуем у нас в Москве по низкой цене.

Для создания жил выбран алюминий, отличающийся небольшим весом и доступной ценой. Он имеет высокую проводимость электрического тока, но достаточно хрупкий, что не позволяет его использования в кабелях для мобильной прокладки.

Изоляцией жил служит сшитый полиэтилен, изготовленный методом силанольной сшивки, в результате чего получена трехмерная структура материала со значительно улучшенными качествами:

  • Отличные изоляционные свойства.
  • Отсутствие текучести.
  • Незначительные диэлектрические потери.
  • Высокая стойкость к влаге.
  • Экологичность (отсутствие вредных веществ, таких как битум, смолы, масла).

Использование проводников с такой изоляцией экономит затраты времени и денежных средств на прокладку, монтаж и обслуживание. Такие кабели пригодны для прокладки трасс с любыми уклонами и даже вертикальной направленности. Заполнение промежутков между изолированными жилами препятствует проникновению и продольному распространению влаги внутри кабеля.

APvBShvz_kabel

Наличие брони обеспечивает надежную защиту от механических повреждений. Защитный шланг из поливинилхлоридного пластиката имеет высокую механическую прочность, отличные изоляционные свойства, стойкость к ультрафиолетовому излучению. Проводник используют для прокладки одиночных трасс внутри производственных помещений и на открытых кабельных сооружениях: эстакадах.

В наружных установках разрешается прокладка кабелей группами. Возможна групповая прокладка в производственных помещениях, где нахождение обслуживающего персонала периодическое и кратковременное, но в этих случаях обязательным считается применение средств пассивной огнезащиты – покрытие стойкими к огню материалами (пены, мастики, краски, лаки).

Разрешается прокладка в земляных траншеях с любой коррозионной активностью грунта и при наличии блуждающих токов, но при этом необходимо исключить воздействие растягивающих усилий. Изделие годится для эксплуатации в воздухе, для прокладывания в сухих и влажных постройках. Трассы могут прокладываться в любых типах грунта за исключением пучинистых, имеющих свойство расширяться зимой под действием морозов, и просадочных, которые подвергаются деформации по вертикали из-за своего веса и при попадании в нее воды. В обоих случаях это приводит к повреждению целостности кабелей.

Подробную информацию о кабеле АПвБбШвз 4х35(ож)-1 можно получить, посетив наш сайт. Здесь доступны сведения о способах оформления заказов, о времени их выполнения, о действующих скидках и ценах. Посетите московский интернет-магазин «Xcabel», у нас широкий выбор кабельно-проводниковой продукции высокого качества, что гарантируется наличием сертификатов, и лучшие цены, из существующих на рынке. Высококвалифицированный персонал, готовый помочь в выборе и оформлении документов на покупку, сэкономит ваше время и сделает визит в магазин приятным и не обременительным. Доставляет купленный товар в кратчайшие сроки во все регионы Российской Федерации по первому требованию клиента.

Как расшифровать обозначение

Что можно узнать, правильно прочитав маркировку кабеля: АПвБбШвз 4х35(ож)-1 ГОСТ 31996-2012

Материал жил
А  для изготовления токопроводящей жилы выбран алюминий
Материал изоляции токопроводящих жил
Пв  изоляция жил выполнена из сшитого полиэтилена
Маркировка по защитной оболочке
Бб  в состав изделия входит броня
Оболочка кабеля
Шв  наружной оболочкой кабеля служит шланг из поливинилхлоридного пластиката
з  кабель выполнен с заполнением
Цифровая маркировка
4  количество жил
35  поперечное сечение жилы, мм2
1  напряжение, кВ
Буквенная маркировка
ож  одножильное исполнение
Нормативные акты
ГОСТ 31996-2012   указан государственный стандарт, его требования обязательны к выполнению предприятием, производящим данный кабель



Ознакомимся с предприятием по выпуску кабельной продукции, который ежегодно наращивает мощности производства и увеличивает товарный ассортимент:

Элементный состав проводника

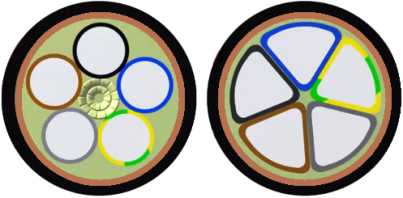

На расположенной ниже картинке позициями обозначены все составные части изделия:

1 – токопроводящая жила представляет собой монолитную круглую проволоку из алюминия.

2 – отделяются они одна от другой слоем из сшитого полиэтилена, который является изоляцией. Для удобства работы с кабелем используют цветовую маркировку, окрашивая изоляцию каждой жилы в определенный цвет, который определяется государственным стандартом. Чаще для окрашивания фазных жил пользуются серым, коричневым и черным цветами, но по требованию заказчика, они могут меняться. Образовавшиеся между жилами промежутки заполняются поливинилхлоридным пластикатом.

3 – поверх жил в изоляции накладывается поясная изоляция из поливинилхлоридного пластиката.

4 – над ней располагается слой брони, выполненный намоткой с перекрытием двумя стальными оцинкованными лентами.

5 – Защитный покров представляет собой шланг, изготовленный из того же полимера, что указан в позиции 3 – ПВХ пластикат.

APvBShvz_kabel

Ограничения при эксплуатации, базовые параметры

Кабель предназначен для работы в сетях переменного тока напряжением 0,66 и 1,0 кВ с частотой 50 Гц. Колебания температуры, не влияющие на нормальное функционирование проводника, находятся в диапазоне -50/+50°С. При +35°С допускается относительная влажность воздуха до 98%. Разрешено проводить прокладочные и монтажные работы на морозе в -15°С, не прибегая к предварительному прогреву изделия.

Допустимым считается нагрев, не превышающим температуру:

  • В нормальном режиме работы продолжительное время – +90°С.
  • При перегрузке – +130°С.
  • Когда возникает короткое замыкание – максимальная +250°С.
  • По условию невозгорания при коротком замыкании – предельная +400°С.

Если на трассах случаются искривленные участки и повороты, величину радиуса изгиба кабеля при укладке необходимо выдерживать не меньше 7,5 его наружных диаметров. Изготовитель гарантирует работу изделия в пределах нормы в течение 5 лет с даты его ввода в эксплуатацию. Гарантируется 5 лет бесперебойной работы изделия с момента ввода в эксплуатацию. Выполнение всех установленных правил позволит эксплуатировать проводник свыше 30 лет.

В таблице приведены базовые параметры:

 ПараметрыЗначение
1  Категория размещения1,5 согласно ГОСТ 15150
2  Класс жилы по ГОСТ 22483-20121, 2 по ГОСТ 22483
3  Цвет изоляции жил серый, коричневый, чёрный, синий и зелёно-желтый
4  Виды климатического исполнения  УХЛ, Т
5  Допустимые усилия при тяжении50 Н/мм2
6  Прочность при разрыве 12,5 Н/мм
7  Относительное удлинение при разрывеминимум 150%
  8    Глубина продавливания при высоких температурах после старениямаксимум 50%
9  Класс пожарной опасностиО1.8.2.5.4

*информация из разных источников

Силовой бронированный кабель АПвБбШвз 4х35(ож)-1, благодаря своим положительным качествам, широко применяется для прокладки стационарных трасс, обеспечивающих электрической энергией неподвижные электротехнические установки. Его выгодно использовать для создания трехфазных линий с нулевым проводом.

Приглашаем посетить столичный интернет-магазин «Xcabel» для приобретения необходимого количества проводника. Реализуем только сертифицированную высококачественную продукцию. У нас доступные цены, быстрое выполнение заказов, доставка во все районы страны в кратчайшие сроки по первому требованию покупателя.

Рассмотрим, что представляет собой изоляция из сшитого полиэтилена и поливинилхлорида (ПВХ):
