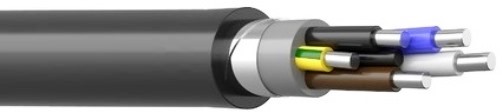

Кабель АПвБШв 3x10ок-3
Основные параметры
| Материал изоляции жил | сшитый полиэтилен |
|---|---|
| Сечение, мм | 10 |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Макс. нагрев при КЗ, °С | 250 |
| Допустимый нагрев жил, °С по условию невозгорания при К. З. | 400 |
Расшифровка АПвБШв 3x10ок-3
Материалы, использованные при производстве кабеля АПвБШв 3x10ок-3, и числовые параметры типоразмера зашифрованы в его условном обозначении.
- А – токопроводящая жила из алюминия.
- Пв – изоляция из сшитого ПЭ.
- Б – металлическая броня.
- Шв – выпрессованный шланг из поливинилхлорида в качестве внешней оболочки.
- 3 – число жил.
- 10 – поперечное сечение каждой, записанное в квадратных миллиметрах.
Сарансккабель Сарансккабель
Условия оплаты и доставки АПвБШв 3x10ок-3
Купить кабель АПвБШв 3x10ок-3 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену АПвБШв 3x10ок-3 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.
Доставка кабеля АПвБШв 3x10ок-3 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.
Характеристики АПвБШв 3x10ок-3
| Материал изоляции жил | сшитый полиэтилен |
|---|---|
| Сечение, мм | 10 |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Макс. нагрев при КЗ, °С | 250 |
| Допустимый нагрев жил, °С по условию невозгорания при К. З. | 400 |
| Сопротивление изоляции, не менее, МОм/км | 7 |
| Индуктивное сопротивление кабеля, Ом/км | 0,082 |
| Масса (расчетная), кг/км | 1823 |
| Активное сопротивление жилы, не более, Ом/км | 0,447 |
| Наружный диаметр, мм | 37,8 |
| Радиус изгиба, мм | 284 |
| ГОСТ, ТУ | ГОСТ 31996-2012 |
Чтобы кабель АПвБШв 3x10ок-3 отслужит весь заявленный производителем срок, необходимо выполнять все установленные правила и соблюдать рекомендации, касающиеся норм и условий эксплуатации.
- Номинальное переменное напряжение 660 и 1000 В частотой 50 Гц.
- Климатическое исполнение УХЛ и Т, категория размещения 1 и 5 согласно ГОСТ 15150.
- Температура эксплуатации в диапазоне -50/+50°С.
- Вести прокладку и монтаж без предварительного прогрева изделия можно при температуре не ниже -15°С.
- Относительная влажность воздуха до 98% при температуре воздуха +35°С.
- Сопротивление изоляции жил (t=20°С) не меньше – 7 МОм/км.
- Активное сопротивление жилы (t=20°С), не более – 0,447 Ом/км.
- Индуктивное сопротивление кабеля – 0,082 Ом/км.
- Длительно допустимые токовые нагрузки:
- в нормальном режиме при 100% загрузке:
на воздухе – 188 А;
на земле –181 А;
- в режиме перегрузки либо аварии:
на воздухе – 226 А;
на земле – 212 А.
- Ток односекундного К. З. – 6,12 кА.
- Допустимый нагрев жил:
- длительно допустимый – 90°С;
- при перегрузке – 130°С;
- предельно допустимый при коротком замыкании (продолжительность К. З. не более 5 с) – 250°С;
- по условию невозгорания при К. З. – 400°С.
- Допустимое усилие при протяжке кабеля по трассе – 50 Н/кв. мм.
- Расчетная масса – 1823 кг/км.
- Внешний диаметр – 37,8 мм. Радиус изгиба не меньше 7,5 наружных диаметров – 284 мм.
- Строительная длина не менее – 450 м.
- Срок службы – 30 лет.
