Кабель АПвБШвнг(В) 4х150мс(N)-1

Сарансккабель
Цена Наличие Заказ
В наличии
м
Купить в 1 клик
Купить АПвБШвнг(В) 4х150мс(N)-1
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Сарансккабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: АПвБШвнг(В) 4х150мс(N)-1 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки
Характеристики
Марка АПвБШвнг(В) 4х150мс(N)-1
Количество жил 4
Материал жилы алюминий
Материал оболочки поливинилхлоридный пластикат
Сечение, мм 150
Номинальная частота, Гц 50
Длительно допустимый нагрев, °С 90
Допустимый нагрев при аварийном режиме, °С 130
Макс. нагрев при КЗ, °С 250
Температура окружающей среды, °С -50 до +50
Относительная влажность воздуха (t° до 35°С), % 98
Наружный диаметр, мм 52
Срок службы, лет 30
ГОСТ, ТУ ГОСТ 31996-2012
Масса (расчетная), кг/м 3270
Материал изоляции жил сшитый полиэтилен

О кабеле и его применении

Силовой бронированный кабель АПвБШвнг(В) 4х150мс(N)-1 предназначен для снабжения электроэнергией электротехнических установок стационарного типа, работающих на переменном токе напряжением до 1,0 кВ. Интернет-магазин XCabel сформировал ассортимент так, чтобы каждый клиент смог купить кабель высокого качества по низкой цене. Доставка в Москву и другие регионы страны.

Для изготовления жил выбран алюминий – металл, значительно легче меди, и более дешевый, что послужило расширению производства алюминиевых кабелей. А его хрупкость определила зону использования: только для стационарных прокладок.

В качестве изоляции жил используется сшитый полиэтилен, полимер полученный в процессе силанольной сшивки. Он приобрел трехмерную пространственную структуру путем образования поперечных связей между молекулами, что привело к появлению таких его свойств, как:

  • Малые диэлектрические потери.
  • Отличные изоляционные характеристики.
  • Незначительное поглощение влаги.
  • Увеличение допустимой температуры нагрева жил.
  • Большая пропускная способность.
  • Повышенный ток термической устойчивости.
  • Стойкость к растрескиванию и воздействию химически активных веществ.
  • Высокая экологичность (отсутствие в составе токсичных веществ).

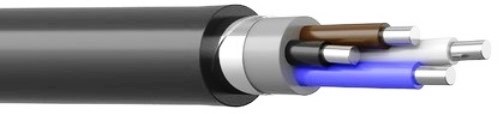

APvBShvng(B) kabel

При этом снизились вес самого кабеля и его габариты, что сделало более простым проведение прокладки и монтажных работ. Надежной защитой от механических повреждений проводника служит броня из стальных оцинкованных лент, но ее необходимо ограждать от растягивающих усилий при эксплуатации, чтобы не повредить целостность броневого покрова. Герметичность кабеля и его низкая горючесть обусловлены использованием прессованного шланга из поливинилхлоридного пластиката в качестве внешней оболочки.

Кабель широко применяется для снабжения электроэнергией открытых установок и расположенных внутри помещений. Он используется на трассах с различными уклонами, включая отвесные вертикальные участки. Разрешается с его помощью прокладывать групповые линии на открытых кабельных сооружениях: кабельных галереях, эстакадах. Допустимо вести трассы в земле (траншеях).

Более полной информацией о силовом бронированном кабеле АПвБШвнг(В) 4х150мс(N)-1 обладает наш сайт. Здесь озвучат сведенья о способах оформления заявок, сроках выполнения заказов, стоимости товаров.  Посетите столичный интернет-магазин «Xcabel». Реализуем только высококачественную продукцию, что подтверждается наличием сертификатов. Быстрое вежливое обслуживание, помощь в выборе товара, оформление документов на покупку, приемлемые цены и действующие системы скидок. Доставку выполняем в кратчайшие сроки во все регионы Российской Федерации.

Что скрывает маркировка

Какая информация зашифрована в обозначении кабеля: АПвБШвнг(В) 4х150мс(N)-1 ГОСТ 31996-2012

Материал жил
А  токопроводящая жила изготовлена из алюминия
Материал изоляции токопроводящих жил
Пв  для изоляции жил используется сшитый полиэтилен
Маркировка по защитной оболочке
Б  в составе кабеля присутствует броня из стальных оцинкованных лент
Оболочка кабеля
Шв  шланг из поливинилхлоридного пластиката выполняет роль наружной оболочки
Маркировка по пожарной безопасности
нг  изделие не распространяет горения при групповой прокладке
(В)  категория пожарной опасности
Цифровая и буквенная маркировка
4  количество жил
150  поперечное сечение жилы, мм2
мс  многопроволочная секторная жила
N  нулевая жила
1  напряжение, кВ
 Нормативные акты
ГОСТ 31996-2012    указан государственный стандарт, его требования обязательны к выполнению предприятием, производящим данный кабель



Ознакомимся с кабельным заводом, который делает упор на качестве выпускаемой продукции, модернизации и расширении производства:

Описание составных элементов проводника

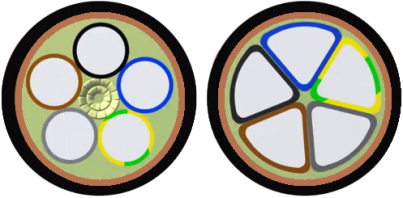

Все элементы, входящие в состав кабеля, хорошо видны на рисунке:

1 – жила, проводящая ток выполнена из алюминиевой проволоки.

2 – каждая жила покрыта слоем изоляции. Материалом выбран сшитый полиэтилен. Цветовая маркировка делается для удобства и упрощения монтажа. Изоляция фазных жил обычно имеет следующие цвета, соответственно: 1-я – серого цвета, 2-я – коричневого, 3-я – черного. По требованию заказчика окраска изоляции фазных жил может быть другой. Цвет 4-й жилы – нулевой – синий, а 5-й – жилы заземления – двух цветов из различных сочетаний желтого и зеленого. Эти цвета закреплены постоянно и не могут быть изменены. Жилы скручиваются вокруг общей оси и выполняется заполнение свободных внутренних и наружных промежутков между жилами ПВХ пластикатом или другим схожим по свойствам материалом.

3 – поверх накладывается поясная изоляция из такого же ПВХ пластиката.

4 – обмотка из наложенных внахлест двух стальных лент, прошедших процесс цинкования, служит защитной броней.

5 – вся конструкция помещается внутрь герметичного шланга, изготовленного методом прессования. Материалом служит поливинилхлоридный пластикат с низкой горючестью.

APvBShvng(B)

Границы функционирования, основные характеристики

Кабель используется в сетях с переменным напряжением до 1 кВ промышленной частотой тока 50 Гц. Функционирование изделия в пределах нормы происходит при изменении температуры окружающей среды в интервале -50/+50°С. Не требуется прогрева проводника перед проведением прокладки и монтажных работ на морозе, не превышающем -15°С. Проводник разрешен к использованию в трассах с любыми уклонами и на вертикальных участках. Он используется для прокладки пучковых трасс, т. к., это не вызывает распространение горения при возгораниях.

При эксплуатации изделия допускается нагрев токопроводящих жил в разных режимах работы до соответствующего уровня:

  • Нормальный режим, продолжительное время – +90°С.
  • Перегрузка – +130°С.
  • При возникновении короткого замыкания – +250°С.

При создании трасс и проведении монтажа необходимо учитывать величину радиуса изгиба кабеля, которая должна превышать его внешний радиус в 7,5 раза. Выполнение всех предусмотренных правил позволит эксплуатировать изделие свыше 30 лет.

APvBShvng(B)

 ПараметрыЗначение
1  Категория размещения1,5 согласно ГОСТ 15150
2  Класс жилы по ГОСТ 22483-20121, 2 по ГОСТ 22483
3  Цвет изоляции жил серый, коричневый, чёрный, синий и зелёно-желтый
4  Виды климатического исполнения  УХЛ, Т
5  Допустимые усилия при тяжении50 Н/мм2
6  Прочность при разрыве 12,5 Н/мм
7  Относительное удлинение при разрывеминимум 150%
  8    Продолжительность работы в режиме однофазного КЗ125 часов в год
9  Класс пожарной опасностиП1б.8.2.5.4

*указанные величины предоставлены разными производителями

Бронированный кабель АПвБШвнг(В) 4х150мс(N)-1 с жилами из алюминия рационально использовать в трехфазных сетях с изолированной и заземленной нейтралью. Его прокладывают на открытых кабельных сооружениях, подключают электротехнические установки стационарного типа, расположенных в помещениях и на открытом воздухе. Используют в вертикальных трассах и ведут линии по земляным траншеям.

Приглашаем посетить интернет-магазин «Xcabel», расположенный в Москве. У нас широкий выбор сертифицированной кабельно-проводниковой продукции, доступные цены, быстрое выполнение заявок. Магазин выполняет доставку в короткий срок в любой уголок России по требованию заказчика.
