Кабель АПвБВнг(B)-LS 3х150/70-10

Сарансккабель
Цена Наличие Заказ
1180
RUB In stock
В наличии
м
Купить в 1 клик
Купить АПвБВнг(B)-LS 3х150/70-10
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Сарансккабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: АПвБВнг(B)-LS 3х150/70-10 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки
Характеристики
Марка АПвБВнг(B)-LS 3х150/70-10
Количество жил 3
Материал жилы алюминий
Материал изоляции сшитый полиэтилен
Материал оболочки ПВХ пластикат
Сечение, мм 150
Номинальная частота, Гц 50
Минимальное сечение экрана, мм 70
Номинальное напряжение, кВ 10
Длительно допустимый нагрев, °С +90
Допустимый нагрев при аварийном режиме, °С +130
Макс. нагрев при КЗ, °С +250
Температура окружающей среды, °С -50 до +50
Относительная влажность воздуха (t° до 35°С), % 98
Масса (расчетная), кг/км 5850
Наружный диаметр, мм 61
Срок службы, лет 30
ГОСТ, ТУ ГОСТ Р 55025, ТУ 16.К71-359-2005, ТУ 16.К180-014-2009

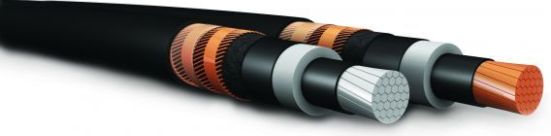

Инновационная изоляция

     Инновационной изоляцией принято считать новый вид полиэтилена, который получился в процессе улучшения свойств обычного. Купить кабель с изоляцией из сшитого полиэтилена по низкой цене Вы сможете в нашем интернет-магазине в Москве. Данный материал может выдерживать высокую температуру под давлением и температуру при воздействии инертных газов. Ученые улучшили термопластичный полиэтилен в глубине молекулярного уровня, создав совершенно новую трехмерную структуру изоляционного слоя. Пероксидная сшивка показала себя с лучшей стороны, снизив количество пробоев изоляции. В этом помогло улучшение диэлектрики.

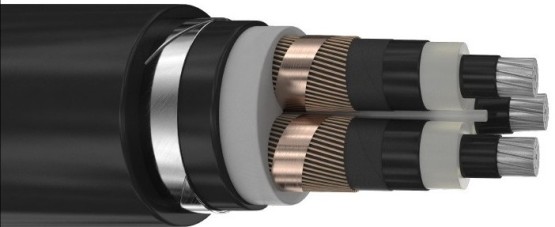

APvBVng(B)-LS

     Если нужен кабель, который может выдержать высокую токовую нагрузку, с низкой гигроскопичностью изоляции и в свою очередь еще и длительного срока эксплуатации, - то именно этот тип кабеля вам подойдет. Так же он имеет достаточной легкий вес, удобен при монтаже на участках разных уровней, низкую долю вероятности повреждения. Одним из преимуществ его является наличие качественной бумажной изоляции.

Где применяется АПвБВнг(B)-LS 3х150/70-10

     Такой кабель может передавать и распределять электроэнергию на стационарном оборудовании, имея фиксированную переменную натугу 6-35 кВ и с колебанием в 50 Гц для сети, которая изолирована или заземлена нейтралью. При эксплуатации АПвБВнг(B)-LS 3х150/70-10 применяется при прокладке группой в сооружениях, предназначенных для размещения кабеля, муфт и сопутствующего маслоподпитывающего оборудования, а также и в помещениях при условии, что растягивающие усилия не оказывают существенного влияния. Кабель предназначен для работ, предусматривающих прокладку высоковольтной трассы, где нет необходимости в ограничении разности уровней. Данная марка может использоваться для прокладки на участках категорий B-I, B-Ia.

Kabel APvBVng(B)-LS

Расшифровка маркировки

Материал жил
А  жила из алюминия
Материал изоляции токопроводящих жил
Пв  изоляционный слой жил составляет сшитый полиэтилен
Оболочка кабеля
Б  оболочка кабеля защищена броней
В  в самой оболочке кабеля присутствует прослойка из ПВХ пластика
Маркировка по пожарной безопасности
нг  говорит о том, что кабель не предрасположен к горению
индекс (В)  показывает категорию пожарной безопасности
Цифровая маркировка
3  количество жил
150  сечение жилы, мм
70  сечение экрана, мм
10  напряжение, кВ
Нормативные акты
ГОСТ 31565-2012: П1б.8.2.2.2  ГОСТ или ТУ



     Посмотрев видео, Вы ознакомитесь с конструкцией кабеля с изоляций из сшитого полиэтилена, основными требованиями к монтажу муфт:

Составляющие конструкции

APvBVng(B)-LS - shema

1. Жилы – алюминиевые;

2. Эктрудируемый, токопроводящий и пероксидносшитый полиэтилен образует экран жил;

3. Изоляция кабеля обеспечивается пероксидносшитым полиэтиленом;

4. Второй экран – это эктрудируемый, токопроводящий и пероксидносшитый полиэтилен;

5. Разделительный слой – бумага и высокомолекулярное соединение в виде ленты, которые являются токопроводящими. Следующий экран – медные проволоки, скрепленные медной лентой;

6. Скрутка – свитые жилки в стержень вокруг жгута, состоящие из ПВХ пластика с высокой пожароустойчивостью;

7. Межфазовое пространство заполнено мелонаполненной невулканизированной резиновой смесью или высоконаполненным ПВХ пластиком с высокой пожароустойчивостью;

8. Внутренняя прослойка – ПВХ пластик с высокой пожароустойчивостью;

9. Две металлические цинковые ленты составляющие обшивку электропровода;

10. Поверхностный слой – ПВХ пластик с высокой пожароустойчивостью.

Параметры кабеля

     АПвБВнг(B)-LS 3х150/70-10 марка обладает рядом преимуществ.

- огнестойкий;

- применим в сооружении трасс из электропроводов;

- прокладывается в условиях смягченного и низкотемпературного климата;

- минимальный уровень температуры окружающей среды -50°С;

- максимальный уровень температуры окружающей среды +50°С.

     Рекомендовано прокладывать и проводить монтажные работы в мороз не ниже -15°С, и вам даже не понадобиться его нагревать. Радиус излома токопроводника не может превышать 15-кратного выхода его наружного калибра, это содействует уклонению от повреждения изолирующей прослойки и порыв жил. При использовании приборов специального назначения и повышения температуры нагрева кабеля перед монтажом, радиус излома можно уменьшить до 7,5 наружного калибра. Он не подвержен к горению при установке группами. При рекомендуемом порядке использования электропроводящие жилы АПвБВнг(B)-LS 3х150/70-10 выдерживают продолжительное время нагревания до +90°С. При КЗ продолжительное время нагревания нити не более  250°С, а его защитных щитов - до +350°С.

     Допустимый ток односекундного КЗ:

Сечение жилы, мм2Ток, кА
15014,2


     Данный вид провода можно заказать у нас на сайте. Мы с удовольствием доставим его в любой регион Российской Федерации. Если Вас заинтересовала наша продукция, то можете даже и не задумываться о ее надежности и долговечности. Гарантийный период использования составляет 5 лет.

     На видео представлен производственный процесс по изготовлению кабельной продукции:



5 stars - based on 3 reviews 5

Отзывы

  • 03.07.2017, 05:16
    Добрый день
    АПвБВнг(B)-LS 3х150/70-10 L= 325 метров
    можно несколькими длинами.
